Aluno:______________________________________________________ CPF Nº:___________________

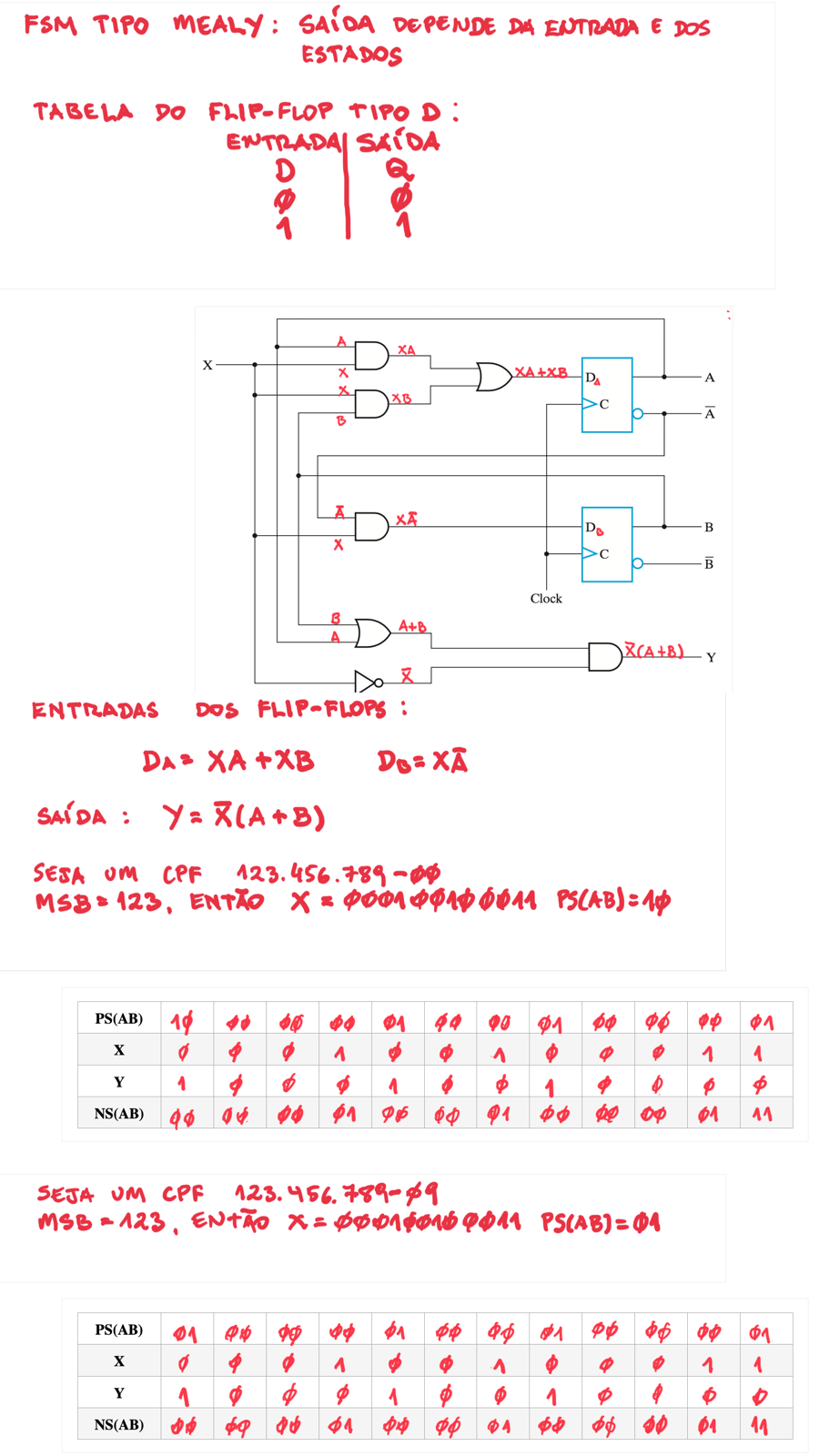

1. O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e uma saída Y. Considere que o estado inicial da FSM é igual à AB = 10(CPF par) e AB = 01(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.1

CPF = ________________________



Representação BCD dos três dígitos mais significativos do CPF = X =______________________________(bin)

Valor da questão = 5

Cada coluna(PS, X, Y, NS) completamente correta = 0,42

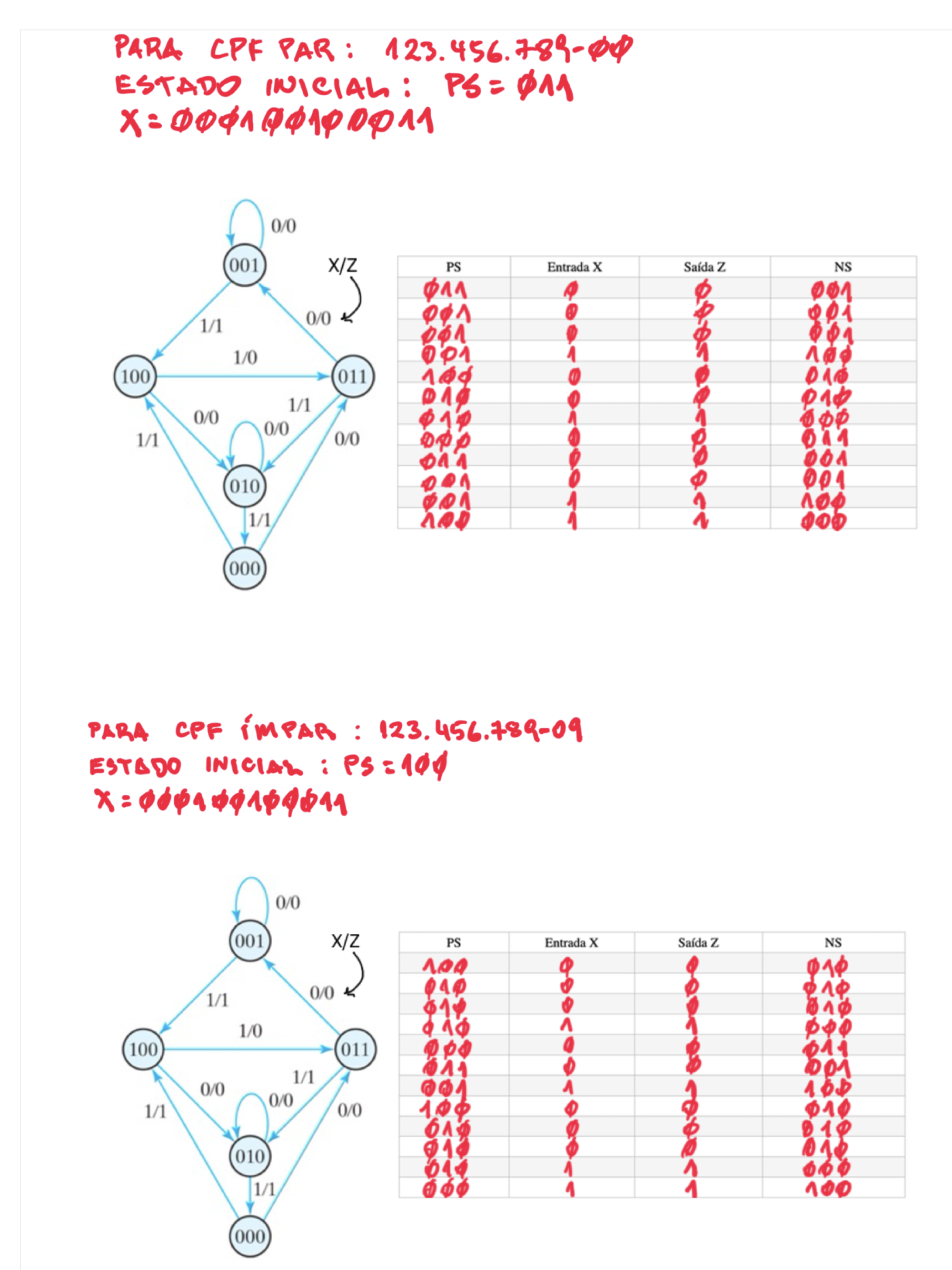

2. O controlador de um sistema digital apresenta um diagrama de fluxo mostrado na Fig.2, formado por uma FSM síncrona, tipo Mealy, com cinco estados 000, 001, 010, 011, 100,  uma entrada X e uma saída Z. Considere que a entrada X é igual à sequencia de bits (do MS para o LS) formada pela representação BCD dos três dígitos mais significativos de seu CPF, então complete a tabela de estados. Se seu CPF é par, o estado inicial(PS) será o estado 011, e seu CPF é ímpar, o estado inicial(PS) será o estado 100. Observe que o estado NS obtido deve ser usado como estado PS na próxima entrada X(linha).
Solução

Fig.2

CPF:________________________________



Três dígitos mais significativos do CPF = _______Sequencia em binário de X = _________________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
