Aluno:______________________________________________________ CPF Nº:___________________

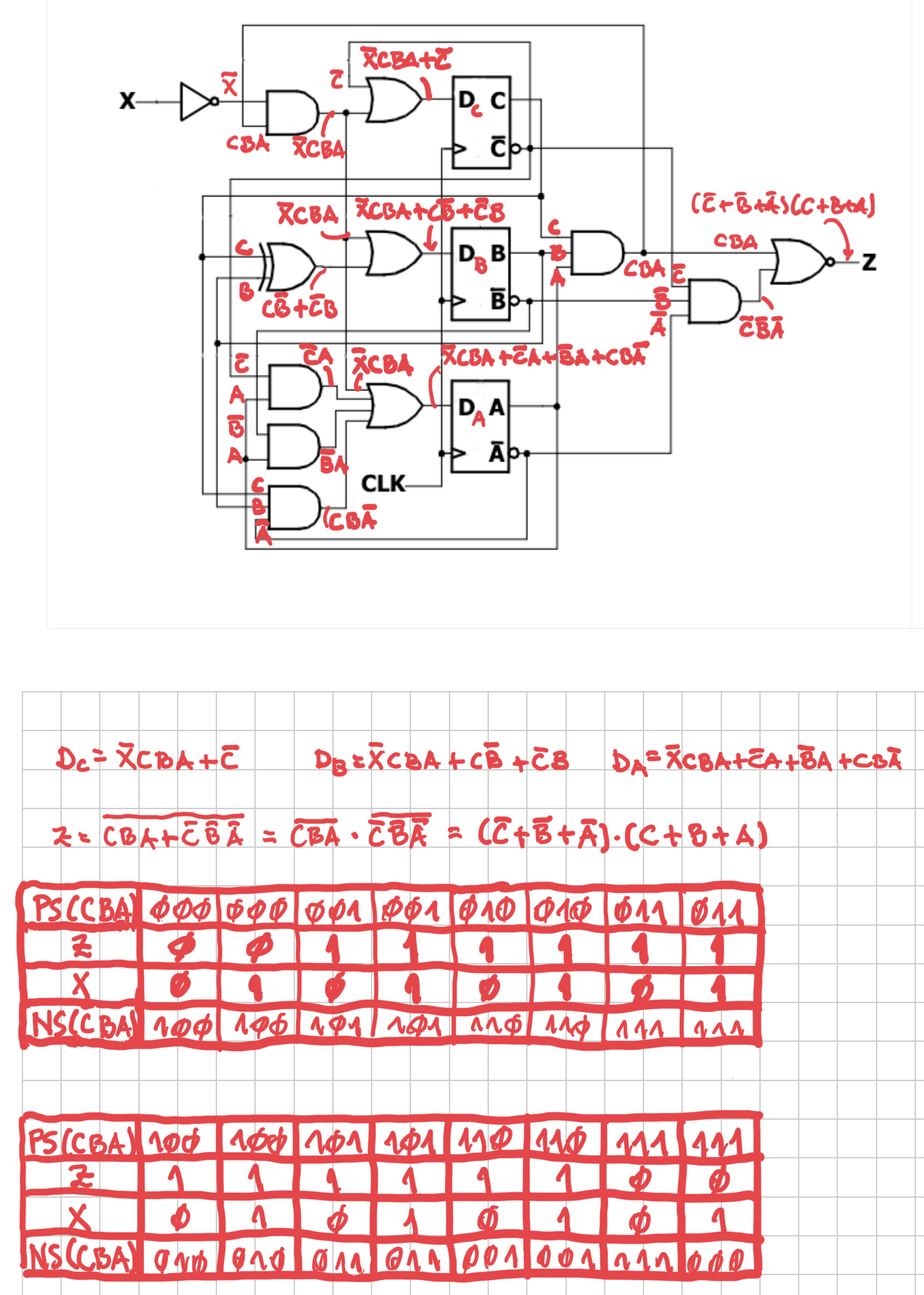

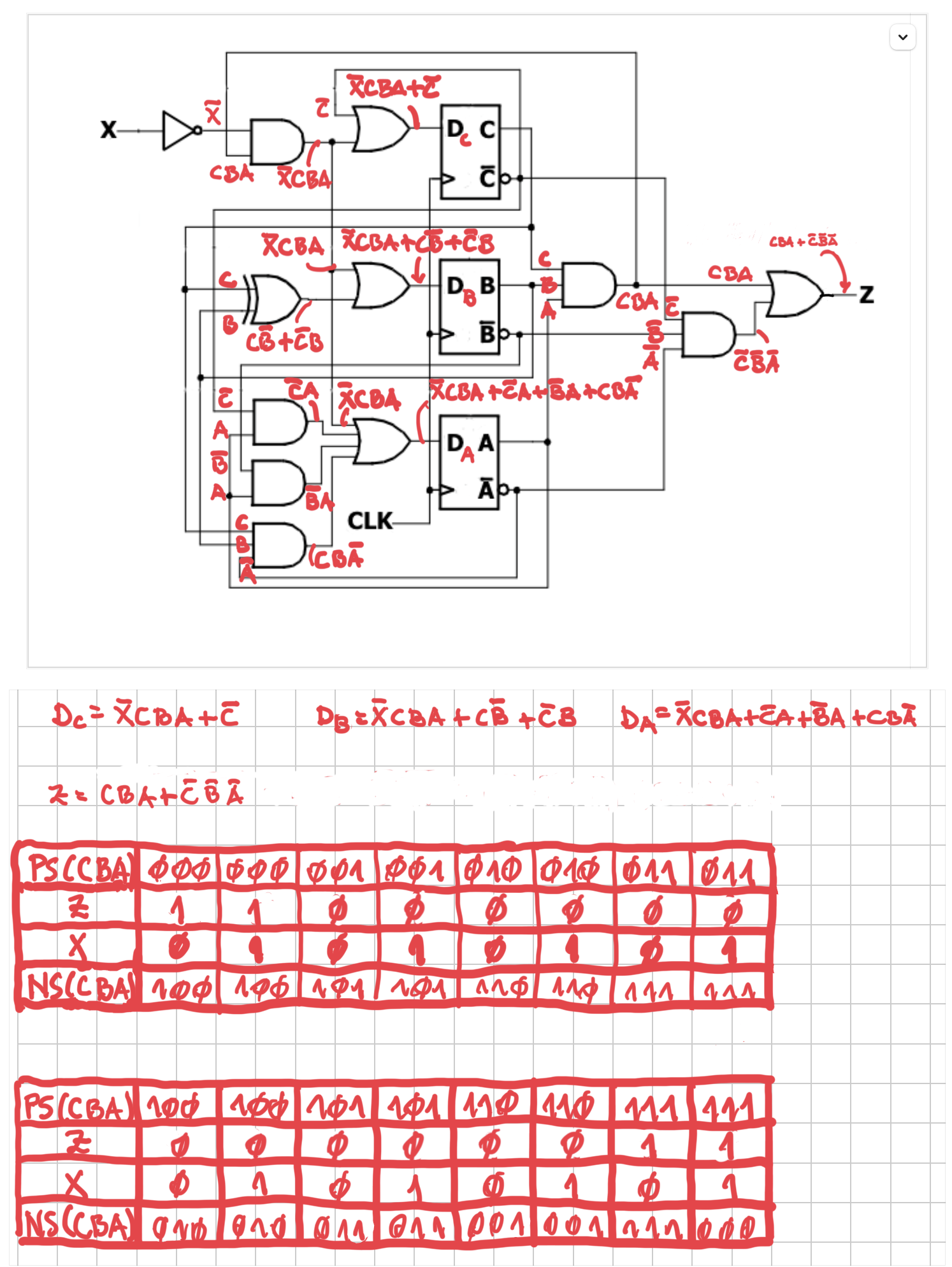

1. O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e uma saída Z. Considere estado inicial CBA igual a 101(CPF par), e a entrada X igual `a representação BCD dos três dígitos mais significativos do CPF(CPF par) e estado inicial CBA igual 010(CPF ímpar) e X é igual `a representação BCD dos três dígitos menos significativos do CPF(CPF ímpar). Então, determine os estados NS, PS e saída Z da FSM e preencha a tabela abaixo.Considere estado inicial CBA igual a 101(CPF par) e 010(CPF ímpar).
Solução

Fig.1

Fig.1

CPF = ________________________

Representação BCD dos três dígitos mais significativos do CPF = X =______________________________(bin)


Representação BCD dos três dígitos menos significativos do CPF = X = ____________________________(bin)

Valor da questão = 5

Cada coluna(PS, X, Z, NS) completamente correta = 0,41

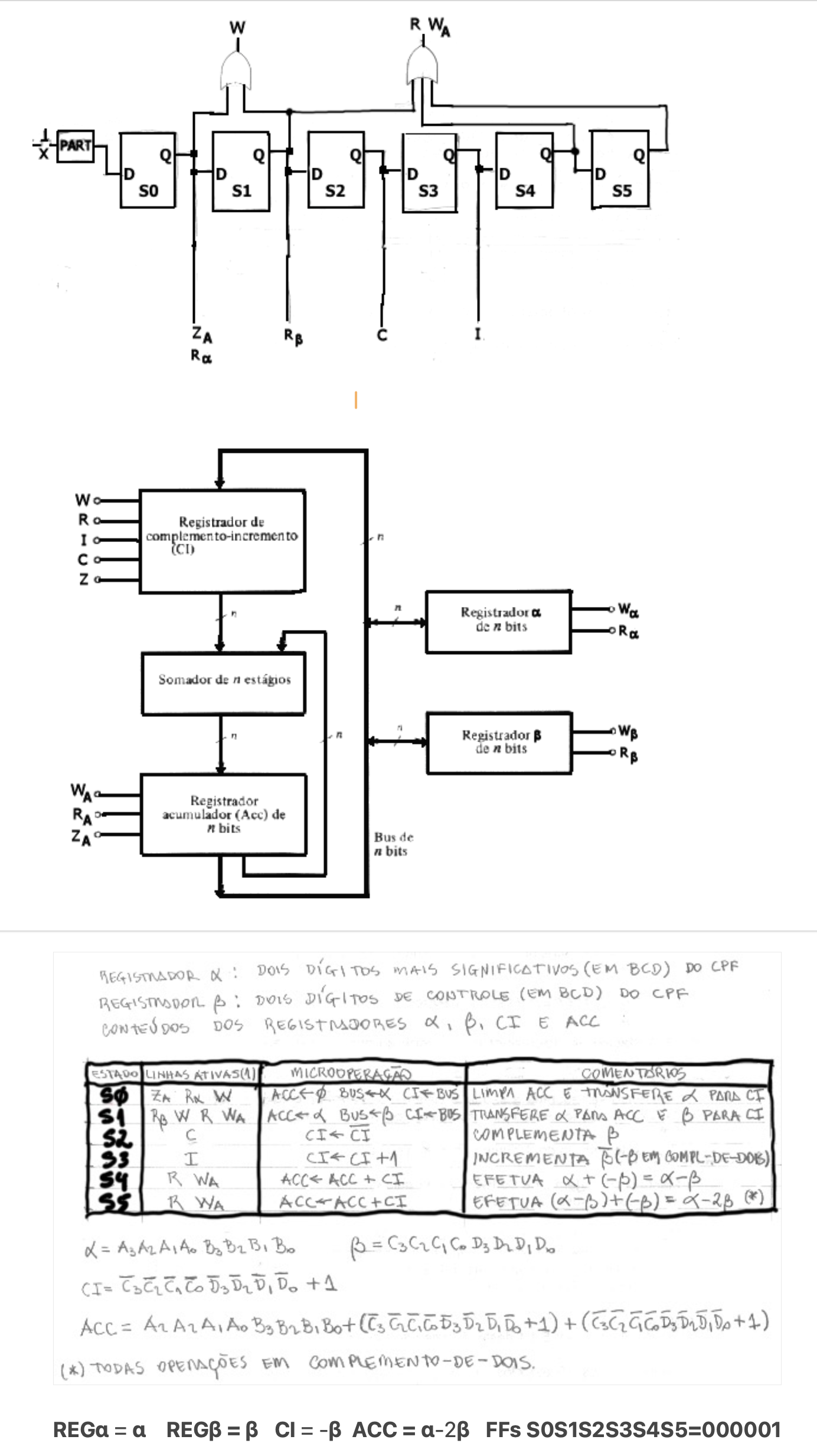

2. A Fig.2 mostra o controlador de registrador de deslocamentos e o datapath controlado. Sabendo que os registradores são de 8-bits e inicialmente α tem os dois dígitos mais significativos(em BCD) do seu CPF e β está com os dois dígitos menos significativos(em BCD) do seu CPF, diga quais os conteúdos, em binário, dos registradores α, β, CI, ACC e FFs S0S1S2S3S4S5(em binário), depois da última micro operação realizada.
Solução

Fig.2

CPF:___________________________

α=_____________ β =______________ CI =_______________ ACC =______________ FFs S0S1S2S3S4S5 =______________

Valor da questão = 5

Cada item completamente correto = 1
