Aluno:______________________________________________________ CPF Nº:___________________
1. Um circuito sequencial FSM apresenta o diagrama de estados mostrado na Fig.1 abaixo. A FSM tem duas entradas Y1Y0 e uma saída Z síncronas. Considerando que a entrada Y1 é igual à sequência de bits dos três dígitos mais significativos e Y0 é igual à sequência de bits dos três dígitos menos significativos do número de seu CPF, em código BCD, então determine a tabela de estados da FSM. Considere que os bit mais significativos são o primeiro valor de Y1Y0 na sequência e x representa uma entrada don't care. Se seu CPF é par, o estado inicial deve ter atribuição de estado 10; se seu CPF é ímpar, o estado inicial deve ter atribuição de estado 01, e siga a sequencia determinada pelas entradas Y1Y0 do seu CPF.
Solução

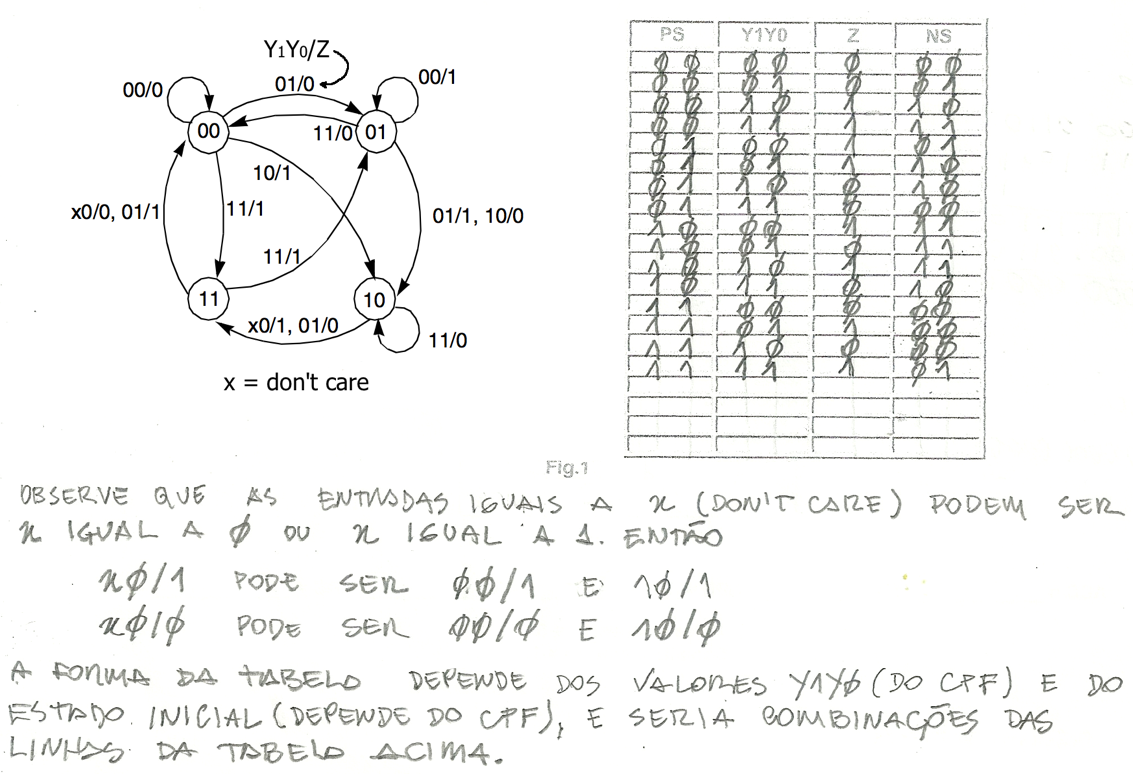

Fig.1
CPF = ________________________
Representação BCD dos três número mais significativos do CPF = Y1 =___________________________(bin)
Representação BCD dos três números menos significativos do CPF = Y0 = ________________________(bin)
Valor da questão = 5
Cada coluna(PS, Y1Y0, Z, NS) completamente correta = 0,42
2. A arquitetura simplificada do processador da Fig.2 tem quatro instruções PARAR, SOMAR, SUBTRAIR e TRANSFERIR, cujos códigos de operação estão mostrados abaixo. Na memória do processador tem um programa armazenado a partir do endereço 000000 cujo conteúdo em linguagem binária está mostrado. Sabendo que nas posições de memória 110000 até 110101 tem os conteúdos mostradora na tabela, determine o conteúdo, em binário, da posição de memória 110101, e dos registradores PC, IR, CI, ACC, após a conclusão do programa. Suponha todos registradores resetados, inicialmente, e operações na representação complemento-de-dois.
Solução

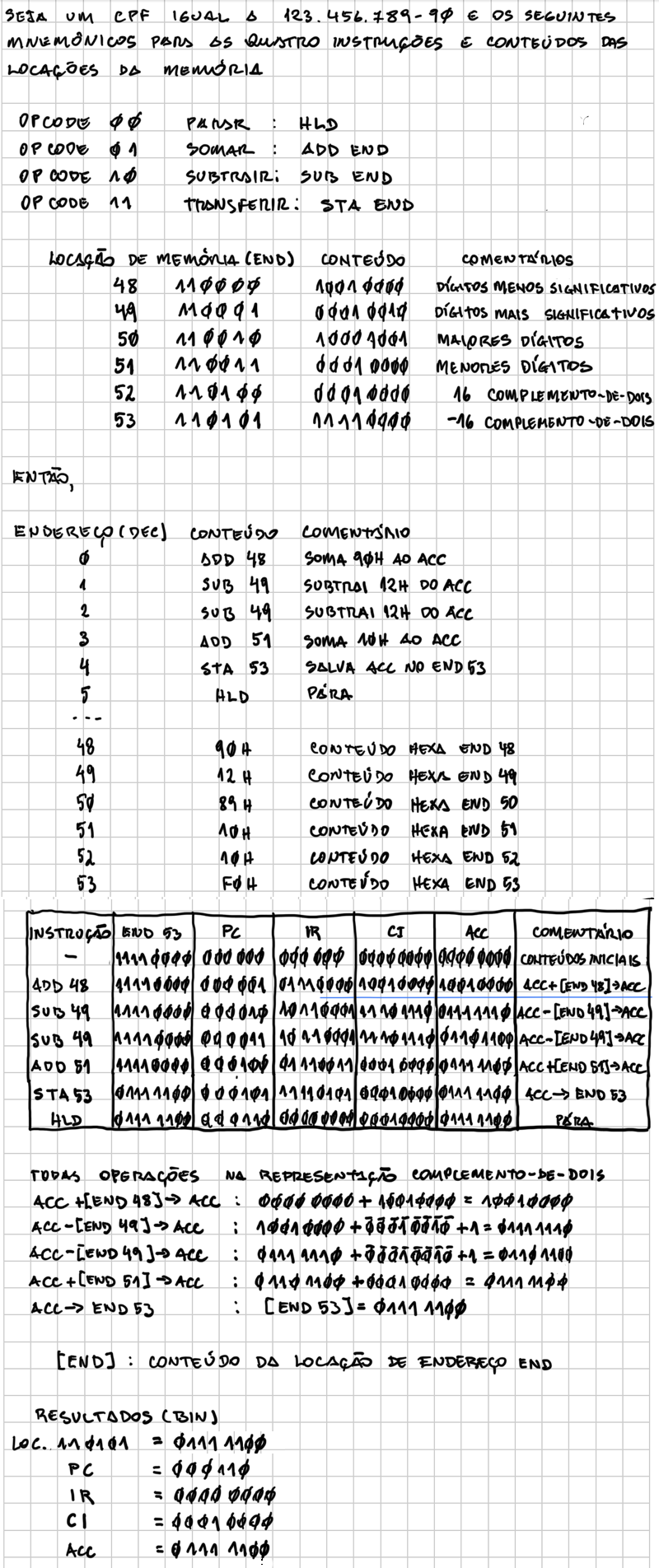

Fig.2
Fig.3
Seu CPF:__123 456 789 - 90__
Representação BCD dos dois número mais significativos do CPF(19) =__0001 0010__(bin)
Representação BCD dos dois números menos significativos do CPF(90) = __1001 0000__(bin)
Representação BCD dos dois maiores dígitos do CPF(89) = __1000 1001__(bin)
Representação BCD dos dois menores dígitos do CPF(10) = __0001 0000__(bin)
PC = __0001100__(bin)_ IR = __0000 0000__(bin)_CI = __0001 0000__(bin)_ACC = __0111 1100__(bin)_
Conteúdo da locação de memória 110101 = __0111 1100__(bin)
Valor da questão = 5
Cada item completamente correto = 1
