Aluno:______________________________________________________ CPF Nº:___________________

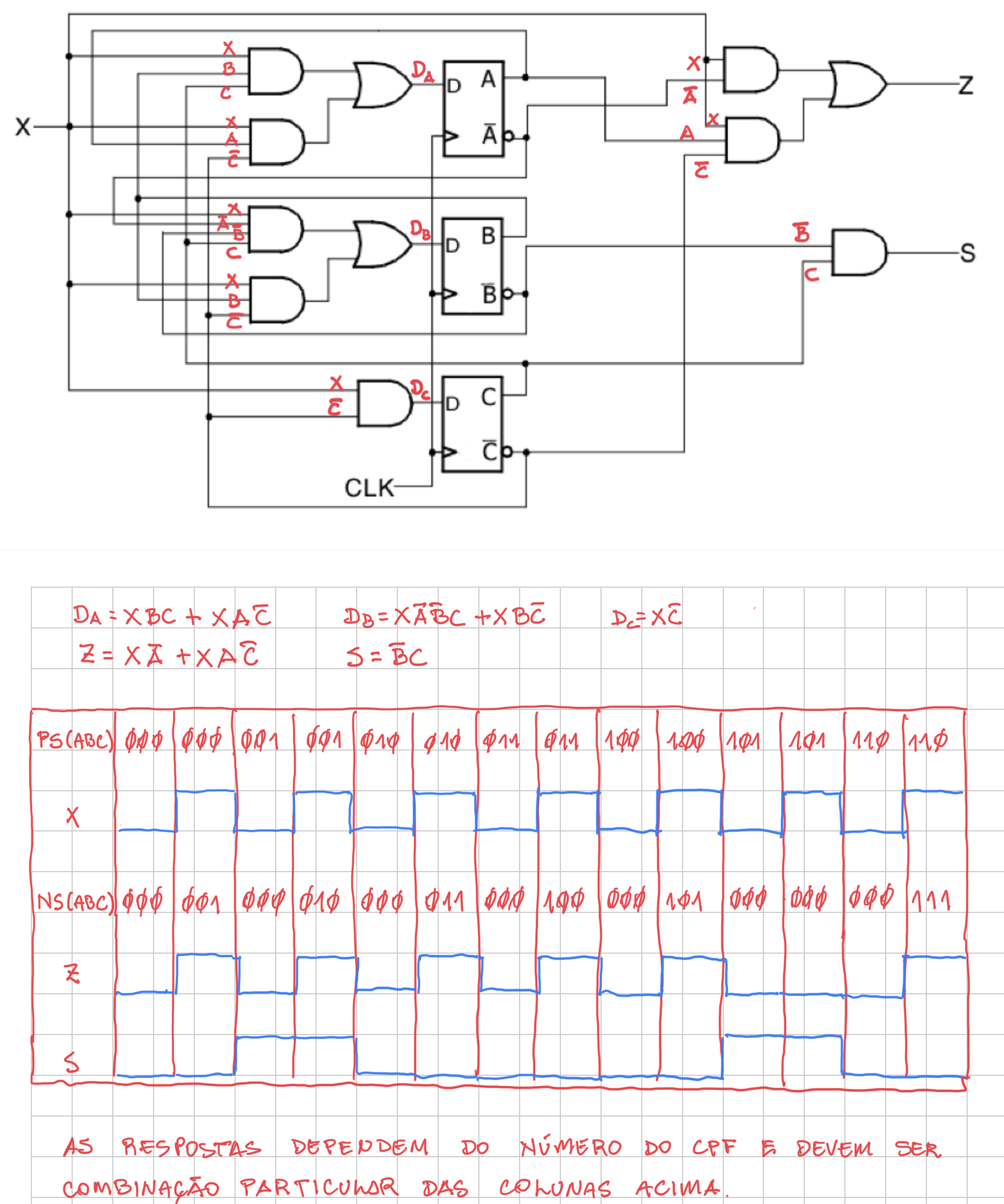

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e duas saídas ZS. Considere que o estado inicial da FSM é igual à 101(CPF par) e 010(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS e desenhe as formas-de-onda da entrada X e das saídas Z e S.
Solução

Fig.1

CPF = _____________ X=________________________________(BCD)

Valor da questão = 5
Forma-de-onda da entrada X completamente correta = 1
Forma-de-onda da saída Z completamente correta = 2
Forma-de-onda da saída S completamente correta = 2

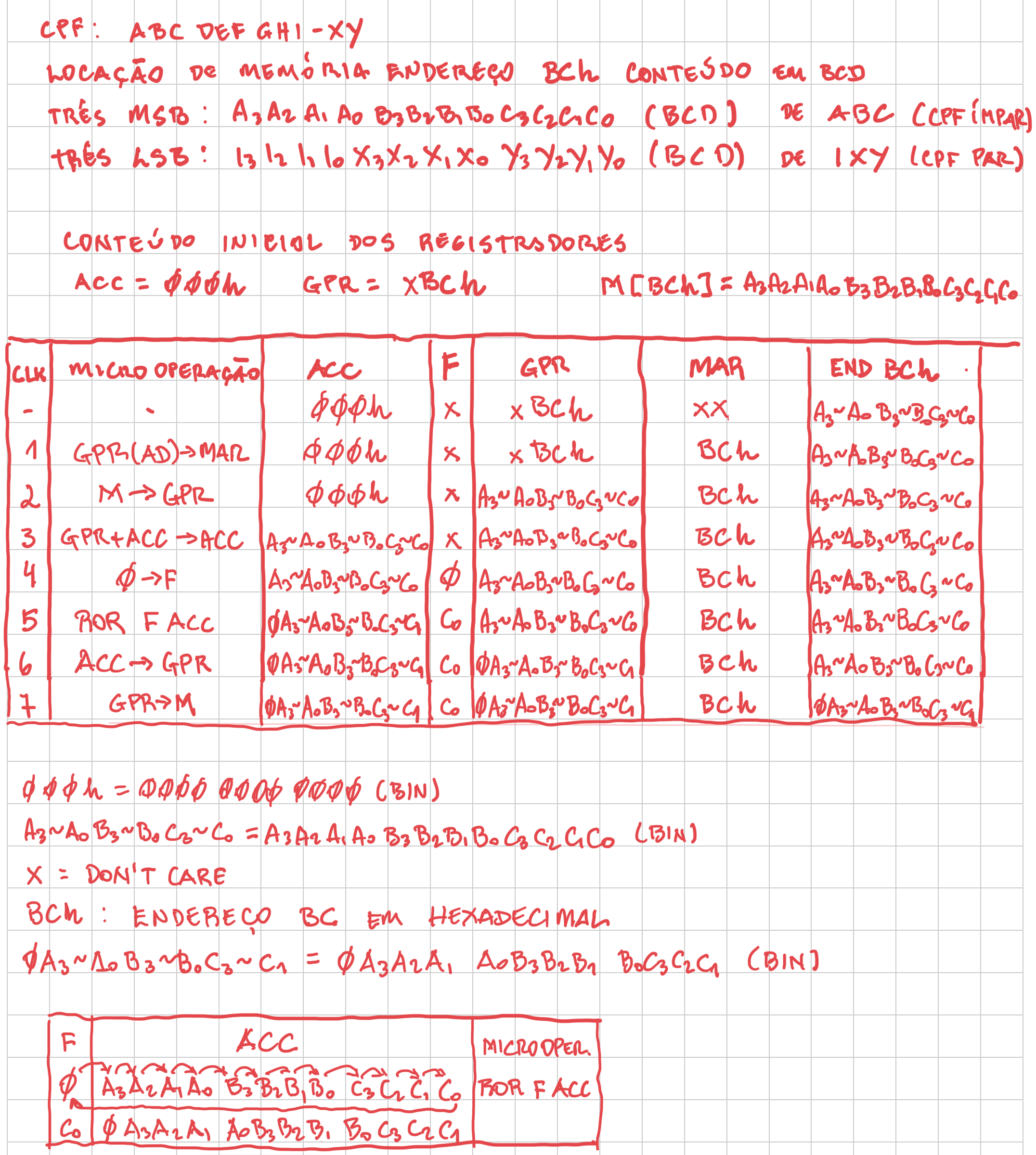

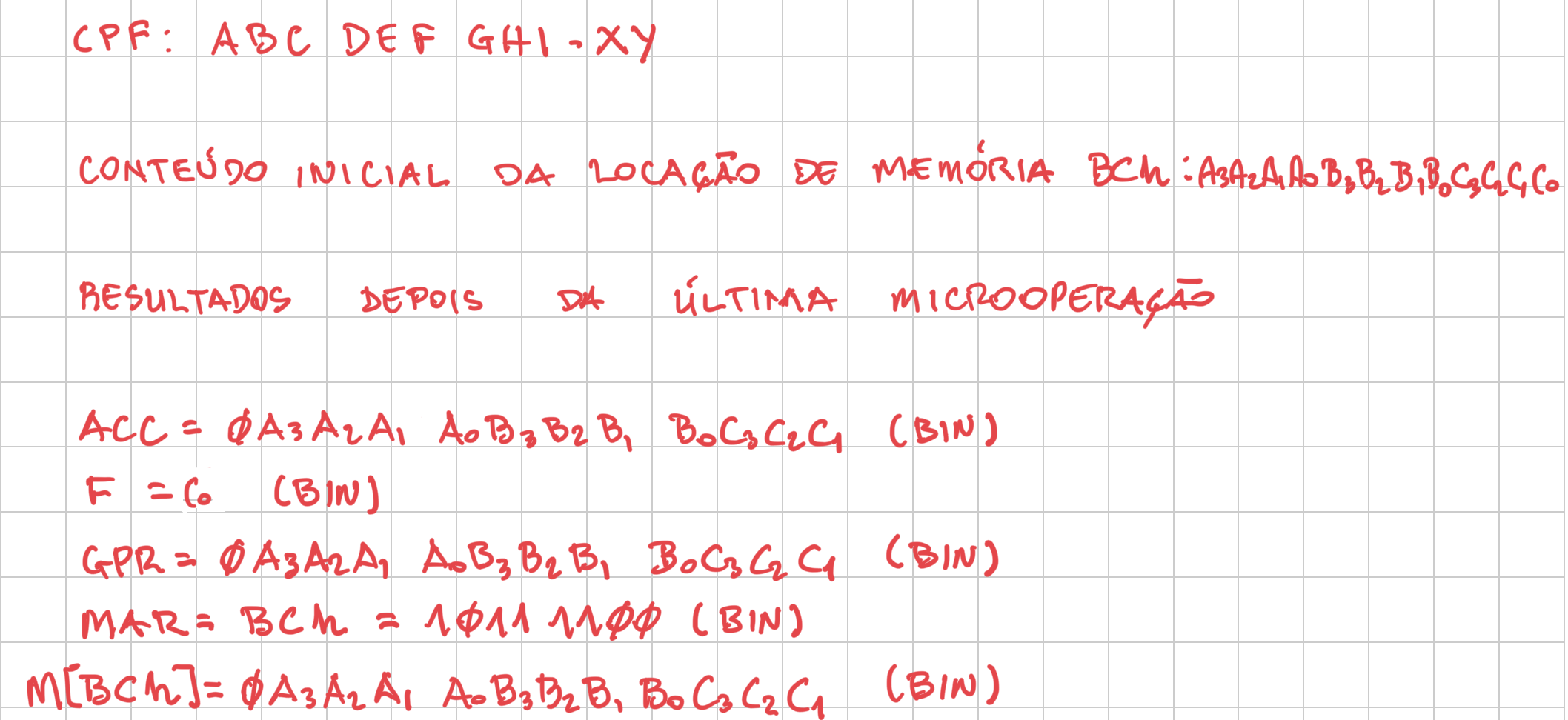

2.A tabela abaixo mostra uma sequencia de micro instruções executadas para a arquitetura da Fig.2. A locação de memória BC tem a representação BCD dos três número mais significativos do CPF (CPF ímpar) e igual a representação BCD dos três número menos significativos do CPF (CPF par). Após a conclusão do micro programa, determine o conteúdo binário das posição da memória BC, dos registradores ACC, F, GPR e MAR. Inicialmente, o conteúdo do registrador acumulador ACC é igual a 000H, o conteúdo do registrador GPR é igual a xBCH, onde x é don't care.
Solução

Fig.2

Valor da questão = 5
Cada item completamente correto = 1
