Sistemas Digitais - Segundo Exercício Escolar

Aluno:_________________________________________________________CPF:__________________

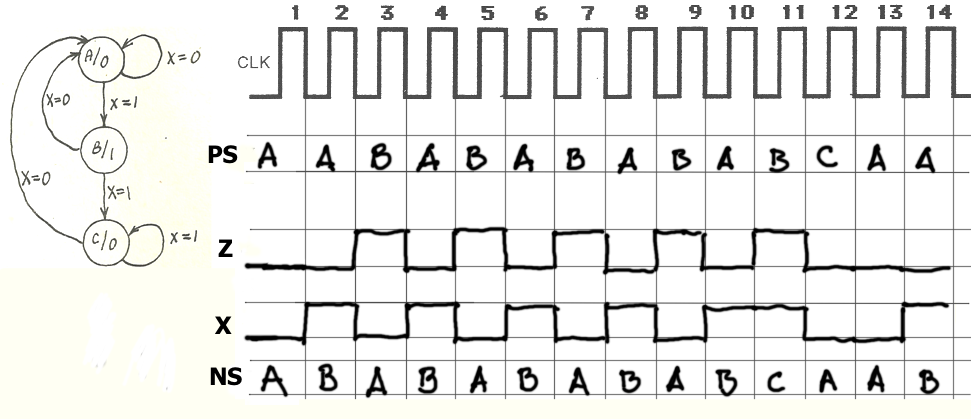

1.Um circuito seqüêncial tipo Moore apresenta o diagrama de estados mostrado na Fig.1 abaixo. A FSM tipo Moore tem um entrada X e uma saída Z síncronas. Considerando que a entrada X é igual a seqüência de bits dos quatro dígitos mais significativos de seu CPF em código BCD, indique o estado seguinte(NS) e desenhe a forma de onda da saída Z. Considere que o bit mais siginificativo é o primeiro valor de X na sequência, clock gatilhado na borda de descida, o estado inicial A(para CPF par) e o estado inicial C(para CPF ímpar).
Solução

Fig.1

Seu CPF:__Par__

Quatro dígitos mais significativos seu CPF = __5564__

X = __0101.0101.0110.0100__(bin)

Fig.2

Seu CPF:__Ímpar__

Quatro dígitos mais significativos seu CPF = __5588__

X = __0101.0101.1000.1000__(bin)

Valor da questão = 5
Forma de onda de entrada X totalmente correta = 2
Sequência de estados PS e NS totalmente correta = 1
Forma de onda de saída Z totalmente correta = 2

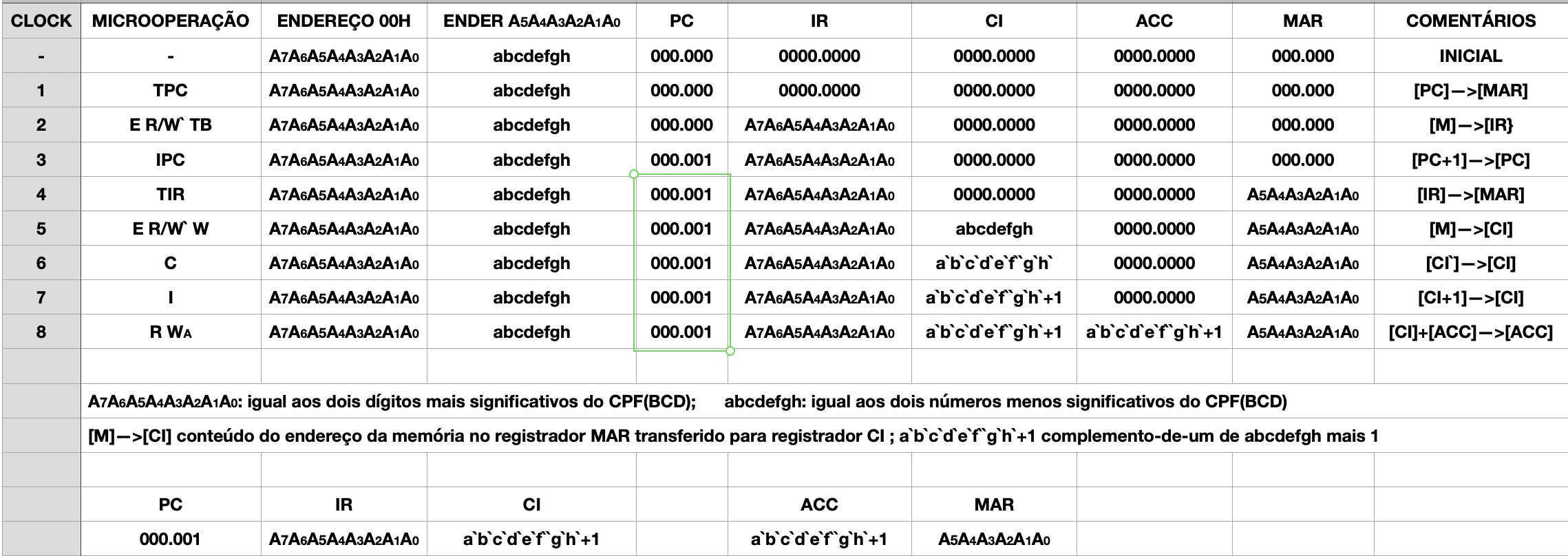

2.A arquitetura simplificada do processador da Fig.2 tem a posição da memória 00H gravada com a representação BCD( A₇A₆A₅A₄A₃A₂A₁A₀ ) dos dois dígitos mais significativos do CPF. Considere que o endereço da memória A₅A₄A₃A₂A₁A₀ está gravado com a representação BCD dos dois números menos significativos do CPF. Após a execução da sequencia de microoperações mostradas, indique, em binário, o conteúdo dos registradores PC, IR, CI, ACC e MAR depois da execução da última microoperação.
Solução

Fig.2

Seu CPF:___________________________

Representação BCD dos dois número mais significativos do CPF =__A₇A₆A₅A₄A₃A₂A₁A₀__(bin)

Representação BCD dos dois números menos significativos do CPF = __abcdefgh__(bin)

Conteúdo da locação de memória 00H = __A₇A₆A₅A₄A₃A₂A₁A₀__(bin)

PC = _000.001_IR = _A₇A₆A₅A₄A₃A₂A₁A₀_CI = _a`b`c`d`e`f``g`h`+1_ACC = _a`b`c`d`e`f``g`h`+1_MAR = _A₅A₄A₃A₂A₁A₀_(bin)

Valor da questão = 5
Cada item correto = 1
