Aluno:_________________________________________________________CPF:__________________

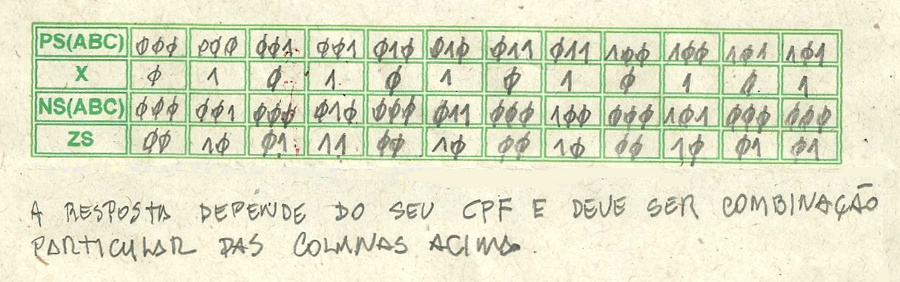

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e duas saídas ZS. Considere que o estado inicial da FSM é igual à 001(CPF par) e 000(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução
Valor da questão = 5
Cada coluna correta = 0,42

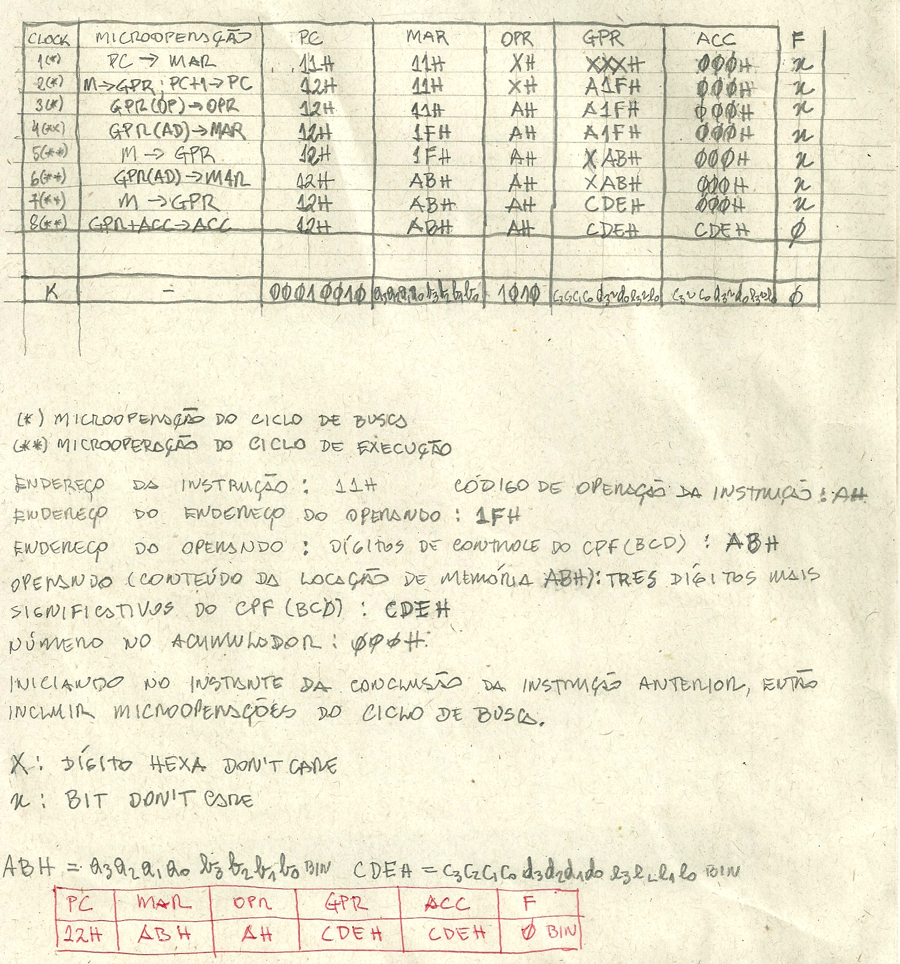

2.No local 11H da memória há a instrução 'somar ao acumulador o operando cujo endereço deve ser encontrado em uma posição de memória 1FH'. Este operando tem valor igual à representação BCD dos tres dígitos mais significativos de seu CPF, o contúdo da posição 1FH é igual a representação BCD dos dígitos de controle do seu CPF e o número no acumulador é igual a 000H. Suponha que o código da instrução é AH. Iniciando no instante da conclusão da instrução anterior, determine em binário o conteúdo da cada registrador(PC, MAR, OPR, GPR, ACC, F) da Fig.2, após o último ciclo de clock para que a instrução seja concluída e preencha a tabela abaixo.
Solução
Fig.2
Valor da questão = 5
Cada item correto = 0,83
