Aluno:______________________________________________________ CPF Nº:___________________

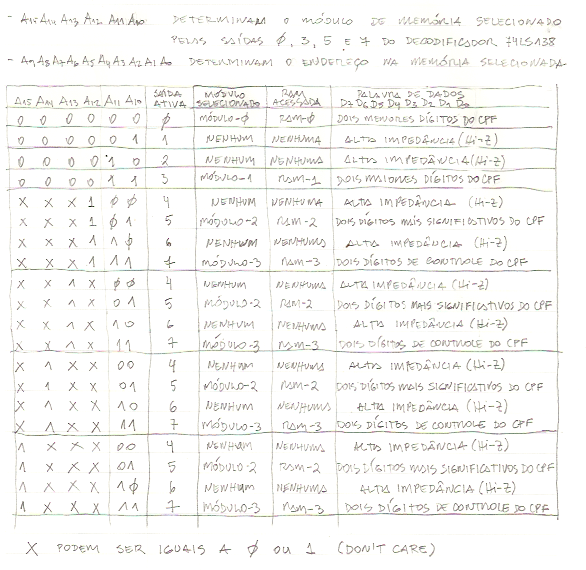

1.Para o banco de memórias mostrado na Fig.1, suponha que os bits A15A14A13A12 são iguais à representação BCD do segundo menor dígito do seu CPF e A11A10A9A8A7A6A5A4A3A2A1A0 ão iguais à representação BCD dos três dígitos mais significativos do seu CPF. Sabendo que o banco de memória está gravado conforme abaixo, determine o espaço(faixa) de endereços(em hexadecimal) da memória RAM selecionada e então determine os dados D7D6D5D4D3D2D1D0 presentes no barramento de dados(Data bus), em binário. Observe que E1 = G2A, E2=G2B e E3=G1 e K0`=Y3, K1`=Y4, K2`=Y5 , K3`=Y7, para o CI 74LS138.
Module-3 gravado com a representação BCD dos dois dígitos menos significativo do CPF
Module-2 gravado com a representação BCD dos dois dígitos mais significativos do CPF
Module-1 gravado com a representação BCD dos dois maiores dígitos do CPF
Module-0 gravado com a representação BCD dos dois menores dígitos do CPF
Solução

Fig.1

CPF:___________________________


Espaço de endereço da RAM selecionada: ______________H(inicial) até _______________H(final)

D7D6D5D4D3D2D1D0 =________________________(bin)

Valor da questão = 5

Espaço de endereços da RAM selecionada correto = 3

Dados do bus de dados totalmente corretos = 2

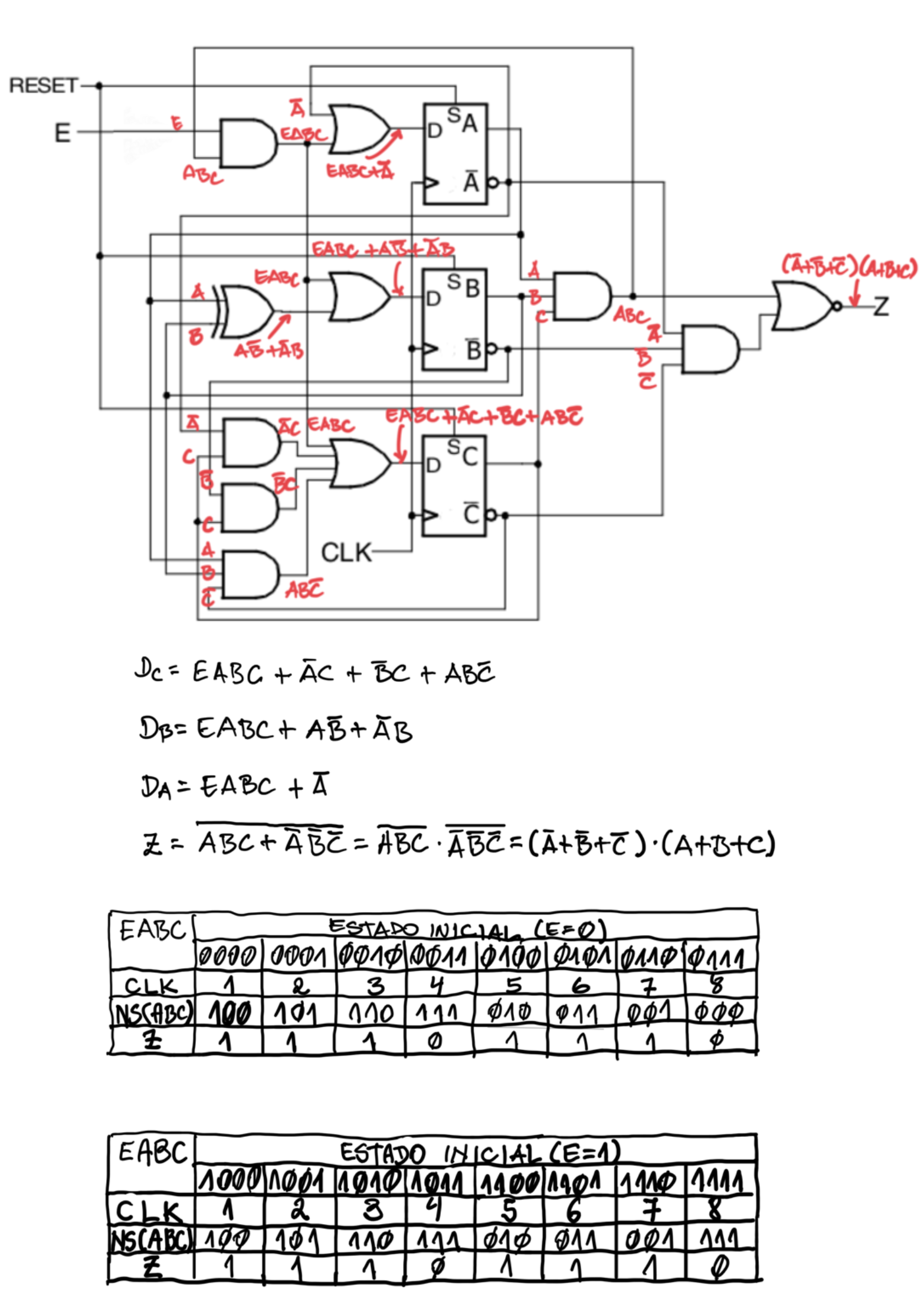

2. O circuito sequencial da FSM mostrado na Fig.2 tem uma entrada E e uma saída Z. Considere que o estado inicial da FSM, E é igual `a representação BCD dos três dígitos mais significativos do CPF(CPF par) e E é igual `a representação BCD dos três dígitos menos significativos do CPF(CPF ímpar) e RESET igual a 0. Então, determine os estados e saída da FSM. Considere estado inicial ABC igual a 101(CPF par) e 010(CPF ímpar).
Solução

Fig.2

CPF:________________________________

Três dígitos mais(menos) significativos do CPF = _______Sequencia em binário de E = ______________________

Valor da questão = 5

Cada linha da tabela completamente correta = 0,42
