Aluno:______________________________________________________ CPF Nº:___________________

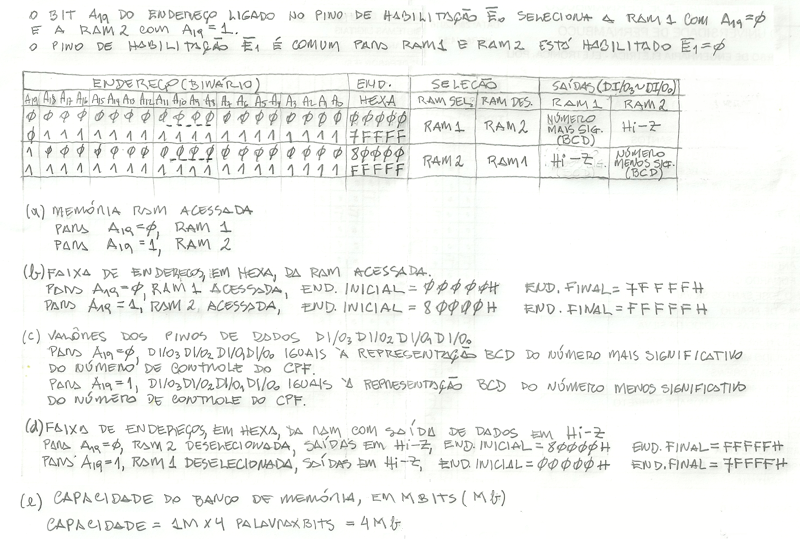

1.A Fig.1 mostra duas RAM associadas em um banco de memória. Cada chip RAM tem 19 pinos de endereços, dois pinos de habilitação e quatro pinos de dados. Sabendo que as entradas de endereços A₁₉A₁₈A₁₇A₁₆A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ são iguais `a representação BCD dos 5 números mais significativos do seu CPF, sinal Control bus está baixo(0), a RAM 1 está gravada com número mais significativo e RAM 2 com o número menos significativo do número de controle do seu CPF, em BCD, responda:
(a) Memória RAM acessada._______________________________
(b) A faixa de endereços, em HEXA, da RAM acessada: endereço inicial e final.__________________e__________________
(c)Os valores binários dos pinos de dados DI/O₃DI/O₂DI/O₁DI/O₀. _______________________
(d) A faixa de endereços, em HEXA, da RAM cujas saídas de dados estão em Hi-Z: endereço inicial e final._______________e_______________
(e) Capacidade total do banco de memória, em megabits(Mb).____________________________
Solução

Fig.1

Valor da questão = 5

Cada item completamente correto = 1

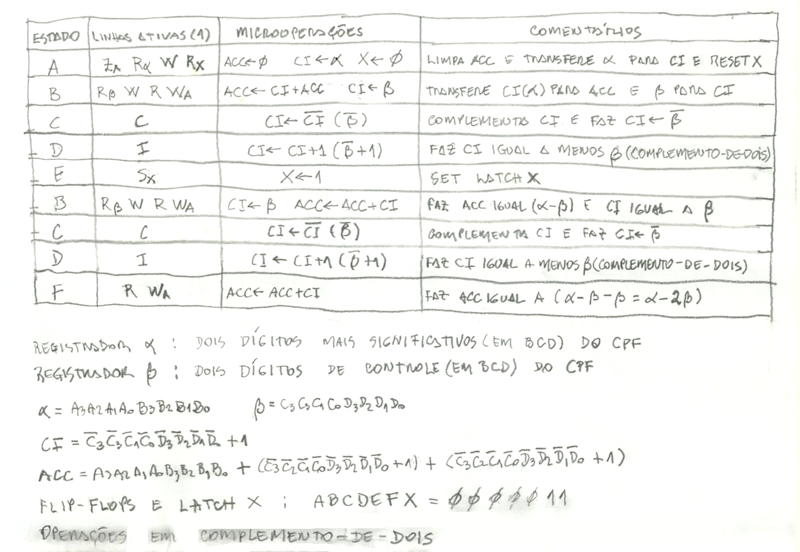

2.A Fig.2 mostra o controlador de registrador de deslocamentos e a arquitetura do processador controlado. Sabendo que os registradores são de 8-bits e inicialmente α tem os dois dígitos mais significativos(em BCD) do seu CPF e β está com os dois dígitos de controle(em BCD) do seu CPF, diga quais os conteúdos, em HEXA, dos registradores α, β , CI, ACC e FFs ABCDEFX(em binário), depois da última microoperação realizada.
Solução

Fig.2

Rα = _α____Rβ=_β____CI =_-β____ACC =_α-2β____FFs ABCDEFX = 0000011

Valor da questão = 5

Cada item completamente correto = 1
