Aluno:______________________________________________________ CPF Nº:___________________

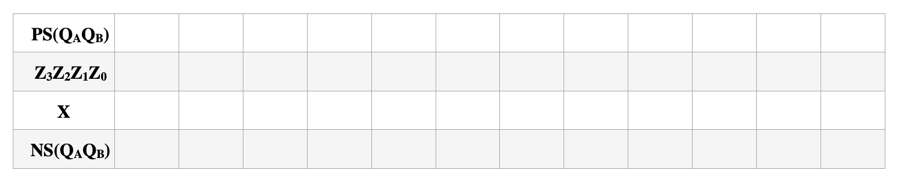

1. O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e quatro saídas Z3Z2Z1Z0. Considere que o estado inicial da FSM é igual à QAQB=10(CPF par) e QAQB=01(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos três dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

Fig.1

CPF = ________________________

Representação BCD dos três dígitos mais significativos do CPF = X =______________________________(bin)

Valor da questão = 5

Cada coluna(PS, X, Z3Z2Z1Z0, NS) completamente correta = 0,41

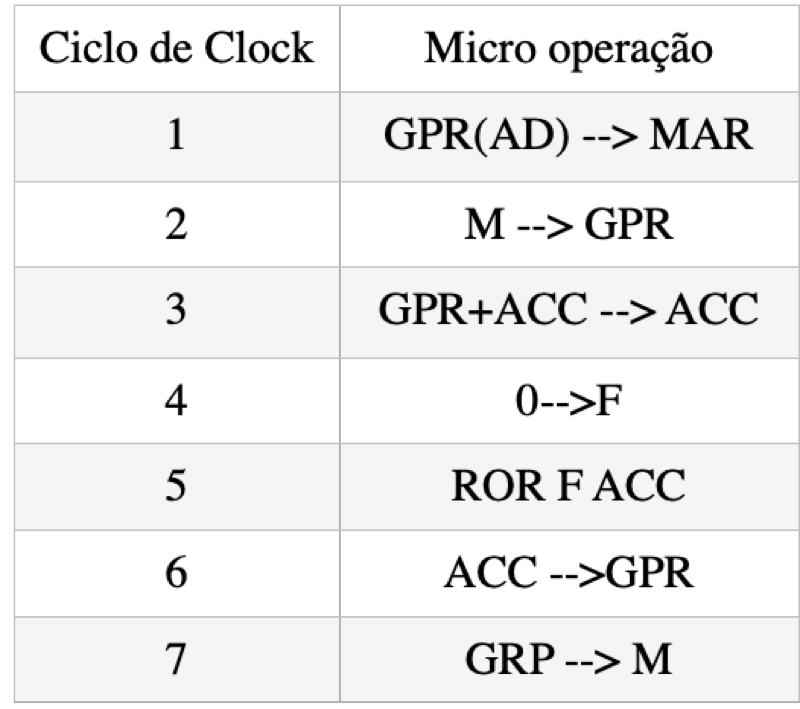

2. A tabela abaixo mostra uma sequencia de micro instruções executadas para a arquitetura da Fig.2. A locação de memória BCH tem a representação BCD dos três número mais significativos do CPF (CPF ímpar) e igual a representação BCD dos três número menos significativos do CPF (CPF par). Após a conclusão do micro programa, determine o conteúdo binário das posição da memória BCH, dos registradores ACC, F, GPR e MAR. Inicialmente, o conteúdo do registrador acumulador ACC é igual a 000H, o conteúdo do registrador GPR é igual a xBCH, onde x é don't care.
Solução

Fig.2

Fig.2

Seu CPF:______________Conteúdo inicial da locação de memória BCH = ____________________(bin)



ACC = __________ F = _________ GPR = _________MAR =__________ BCH= _________(bin)

Valor da questão = 5

Cada item completamente correto = 1
