Aluno:______________________________________________________ CPF Nº:___________________

1.Para o arranjo de memórias mostrado na Fig.1, os bits das entradas de endereços A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais à representação BCD dos quatro dígitos mais significativos do seu CPF(para CPF ímpar) e iguais à representação BCD dos quatro dígitos menos significativos do seu CPF(para CPF par), do bit mais significativo para o bit menos significativo. Sabendo que o arranjo de memória está gravado conforme abaixo, diga qual o chip de memória ROM selecionado, o endereço inicial e final da ROM acessada e, então, determine os dados Q8Q7Q6Q5Q4Q3Q2Q1 presentes no barramento de dados, em binário. ROMs com saídas tri-state(Hi-Z).
ROM1 gravado com a representação BCD dos dois dígitos mais significativos do seu CPF
ROM2 gravado com a representação BCD dos dois dígitos menos significativos do seu CPF
Solução

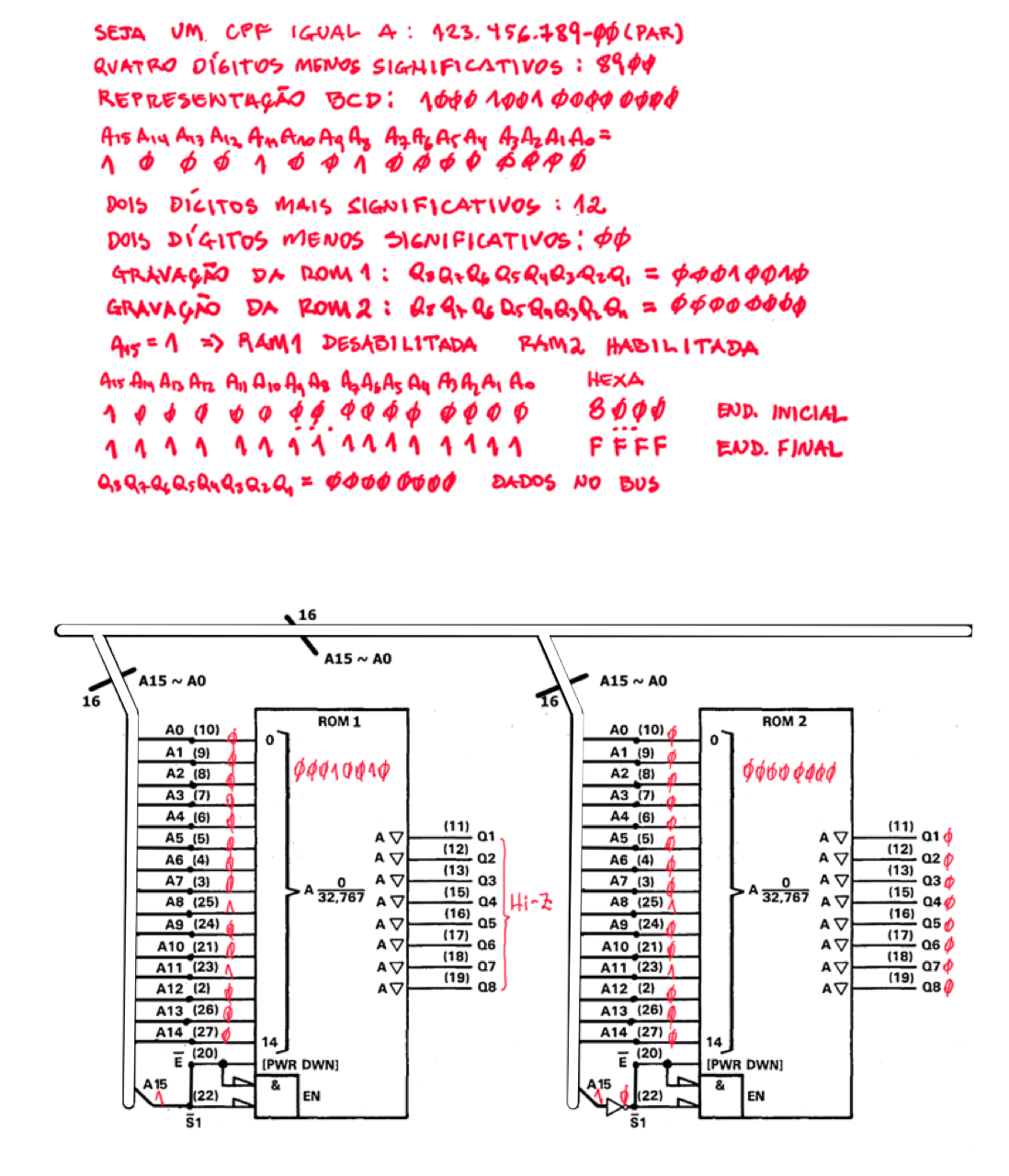

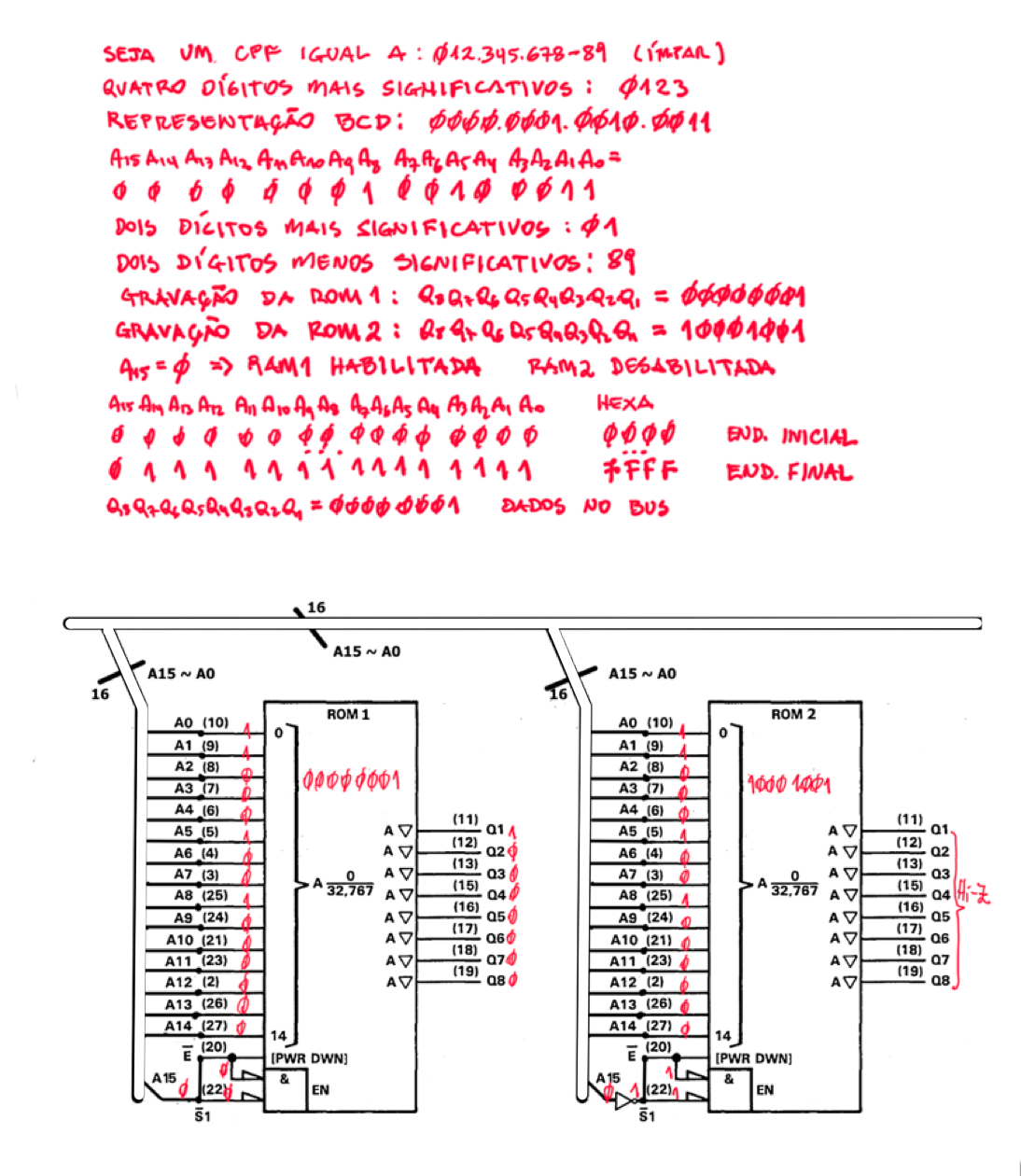

Fig.1a

Fig.1b

CPF:______________________ A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 =_______________________________(bin)

Chip de memória ROM selecionado:_____________________

Endereço inicial da ROM acessada:_____________________(HEXA)

Endereço final da ROM acessada:______________________(HEXA)

Dados Q8Q7Q6Q5Q4Q3Q2Q1 presentes no barramento de dados:___________________________(bin)

Valor da questão = 5

Endereços corretos = 2

Chip ROM selecionado correto = 2

Valores dos pinos de dados Q8Q7Q6Q5Q4Q3Q2Q1 corretos = 1

2.Determinado PLD tem como entradas um conjunto de quatro bits ABCD que são iguais às representações BCD dos dígitos de seu CPF. O circuito deve fornecer saída, no display de 7-segmentos, em decimal, o dígito igual `a entrada ABCD do seu CPF. Em quaisquer outra situações de ABCD, que não sejam entradas BCD dos dígitos do seu CPF, o display deve mostrar a letra P(seu CPF é par) e a letra I(seu CPF é ímpar). Programe o PLD. Represente um posição programada da matriz OR com um círculo ao redor da conexão intacta.
Solução

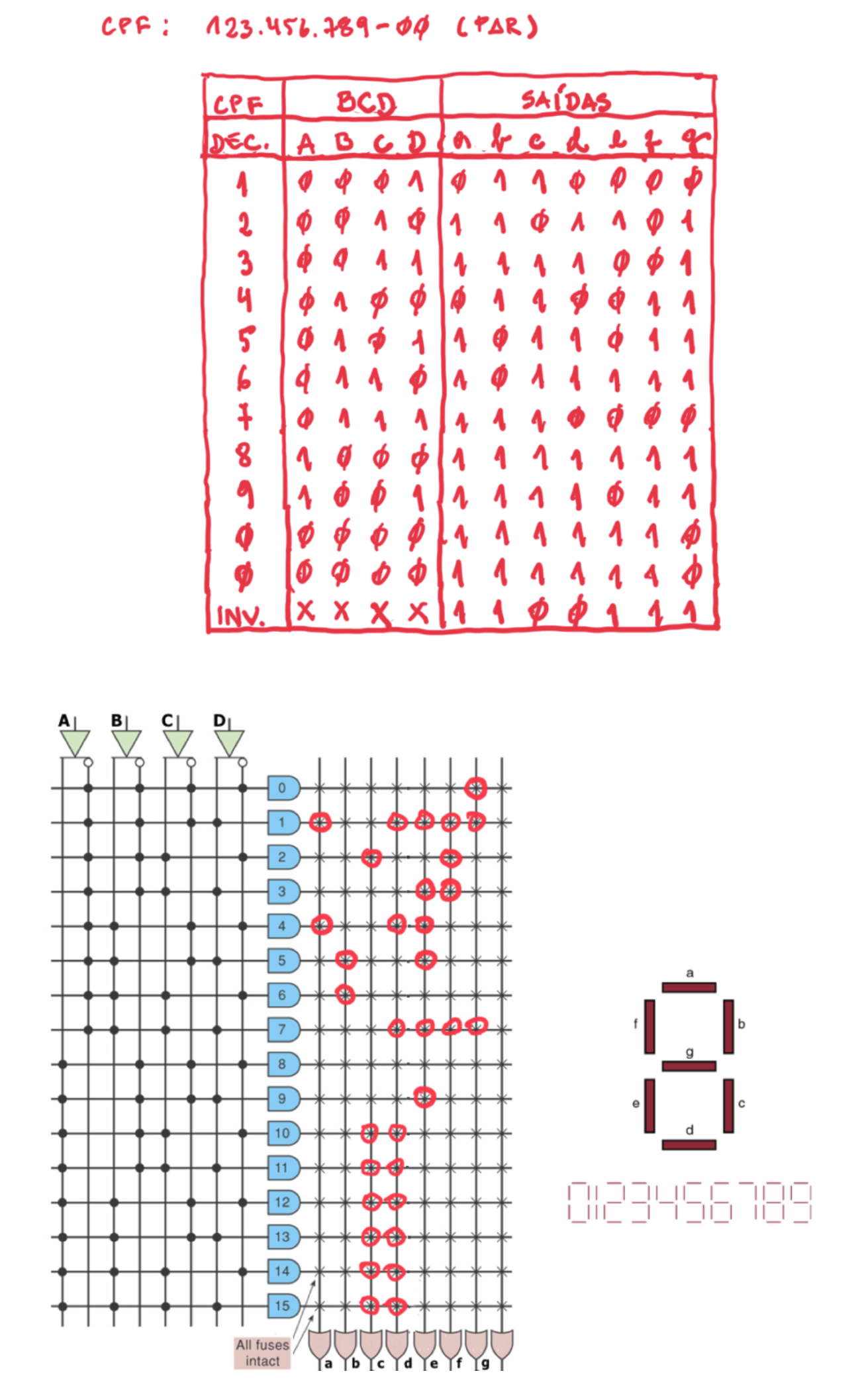

Fig.2a

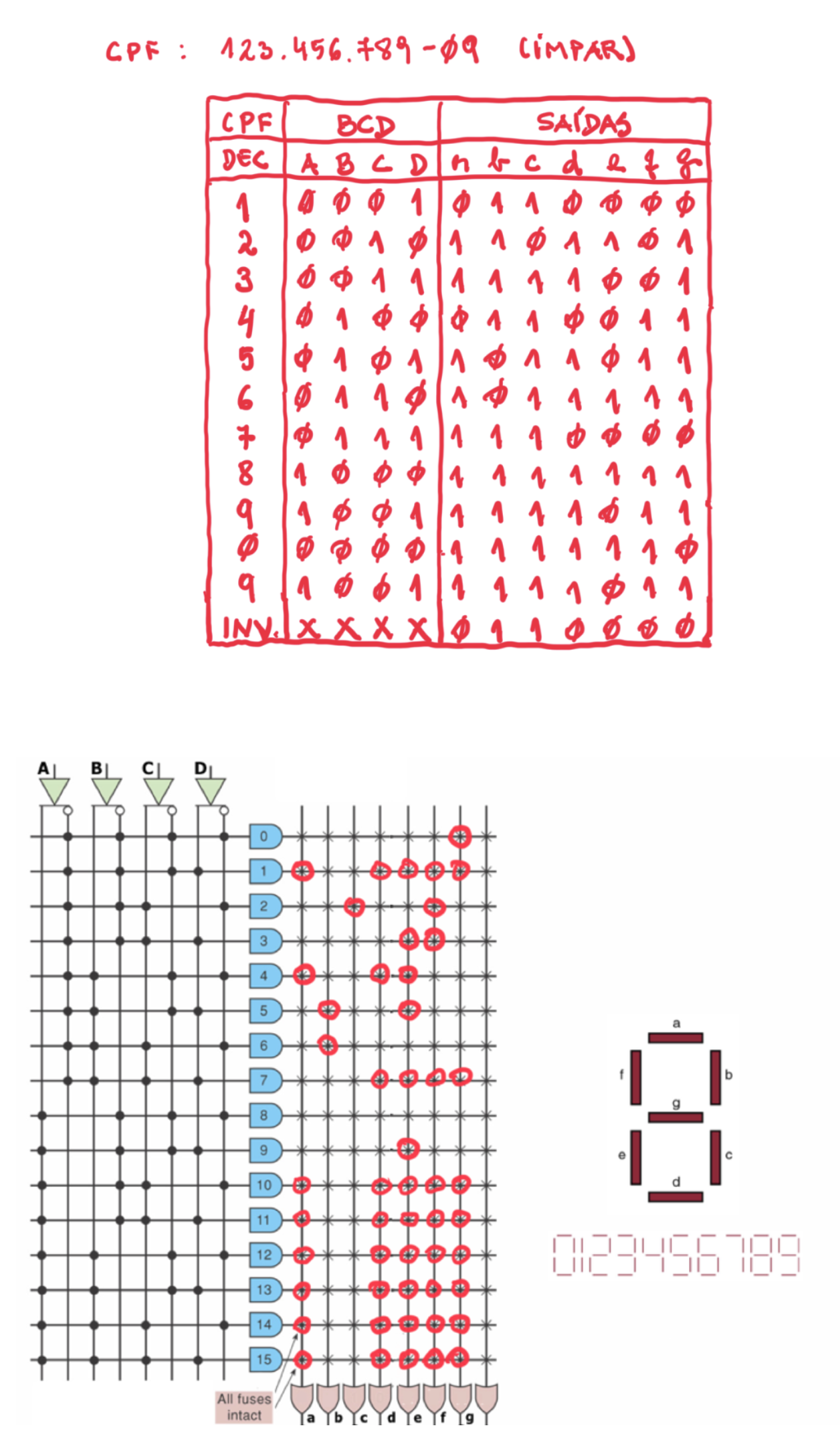

Fig.2b

Valor da questão = 5

Cada linha de entrada/saída da matriz OR do PLD programada completamente correta = 0,32
