Aluno:_________________________________________________________CPF:__________________



Fig.1

A memória RAM TMS4044 tem entradas de endereços A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀, então a RAM TMS4044 tem 12 bits de endereços;

A memória RAM TMS4044 tem uma entrada de dados(D) e uma saída de dados(Q), ou seja, cada locação tem um bit;

Então, a capacidade total da RAM TMS4044 é igual a 4Kx1 palavrasXbit;

Seja CPF igual 012.345.678-99, então o segundo maior dígito do CPF é igual a 8, assim, a capacidade do banco D será igual a D = 8x8K = 64K palavras;

O terceiro menor dígito do CPF é igual a 2, então a largura da palavra W será igual a W = 4x = 8bits;

Assim, a capacidade(organização) total do banco = DxW palavrasXbits = 64Kx8 palavrasXbits;

Quantidade necessária de chips TMS4044 é igual a capacidade(organização) total do banco dividida pela capacidade total da RAM TMS4044, ou seja:

Quantidade de chips TMS4044 = (64Kx8)/(4Kx1) = 128 chips

Quantidade de bits de endereços do banco de memórias é igual a 16 bits de endereços pois 64K = 2ˆ6x2ˆ10;

Endereço inicial do banco de memórias: A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ = 0000.0000.0000.0000 = 0000H

Endereço final do banco de memórias: A₁₅A₁₄A₁₃A₁₂A₁₁A₁₀A₉A₈A₇A₆A₅A₄A₃A₂A₁A₀ = 1111.1111.1111.1111 = FFFFH

Capacidade do banco de memórias, em kilobits: 64KX8 = 512Kbits

Veja que suas respostas dependem dos dígitos do seu CPF.



(a)Quantidade necessária de chips TMS4044 :____128 chips____

(b)Quantidade de bits de endereços do banco de memórias:_____16 bits_____

(c)Endereço inicial do banco de memórias:___0000____HEXA

(d)Endereço final do banco de memórias:___FFFF____HEXA

(e)Capacidade do banco de memórias, em kilobits:___512____Kb

Capacidade do banco de memórias: DxW = _____64Kx8______palavrasXbits

Valor da questão = 5
Cada ítem completamente correto = 1

2.O circuito da Fig.2 mostra um conversor de códigos de quatro bits G3G2G1G0, que corresponde aos dígitos do CPF em código GRAY. Utilizando o PLD mostrado, programe o circuito lógico detetor de código GRAY que mostre nos displays o número decimal do CPF(display B) e a primeira letra do seu nome(display A), considerando as seguintes condições:

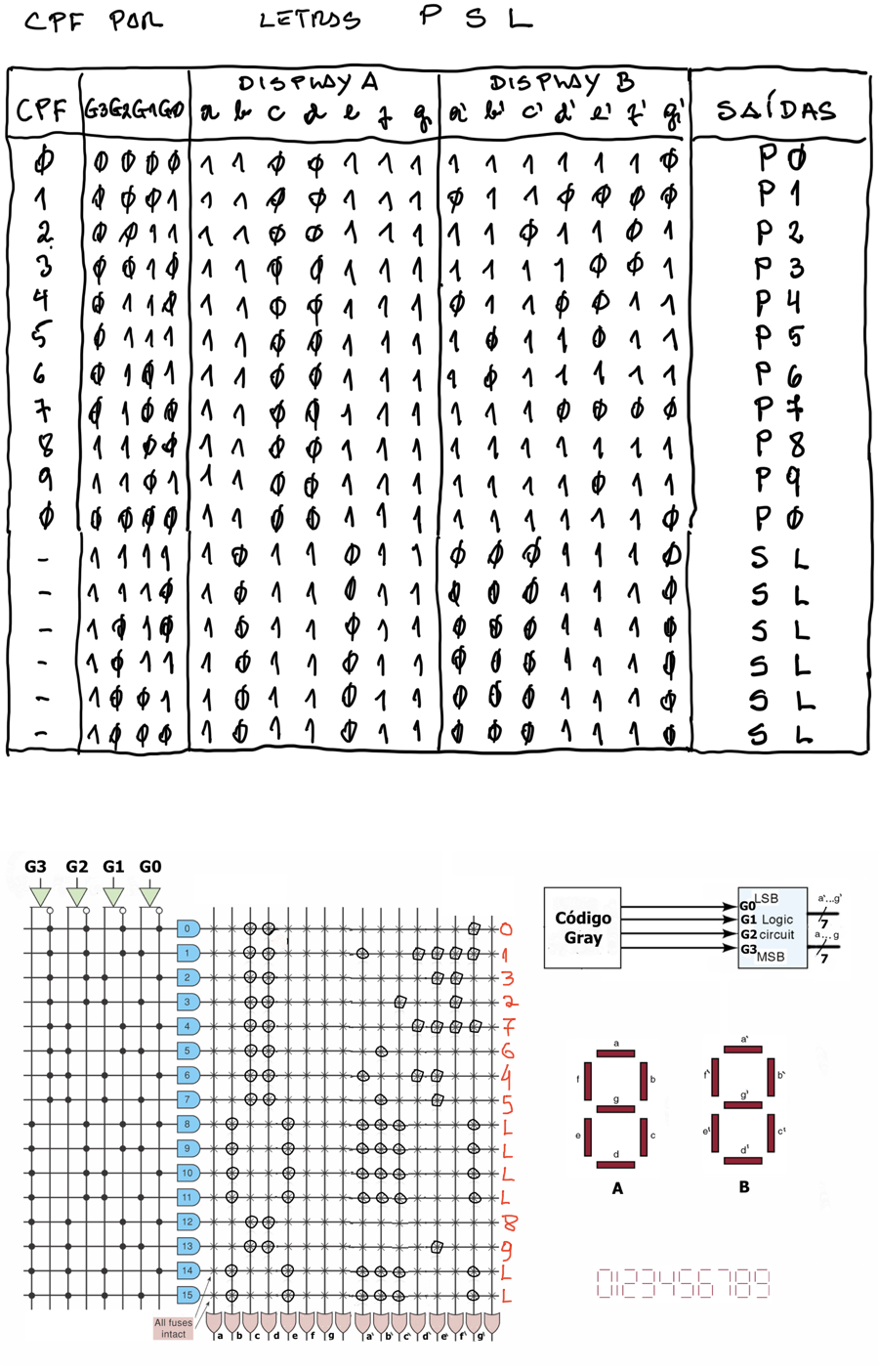

(a)Seu CPF é par, então os displays devem indicar as duas letras dos seus sobrenomes, para G3G2G1G0 que não seja do CPF;

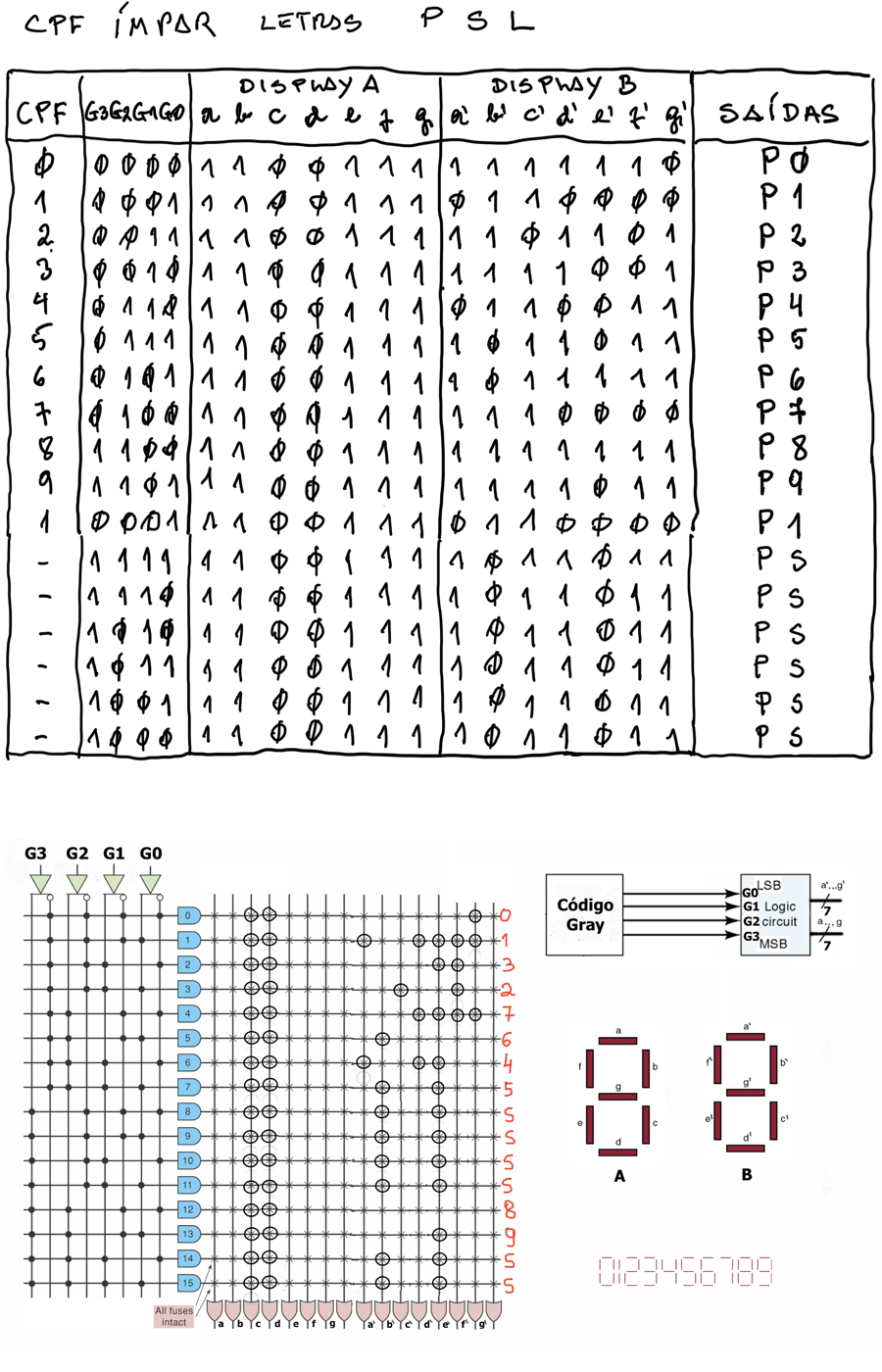

(b)Seu CPF é ímpar, antão os displays devem indicar as duas letras dos seus nome e sobrenome, para G3G2G1G0 que não seja do CPF;

Seu CPF(Decimal)	0	1	2	3	4	5	6	7	8	9	0(par)	(1)(ímpar)
G3G2G1G9(GRAY)	0000	0001	0011	0010	0110	0111	0101	0100	1100	1101	0000	(0001)



Iniciais dos nome e sobrenomes:_P(abcdefg = 1100111)_e_S(abcdefg = 1011011)_L(abcdefg = 0001110)_



Valor da questão = 5
Cada posição/saída programada correta = 0,31
