Aluno:______________________________________________________ CPF Nº:___________________

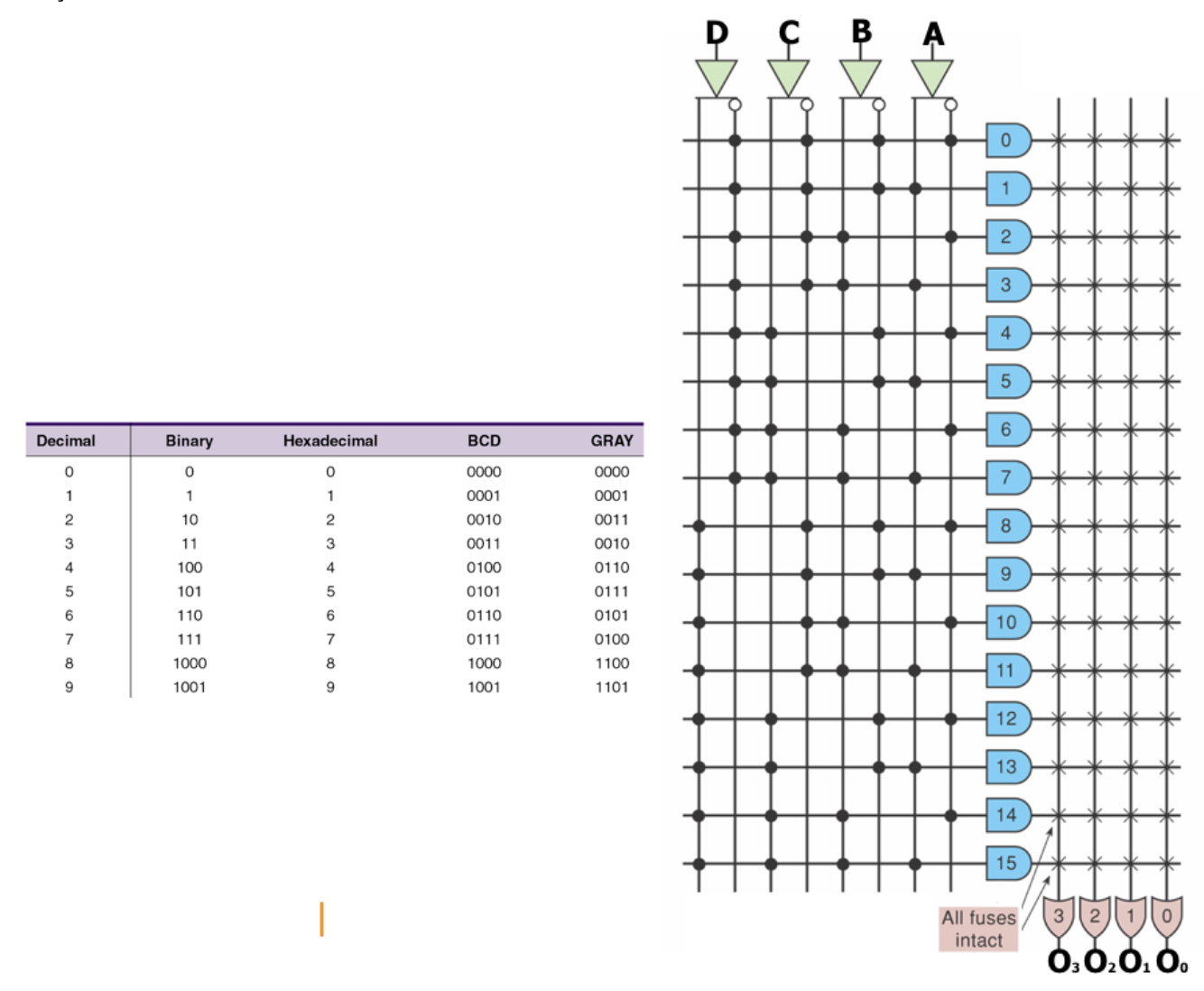

1.O circuito da Fig.1 mostra um detetor de números BCD que recebe na entrada um número BCD (DCBA) e fornece uma saída O3O2O1O0 que será igual ao código GRAY do número BCD na entrada. As entradas DCBA são iguais `a representação BCD dos dígitos decimais de seu CPF. Utilizando o PLD mostrado, programe o circuito detetor de números BCD de seu CPF, e determine as equações de saída O3, O2, O1 e O0 em função das entradas DCBA, considerando as seguintes condições:
(a) Para entradas DCBA que não constam no seu CPF, a saída O3O2O1O0 deve ser igual a 1000(para CPF par) e 1001(para CPF ímpar)
(b) Para indicar uma conexão programada, faça um círculo ao redor da conexão.
Solução

Fig.1

CPF:______________________

O3 =______________________________________________________

O2 =______________________________________________________

O1 =______________________________________________________

O0 =______________________________________________________

Valor da questão = 5

Cada saída O3, O2, O1 e O0 programada completamente correta = 1

Cada equação das saídas O3, O2, O1 e O0 em função das entradas DCBA completamente corretas = 0,25

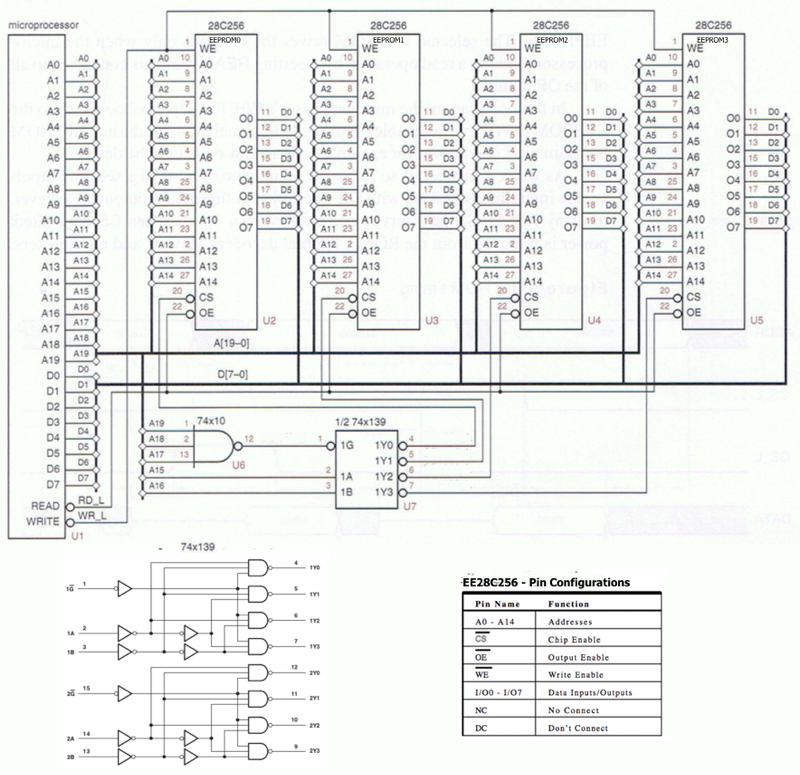

2.Para o arranjo de memórias mostrado na Fig.2, os bits das entradas de endereços A19A18A17A16A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 são iguais à representação BCD dos cinco dígitos mais significativos do seu CPF(para CPF ímpar) e iguais à representação BCD dos cinco dígitos menos significativos do seu CPF(para CPF par), do bit mais significativo para o bit menos significativo. Sabendo que o arranjo de memória está gravado conforme abaixo, diga qual o chip de memória EEPROM selecionado, o endereço inicial e final da EEPROM acessada e, então, determine os dados D7D6D5D4D3D2D1D0 presentes no barramento de dados, em binário. EEPROMs com saídas tri-state(Hi-Z).
EEPROM0 gravado com a representação BCD dos dígitos menos significativos do seu CPF
EEPROM1 gravado com a representação BCD dos dígitos mais significativos do seu CPF
EEPROM2 gravado com a representação BCD dos dois maiores dígitos do seu CPF
EEPROM2 gravado com a representação BCD dos dois menores dígitos do seu CPF
Solução

Fig.2

CPF:______________A19A18A17A16A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0 =______________________(bin)

Chip de memória EEPROM selecionado:_____________________

Endereço inicial da EEPROM acessada:_____________________(HEXA)

Endereço final da EEPROM acessada:______________________(HEXA)

Dados D7D6D5D4D3D2D1D0 presentes no barramento de dados:___________________________(bin)

Valor da questão = 5

Endereços corretos = 2

Chip EEPROM selecionado = 2

Valores dos pinos de dados correto = 1
