Eletrônica Digital - Questões para Revisão: Codificadores e Conversores de Códigos

1. Qual a diferença entre um decodificador e um codificador?

2. Qual a diferença entre um codificador com prioridade e um codificador comum?

3. No circuito codificador de chaves da Fig.7, com o CI SN74147, qual será a saída se as chaves SW6, SW5 e SW2 estão todas fechadas?

Fig.7

4. Qual é a finalidade de cada entrada e saída de controle em um codificador SN74LS148?

5. Para cada item, indique se se refere a um decodificador ou a um codificador.
(a) Tem mais entradas do que saídas.
(b) É usado para converter atuações de chave em um código binário.
(c) Apenas uma saída pode ser ativada por vez.
(d) Pode ser usado para conectar uma entrada BCD a um display de LED.
(e) Freqüentemente tem saídas do tipo driver para lidar com I e V grandes.

6. Determine os níveis de saída para o codificador SN74147 quando I`8 = I`4 = 0 e todas as outras entradas são ALTAS.

7. Desenhe o diagrama lógico para converter um número binário de 8 bits em código Gray.

8. Quantas portas XOR são necessárias para converter o binário de 8 bits em Gray?

9. Um conversor de código BCD-para-7 segmentos possui 0100 em suas entradas. Determine quais são as saídas abcdefg ativas(ALTAS).

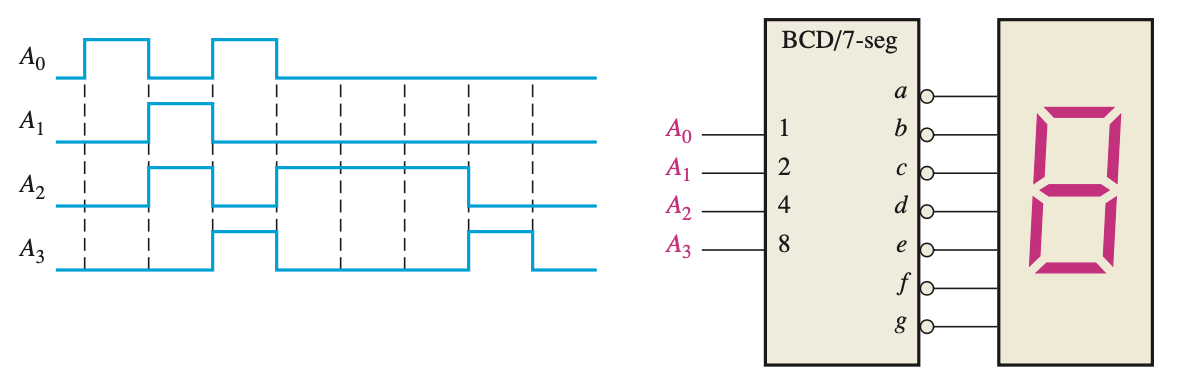

10. Um conversor de códigos/driver de BCD-para-7 segmentos aciona um display como na Fig.10. Se as formas de onda das entradas A3A2A1A0 forem aplicadas conforme indicado, determine a sequência de dígitos que aparece no visor.

Fig.10

11. Substitua o conversor de códigos/driver de BCD-para-7 segmentos mostrado na Fig.10 acima, pelo CI SN74LS49, então desenhe o novo circuito e determine a sequência de dígitos que aparece no visor.
