A operação AND é realizada exatamente do mesmo modo que a multiplicação ordinária de 0s e 1s.
A saída é igual a 1 quando todas as entradas forem 1.
A saída é 0 caso uma ou mais entradas sejam iguais a 0.
Uma porta AND é um circuito lógico que realiza a operação AND nas entradas do circuito.
Operação OR
A operação OR produz 1 como resultado, quando qualquer uma das variáveis for igual a 1.
A operação OR produz 0 como resultado, quando todas as variáveis forem iguais a 0.
Na operação OR, 1+1=1, 1+1+1=1, e assim por diante.
A porta OR é um circuito lógico que realiza a operação OR sobre as entradas lógicas do circuito.
Qual o nível lógico que deve ser aplicado na segunda entrada de uma portas OR de duas entradas para que o sinal aplicado na primeira entrada seja inibido(impedido) de chegar na saída?

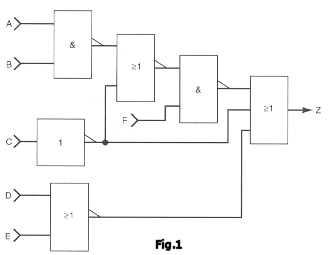

Determine o nível lógico para a saída Z na Fig.1 abaixo, se A=0, B=1, C=0, D=E=1, F=0
