1. Qual contador de registrador de deslocamento requer mais FFs para um determinado número de MOD(módulo)?

2. Qual contador de registrador de deslocamento requer mais circuitos de decodificação?

3.Como um contador em anel pode ser convertido em um contador Johnson?

4.Verdadeiro ou falso:

(a) As saídas de um contador em anel são sempre ondas quadradas.

(b) O circuito de decodificação para um contador Johnson é mais simples do que para um contador binário.

(c) Os contadores em anel e Johnson são contadores síncronos.

5.Quantos FFs são necessários em um contador em anel MOD-16? Quantos são necessário em um contador Johnson MOD-16?

6.Para construir um contador paralelo de módulo 64 são necessários quantos FFs e portas lógicas?

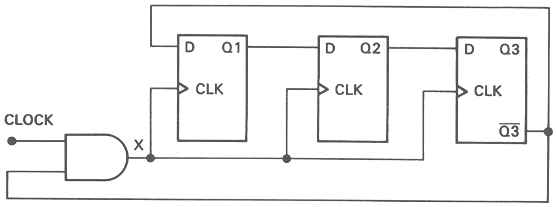

7.Para o contador síncrono da Fig.7 abaixo, suponha que inicialmente todos os FFs estão no estado RESET. Então, desenhe as formas de onda das saídas Q`3 e X?

Fig.7
