Projetar o circuito digital Multiplicador de acordo com as especificações de projetos indicadas abaixo para cada grupo.
Projetar os circuitos do problema 4-26 do Cap. 4, do livro texto Digital Systems: Principles and Applications, 11th Edition, Tocci&Widmer, ou da versão traduzida, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo. O resultado da multiplicação dos números X=x1x0 e Y=y1y0 deve ser mostrado, em decimal, em um display de 7-segmentos.

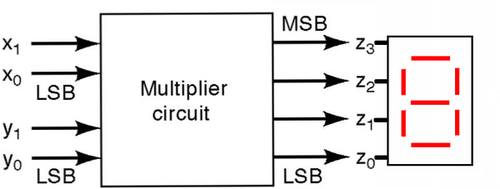

Fig.1 - Circuito Multiplicador
Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.
(c) Deve ser apresentada uma simulação do Circuito Multiplicador, empregando programas e aplicativos disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias para montagem doCircuito Multiplicador.
(e) Orçamento do projeto Circuito Multiplicador, indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto Circuito Multiplicador deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.
(g) Documente o projeto Circuito Multiplicador incluindo todos os dados técnicos dos componentes empregados.
(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O Circuito Multiplicador deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.
(l) O projeto Circuito Multiplicador será entregue e defendido até a data 7/Janeiro/2022.
(m) Não serão aceitos trabalhos fora do prazo acima.
Roteiro
Todo o circuito lógico deve ser projetado com dispositivos semicondutores integrados(CIs) digitais.
Especificar os dispositivos semicondutores integrados(CIs) digitais compatíveis com o projeto a ser montado.
Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.
Elaborar um diagrama de blocos do sistema.
Identificar os sinais de entrada e os sinais de saída do circuito.
Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.
Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.
Projetar o Circuito Multiplicador, empregando a menor quantidade possível de CIs.
Simular o Circuito Multiplicador, com aplicativo determinado pelos projetistas.
O projeto Circuito Multiplicador deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.
Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.
A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 7/Janeiro/2022.
Não serão aceitos projetos fora do prazo acima.
| Grupo I | Montagem do Projeto I |
-
-
-
- |
Utilizar na montagem somente portas AND e NOT e circuitos integrados HC. |
| Grupo II | |
-
-
-
- |
Utilizar na montagem somente portas OR e NOT e circuitos integrados LS. |
| Grupo III | |
-
-
-
-
|
Utilizar na montagem somente portas NAND e circuitos integrados ALS.
|
Grupo IV |
|
-
-
-
- |
Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AS. |
| Grupo V | |
-
-
-
- |
Utilizar na montagem somente portas OR e NOT, e circuitos integrados CD4000.
|
Observações
Texas Instruments Incorporated, Digital Logic Pocket Datas Book, Dallas, Texas, USA, 2007.
Atualizada em 22/12/21
