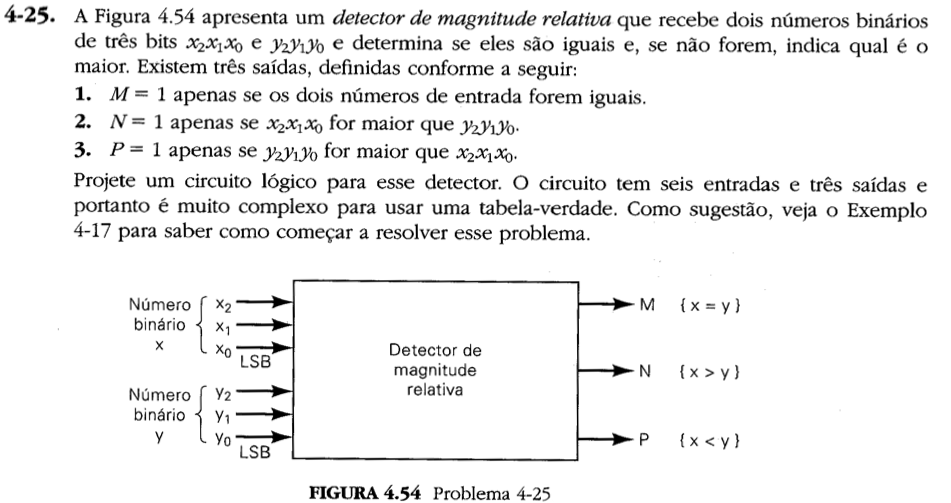

Resolver o problema indicado abaixo, do livro texto Sistema Digitais: Princípios e aplicações, 11ª Edição, Tocci, Widmer&Moss, versão traduzida, e montar os circuitos para demonstrar as soluções do problema selecionado.
Problemas 11ª Ed |
|
| Cap. 4 Circuitos Lógicos Combinacionais |

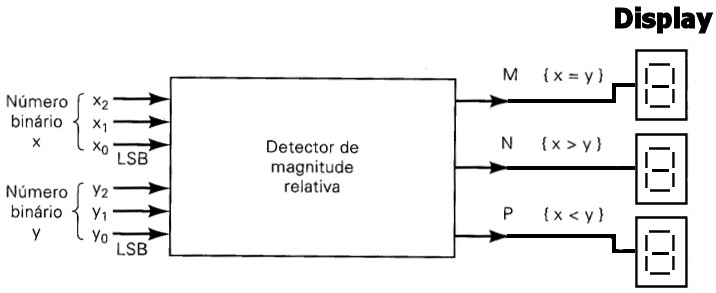

O Detetor de Magnitude Relativa recebe dois números binários de 3-bits, X = x2x1x0e Y = y2y1y0 e determina se os números X e Y são iguais(X = Y). Caso os números X e Y sejam diferentes, então o Detetor de Magnitude Relativa indicará qual é o número maior.
Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.
(c) Deve ser apresentada uma simulação do Detetor de Magnitude Relativa, empregando programas e aplicativos disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias para montagem do Detetor de Magnitude Relativa.
(e) Orçamento do projeto Detetor de Magnitude Relativa, indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto Detetor de Magnitude Relativadeve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.
(g) Documente o projeto Detetor de Magnitude Relativa incluindo todos os dados técnicos dos componentes empregados.
(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito do Detetor de Magnitude Relativa deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.
(l) O projeto Detetor de Magnitude Relativaserá entregue e defendido até a data 10/Setembro/2020.
(m) Não serão aceitos trabalhos fora do prazo acima.
| Grupo I | Montagem do Projeto I |
| Gabriel Alves Pereira Bruna Mayumi Hori André Dias Santos Filho - |
Utilizar na montagem somente portas AND, OR, XOR, NOT e circuitos integrados LS. |
| Grupo II | |
- |
Utilizar na montagem somente portas OR e NOT e circuitos integrados CD. |
| Grupo III | |
| - - - - |
Utilizar na montagem somente portas NAND e circuitos integrados ALS. |
| Grupo IV | |
| - - - - |
Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AC. |
| Grupo V | |
- |
Utilizar na montagem somente portas NOR e circuitos integrados HCMOS. |
Roteiro
Todo o circuito lógico deve ser projetado com dispositivos semicondutores integrados(CIs) digitais.
Especificar os dispositivos semicondutores integrados(CIs) digitais compatíveis com o projeto a ser montado.
Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.
Elaborar um diagrama de blocos do sistema.
Identificar os sinais de entrada e os sinais de saída do circuito.
Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.
Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.
Projetar o circuito do Detetor de Magnitude Relativa, empregando a menor quantidade possível de CIs.
Simular o circuito do Detetor de Magnitude Relativa, com aplicativo determinado pelos projetistas.
O projeto Detetor de Magnitude Relativa deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.
Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.
A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 10/Setem,bro/2021.
Não serão aceitos projetos fora do prazo acima.
Observações
Atualizada em 10/09/21
