Projetar o Sistema Indicador Digital de Nível de Reservatório, de acordo com as especificações de projetos designadas para cada grupo, indicadas abaixo.
Projeto
Nos dias atuais, a quantidade de líquidos em um reservatório é indicada por displays LEDs de 7-segmentos que mostram o nível do líquido de forma numérica, conforme a posição de sensores ou bóias colocadas dentro do reservatório. Os sensores ou bóias detetam o nível do líquido no reservatório, conforme um ajuste pré-definido, e enviam um sinal elétrico para um circuito lógico digital que, de acordo com o sinal recebido, codifica essa entrada e exibe o resultado em um display LEDs de 7-segmentos.

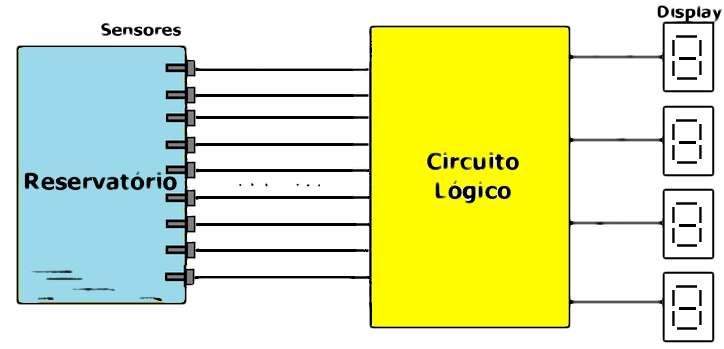

Fig.1 - Indicador Digital de Nível de Reservatório
1. O reservatório tem capacidade igual a 30 mil litros;
2. O reservatório tem um sensor cada mil litros, indicado o volume de líquido em cada nível;
3. O reservatório possui dois sensores adicionais que indicam quando o reservatório está VAZIO(SECO) e COMPLETO(CHEIO);
4. Para sinalizar o nível do líquido no reservatório, os sensores enviam um sinal lógico ALTO quando o líquido faz contato com o sensor;
5. Na operação de enchimento do reservatório, os níveis intermediários entre dois níveis são desconsiderados; o sensor de um determinado nível do líquido ficará ativo até que o próximo sensor seja ativido e o nível correspondente seja habilitado, então esse nível será detetado e mostrado no display;
6. Na operação de esvaziamento do reservatório, os níveis intermediários entre dois níveis são desconsiderados;o sensor de um determinado nível do líquido ficará ativo enquanto estiver em contato com o líquido até que não exista contato e, então o sensor do próximo nível seja habilitado, então esse nível será detetado e mostrado no display;
7. O display, localizado na sala de controle, deve mostrar a capacidade C., o número de litros XX, e a unidade de volume em litros(L), ou seja, o display exibirá C.XXL;
8. Caso o reservatório fique vazio, então o display exibe SECO, e para o reservatório completo, o display mostra CHEO;
Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.
(c) Deve ser apresentada uma simulação do Sistema Indicador Digital de Nível de Reservatório, empregando programas e aplicativos disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias para montagem do Sistema Indicador Digital de Nível de Reservatório.
(e) Orçamento do projeto Sistema Indicador Digital de Nível de Reservatório, indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto Sistema Indicador Digital de Nível de Reservatório deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.
(g) Documente o projeto Sistema Indicador Digital de Nível de Reservatório incluindo todos os dados técnicos dos componentes empregados.
(h) Desenhe lay-out do circuito a ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito do Sistema Indicador Digital de Nível de Reservatório deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.
(l) O projeto Sistema Indicador Digital de Nível de Reservatório será entregue e defendido até a data 12/Agosto/2021.
(m) Não serão aceitos trabalhos fora do prazo acima.
Roteiro
Todo o circuito lógico deve ser projetado com dispositivos semicondutores integrados(CIs) digitais.
Especificar os dispositivos semicondutores integrados(CIs) digitais compatíveis com o projeto a ser montado.
Pesquisar as características desses CIs nas páginas dos fabricantes, na Internet.
Elaborar um diagrama de blocos do sistema.
Identificar os sinais de entrada e os sinais de saída do circuito.
Escrever as equações lógicas dos sinais de entradas e saídas a serem implementadas pelos CIs.
Elaborar o lay-out dos circuitos com os CIs, conforme as especificações abaixo.
Projetar o circuito do Sistema Indicador Digital de Nível de Reservatório, empregando a menor quantidade possível de CIs.
Simular o circuito do Sistema Indicador Digital de Nível de Reservatório, com aplicativo determinado pelos projetistas.
O projeto Sistema Indicador Digital de Nível de Reservatório deve ser realizado em grupo, com os participantes indicados abaixo.
A solução teórica do projeto e memorial descritivo devem ser elaborados com programas e aplicativos específicos.
Todos os arquivos de textos, figuras e gráficos devem ser no formatoo PDF.
Os arquivos das simulações devem ser nos formatos dos aplicativos de simulações empregados.
A entrega do projeto, no AVA, e a demonstração, on-line, das simulações e memoriais descritivos devem ser em 12/Agosto/2021.
Não serão aceitos projetos fora do prazo acima.
Grupo I | Montagem do Projeto I |
-
-
-
- |
Utilizar na montagem somente portas AND e NOT e circuitos integrados HC. |
Grupo II | |
Lucas Sobral Barbosa da Silva
Gabriel Alves Pereira
Ary Alves das Neves Amaral Junior
Paulo Vinicius Garrido Bezerra de Melo
|
Utilizar na montagem somente portas OR e NOT e circuitos integrados LS. |
Grupo III | |
Gabriel Cunha dos Santos
Luiz Henrique Carvalho Luz e Silva
Pedro Henrique Correa Tomaz
-
|
Utilizar na montagem somente portas NAND e circuitos integrados ALS.
|
Grupo IV |
|
-
-
-
- |
Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AS. |
Grupo V | |
Andre Dias Santos
João Vítor De Oliveira Silva
Luis Felipe Valenca De Albuquerque
Lukas Pereira Ponciano Da Silva
|
Utilizar na montagem somente portas OR e NOT, e circuitos integrados CD4000.
|
Grupo VI | |
-
-
-
- |
Utilizar na montagem somente portas NOT e AND, e circuitos integrados S.
|
|
|
Grupo VII | |
Bruno Antônio Pereira Cavalcanti
Matheus Bezerra Gemir Baracho
Rodrigo Laurênio de Mendonça
Vinícius Araújo Germano Romão
|
Utilizar na montagem somente portas NOR e circuitos integrados TTL.
|
Grupo VIII | |
Arthur Felipe de Oliveira Bezerra
Bruna Mayumi Hori
Gabriel Alfaya Sa Barretto
Danilo Couto Lima
|
Utilizar na montagem somente portas NAND e circuitos integrados HCT. |
Grupo IX | |
-
-
-
- |
Utilizar na montagem somente portas AND e NOT, e circuitos integrados CD4000.
|
Grupo X | |
Catarina Fernandez Bastos
Daniel Henrique de Freitas Macêdo Danilo Mesquita Cavalcanti Oscar Fernando Rabelo de Oliveira Júnior |
Utilizar na montagem somente portas NOT e AND, e circuitos integrados LS.
|
Observações
Texas Instruments Incorporated, Digital Logic Pocket Datas Book, Dallas, Texas, USA, 2007.
