Eletrônica Digital - Projeto I

Resolver os problemas indicados abaixo, do livro texto Sistema Digitais: Princípios e aplicações, 11ª Edição, Tocci, Widmer&Moss, versão traduzida, e montar os circuitos para demonstrar as soluções dos problemas selecionados.

Roteiro

Leia o assunto relativo a cada questão antes de tentar a solução.
Para cada problema, determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Monte e verifique o funcionameno dos circuitos dos problemas indicados abaixo, para cada grupo.
Os circuitos montados devem ser completos, inclusive com fonte de alimentação.
Verifique se cada montagem atende as soluções encontradas, comparando os resultados práticos obtidos com os resultados teóricos.

Problemas

Capítulo	Problemas 11ª Ed
Cap. 4 Circuitos Lógicos Combinacionais	4-25

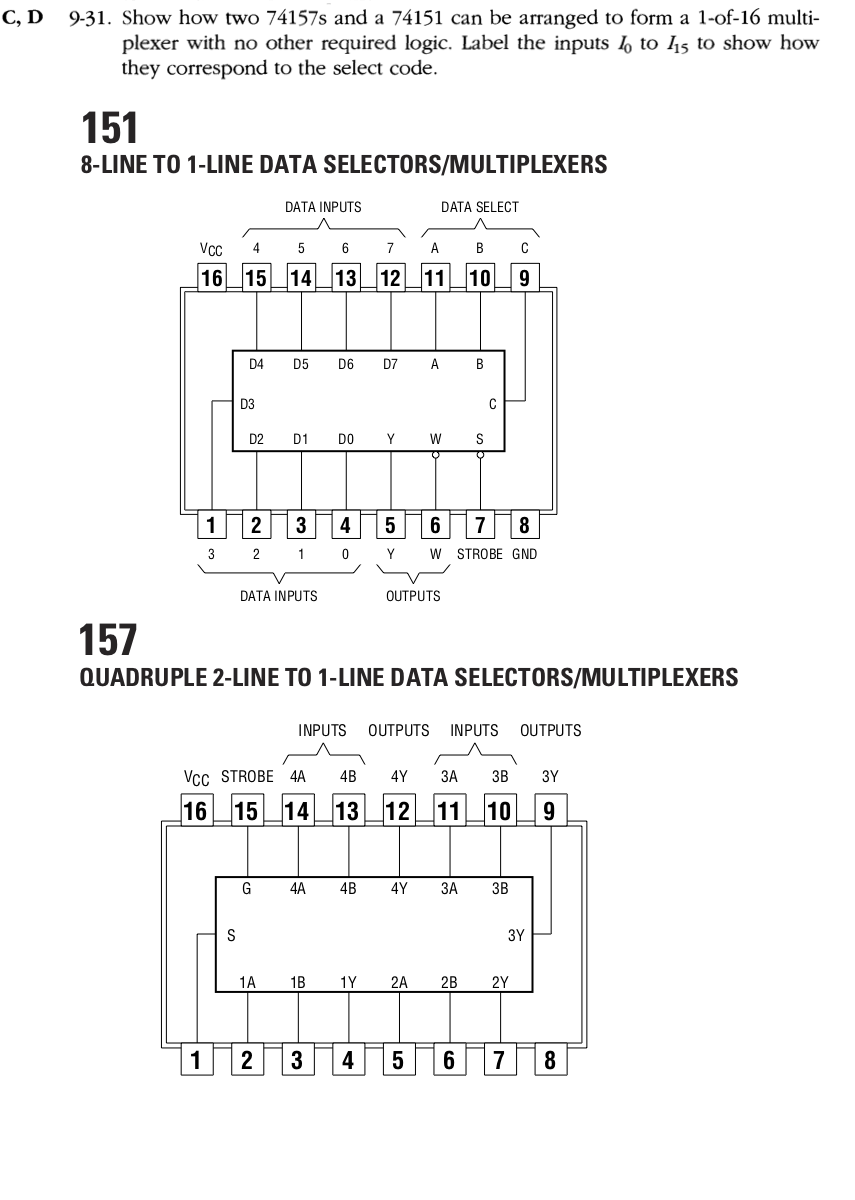

Cap. 9 Circuitos Lógicos MSI	9-31(a)

Observações

O trabalho deve ser realizado em grupo com até quatro participantes.
Não serão permitidas entradas de novos participantes nos grupos, após o início do trabalho.
Novos grupos podem ser formados depois do começo dos trabalhos, até a data da entrega.
A entrega do trabalho, por e-mail, e as demonstrações, no Laboratório, dos circuitos devem ser em 17/Outubro/2019, a parte teórica e a parte prática.
Não serão aceitos trabalhos fora do prazo acima.
A solução do projeto deve ser elaborada com programas e aplicativos específicos, compactada com a versão mais nova do Winzip e enviada para o e-mail reginaldoleal@netscape.net.
Cada equipe deverá montar os circuitos obedecendo as especificações das portas e famílias lógicas, para cada grupo, conforme abaixo.
Na apresentação do trabalho, no Laboratório, serão exigidos e avaliados os seguintes itens:

Documentação do Projeto I: relatório contendo apresentação, objetivo, desenvolvimento, conclusões, soluções teóricas, desenhos digitalizados dos circuitos lógicos e circuitos elétricos, folhas de dados dos CIs, lista de materiais, orçamentos, relação de equipamentos.(Avaliação 20%)
Montagem do Projeto I: desempenho e funcionalidade dos circuitos montados, organização das montagens, identificação dos sinais dos circuitos, atendimento das especificações(Avaliação 60%)
Habilidades: participação e entendimento do funcionamento dos circuitos montados pelos componentes do grupo(Avaliação 20%)

Grupos

Grupo I	Montagem do Projeto I
Gian Sales Calado Soares Thyago César de Morais Bernardino Paulo Alexandre Farias de Menezes Helter da Silva Escobar	Utilizar na montagem somente portas AND e NOT e circuitos integrados HC.

Grupo II
Cleomenes Bezerra Ferreira Junior Emilly Sandy da Costa Santos Guilherme Dias de Andrade Lima -	Utilizar na montagem somente portas OR e NOT e circuitos integrados LS.

Grupo III
Gabriel Cunha dos Santos Guilherme André de Oliveira Cavalcanti Mateus Alves de Medeiros Matheus Gandolfi Cohen	Utilizar na montagem somente portas NAND e circuitos integrados ALS.

Grupo IV
Antonio Flávio de Barros Nipo Lucas Santiago Alcantara de Oliveira Renan Felipe da Silva Maria Isabela de Melo Sampaio Dantas	Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AS.

Grupo V
André Augusto de Lima e Silva Braion Rodrigues da Silva Caio Virginio Lopes Cavalcanti Tamires Tainá da Silva Salgado Prado	Utilizar na montagem somente portas OR e NOT, e circuitos integrados CD4000.

Grupo VI
Edinaldo Vieira Lima Júnior - - -	Utilizar na montagem somente portas NOT e AND, e circuitos integrados S.

Grupo VII
Iago Gade Gusmão Carrazzoni João Victor Santana Maria Eduarda de Sousa Silva Rodrigo Laurênio de Mendonça	Utilizar na montagem somente portas NOR e circuitos integrados TTL.

Grupo VIII
Daniel Carlos Junior Messias Lima da Silva Hermes Francelino da Hora Neto -	Utilizar na montagem somente portas NAND e circuitos integrados HCT.

Grupo IX
Yago Everilton de Souza Vasconcelos Joao Vitor Lucena Vieira João Víctor Jordão Lins Rodrigues d’Oliveira Gabriel Floriano Cordeiro	Utilizar na montagem somente portas AND e NOT, e circuitos integrados CD4000.

Grupo X
Regina Batista do Rego Barros Victor Rolim Costa Adriano Farias Lins da Silva José Victor Prysthon Nascimento	Utilizar na montagem somente portas NOT e AND, e circuitos integrados LS.

Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:

(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.

(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.

(c) Deve ser apresentada uma simulação dos circuitos empregando programas disponíveis.

(d) Relação dos materiais e componentes com as quantidades necessárias para montagem.

(e) Orçamento do projeto indicando os preços unitários dos itens e o preço total do sistema.

(f) O projeto deve ser apresentado com desenhos e textos produzidos com programas e aplicativos específicos.

(g) Documente o projeto incluindo todos os dados técnicos dos componentes empregados.

(h) O circuito deve ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.

(i) O circuito deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.

(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.

(l) O projeto será entregue e defendido até a data 17/Outubro/2019.

(m) Não serão aceitos trabalhos fora do prazo acima.
