Resolver os problemas indicados abaixo, do livro texto Sistema Digitais: Princípios e aplicações, 11ª Edição, Tocci, Widmer&Moss, versão traduzida, e montar os circuitos para demonstrar as soluções dos problemas selecionados.
Problemas
Problemas 11ª Ed |
|

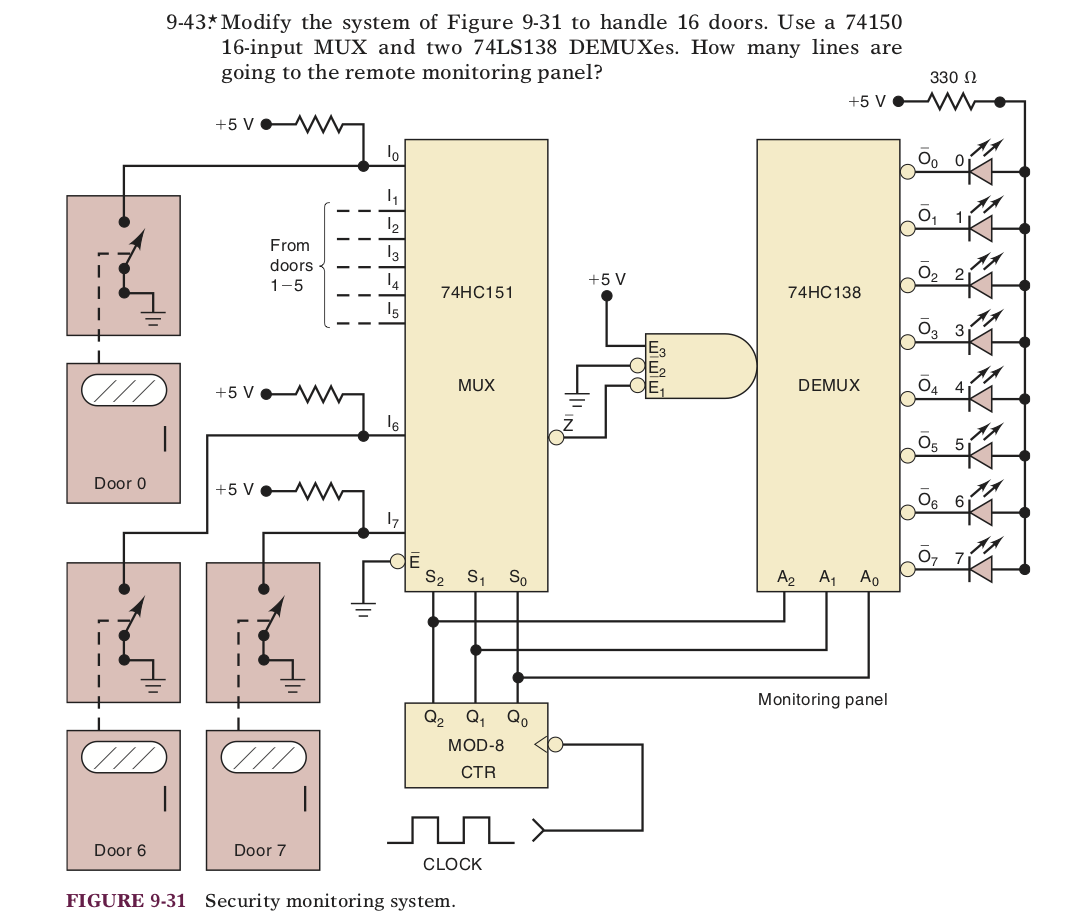

Cap. 9 Circuitos Lógicos MSI |
Grupo I | Montagem do Projeto I |
Braion Rodrigues da Silva Rayane Clarissa Correia da Silva Maria Isabela de Melo Sampaio Dantas André Augusto de Lima e Silva |
Utilizar na montagem somente portas AND e NOT e circuitos integrados HC. |
Grupo II | |
Gustavo Nunes Araújo |
Utilizar na montagem somente portas OR e NOT e circuitos integrados LS. |
Grupo III | |
Emanuel Roberto Soares de Albuquerque Lívia Sibeli Cordeiro de Melo Bruno Bertino de Sousa Carvalho Ravana Mirele Alves Berenguer |
Utilizar na montagem somente portas NAND e circuitos integrados ALS. |
Grupo IV | |
Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AC. |
|
Grupo V | |
Pablo Eduardo Lacerda Brandão
Luiz Henrique Marques Costa
Bruna Maria Santos Carvalho de Moura
|
Utilizar na montagem somente portas NOR e circuitos integrados HCMOS. |
Grupo VI | |
Edinaldo Vieira Lima Júnior
Liliane Vilela Martins
Luca Ferreira Pimentel |
Utilizar na montagem somente portas NOR e circuitos integrados AS. |
|
Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:
(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.
(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.
(c) Deve ser apresentada uma simulação dos circuitos empregando programas disponíveis.
(d) Relação dos materiais e componentes com as quantidades necessárias para montagem.
(e) Orçamento do projeto indicando os preços unitários dos itens e o preço total do sistema.
(f) O projeto deve ser apresentado com desenhos e textos produzidos com programas específicos.
(g) Documente o projeto incluindo todos os dados técnicos dos componentes empregados.
(h) O circuito deve ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.
(i) O circuito deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.
(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.
(l) O projeto será entregue e defendido até a data 18/Outubro/2018.
(m) Não serão aceitos trabalhos fora do prazo acima.
Texas Instruments Incorporated, Digital Logic Pocket Datas Book, Dallas, Texas, USA, 2007.
Atualizada em 8/10/18
