Eletrônica Digital - Projeto I

Resolver os problemas indicados abaixo, do livro texto Sistema Digitais: Princípios e aplicações, 11ª Edição, Tocci, Widmer&Moss, versão traduzida, e montar os circuitos para demonstrar as soluções dos problemas selecionados.

Roteiro

Leia o assunto relativo a cada questão antes de tentar a solução.
Para cada problema, determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Monte e verifique o funcionameno dos circuitos dos problemas indicados abaixo, para cada grupo.
Os circuitos montados devem ser completos, inclusive com fonte de alimentação.
Verifique se cada montagem atende as soluções encontradas, comparando os resultados práticos obtidos com os resultados teóricos.

Problemas

Capítulo	Problemas 11ª Ed

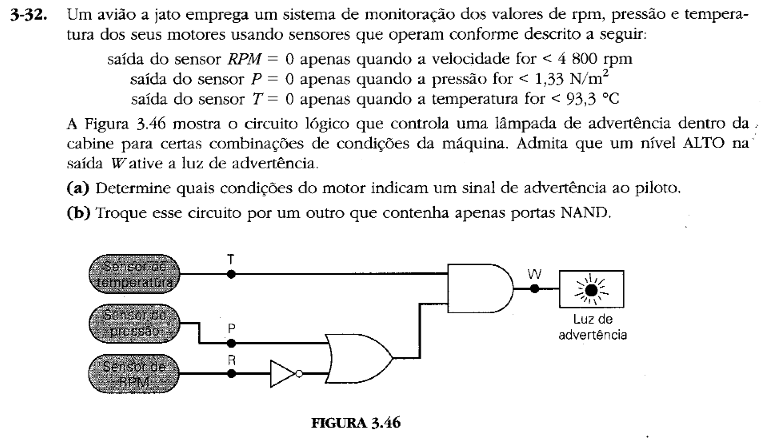

Cap. 3 Descrevendo Circuitos Lógicos	3-32

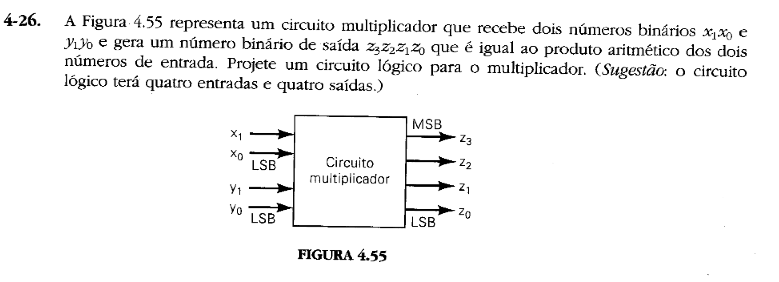

Cap. 4 Circuitos Lógicos Combinacionais	4-26

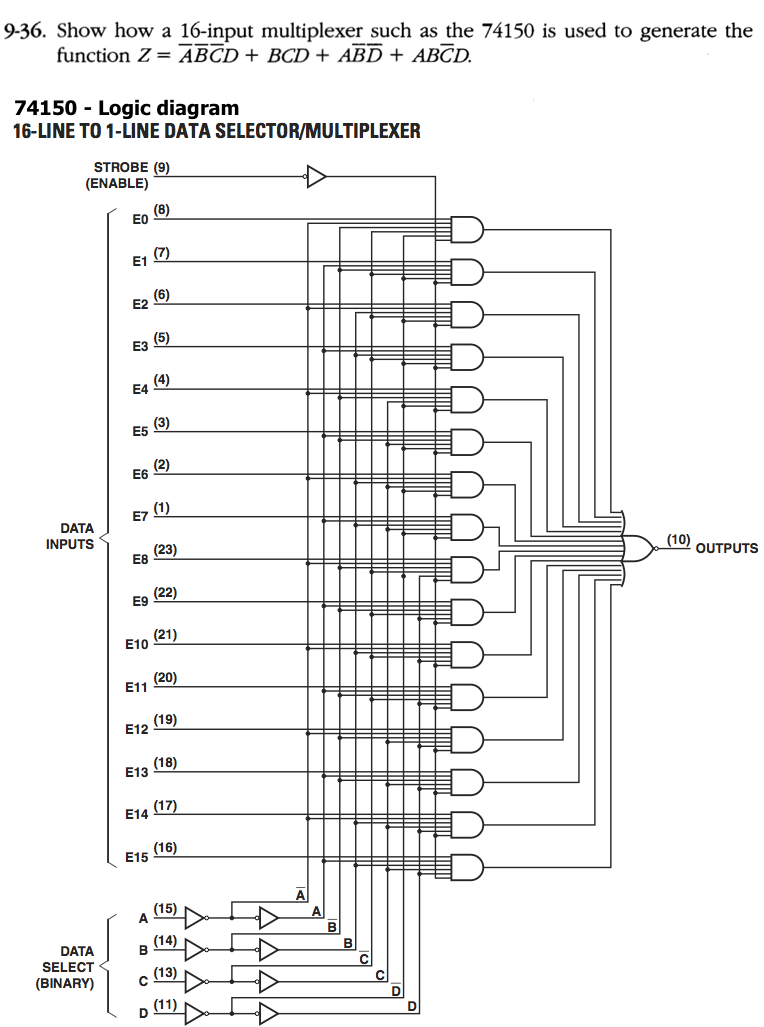

Cap. 9 Circuitos Lógicos MSI	9-36

Observações

O trabalho deve ser realizado em grupo com até quatro participantes.
Não serão permitidas entradas de novos participantes nos grupos, após o início do trabalho.
Novos grupos podem ser formados depois do começo dos trabalhos, até a data da entrega.
A entrega do trabalho, por e-mail, e as demonstrações, no Laboratório, dos circuitos devem ser em 03/Maio/2018, a parte teórica e a parte prática.
Não serão aceitos trabalhos fora do prazo acima.
A solução da lista deve ser elaborada com programas e aplicativos específicos, compactada com a versão mais nova do Winzip e enviada para o e-mail reginaldoleal@netscape.net.
Cada equipe deverá montar os circuitos obedecendo as especificações das portas lógicas, para cada equipe, conforme abaixo.
Na apresentação do trabalho, no Laboratório, serão exigidos e avaliados os seguintes itens:
- Documentação do Projeto I: soluções teóricas das questões, desenhos digitalizados dos circuitos lógicos, circuitos elétricos e folhas de dados dos CIs usados nas montagens (20%)
- Montagem do Projeto I: desempenho e funcionalidade dos circuitos montados, organização das montagens, identificação dos sinais dos circuitos, atendimento das especificações(60%)
- Habilidades: participação e entendimento do funcionamento dos circuitos montados pelos componentes do grupo(20%)

Grupos

Grupo I	Montagem do Projeto I
Jessica Gonçalves Batista Antônio Eugênio Barcelos Viana Salgado Dariany Glauce Gouveia Diniz Antônio de Sousa Freitas Júnior	Utilizar na montagem somente portas AND e NOT e circuitos integrados HC.

Grupo II
Carlos Diego Ferreira Costa Edcleyson José Alves Lucas Emanuel de O. M. Pessoa Luiz Paulo A. dos Santos	Utilizar na montagem somente portas AND e NOT e circuitos integrados HC e LS.

Grupo III
Rodrigo Laurênio de Mendonça Maria Eduarda de Sousa Silva Everton Santos de Souza	Utilizar na montagem somente portas NAND e circuitos integrados ALS.

Grupo IV
Pablo Henrique de Lira Menezes Marcos Vinícius Carneiro da Cruz Paulo Victor Nunes de Andrade Thiago Lopes Batista	Utilizar na montagem somente portas AND, OR e NOT e circuitos integrados AC.

Grupo V
Wellington Paiva André Felipe Dantas Luiz Fernando Souza Noam Resnick	Utilizar na montagem somente portas NOR e circuitos integrados HCMOS.

Grupo VI
- - - -	Utilizar na montagem somente portas NOR e circuitos integrados AS.

Grupo VII
- - - -	Utilizar na montagem somente portas NAND e circuitos integrados LS.

Grupo VIII
- - - -	Utilizar na montagem somente portas AND e NOT e circuitos integrados LS.

Grupo IX
- - - -	Utilizar na montagem somente portas OR e NOT e circuitos integrados LS.

Especificações do Projeto
O projeto deve ser composto dos seguintes elementos e obedecer as especificações abaixo:

(a) Diagrama lógico do circuito digital utilizando a simbologia padrão ANSI/IEEE Std 91-1984.

(b) Um memorial descritivo do projeto explicando detalhadamente o funcionamento dos sistemas.

(c) Deve ser apresentada uma simulação dos circuitos empregando programas disponíveis.

(d) Relação dos materiais e componentes com as quantidades necessárias para montagem.

(e) Orçamento do projeto indicando os preços unitários dos itens e o preço total do sistema.

(f) O projeto deve ser apresentado com desenhos e textos produzidos com programas específicos.

(g) Documente o projeto incluindo todos os dados técnicos dos componentes empregados.

(h) O circuito deve ser montado em proto-board ou placa de circuito impresso utilizando soquetes e fios para a interligação (wire wrapping) dos componentes.

(i) O circuito deve ser completo, inclusive com a fonte de alimentação necessária para o funcionamento.

(j) Todos os sinais de entrada devem ser usando chaves. Todas as entradas e saídas devem empregar LEDs para sinalizar os estados lógicos das variáveis.

(l) O projeto será entregue e defendido até a data 03/Maio/2018.

(m) Não serão aceitos trabalhos fora do prazo acima.
