Eletrônica Digital - Segunda Lista de Exercícios - Solução - Semestre 2015.2

barra_de_navegacao

Roteiro

As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a segunda prova do curso no Semestre 2015.2
Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

1.Analise o contador síncrono da Fig.1. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF.
Solução

FIG.1

2.A figura abaixo mostra o circuito lógico do registrador SN74LS165. Inicialmente todos os flip-flops no estado RESET, e do instante t=1 até t=910, ABCDEFGH são iguais a representação BCD dos dígitos mais significativos do seu CPF e do instante t=11 até t=17, ABCDEFGH são iguais a representação BCD dos dígitos de controle do seu CPF, então desenhe as formas-de-onda das saídas QA, QB, QC, QD, QE, QF, QG e QH para os sinais de entrada mostrados. Considere CLK INH = 0 com SER = 1 para CPF par e SER = 0 para CPF ímpar.
Solução

Fig.2

3.Analise o contador síncrono da Fig.3. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo menor dígito do seu CPF.
Solução

Fig.3

4.O sinal de sincronismo de um circuito digital tem uma freqüência de 35,70MHz e deseja-se um sinal de saída com freqüência igual a 2,55MHz. Empregando somente o CI 7493 abaixo e uma porta AND de duas entradas, projete o circuito indicando claramente a entrada, a saída e todas as conexões necessárias.
Solução

Fig.4

5.Projete um circuito somador/subtrator em complemento-de-dois para dois números binários de 4 bits, empregando os CIs 74HC283 e 74HC86.
Solução

fig5
Fig.5

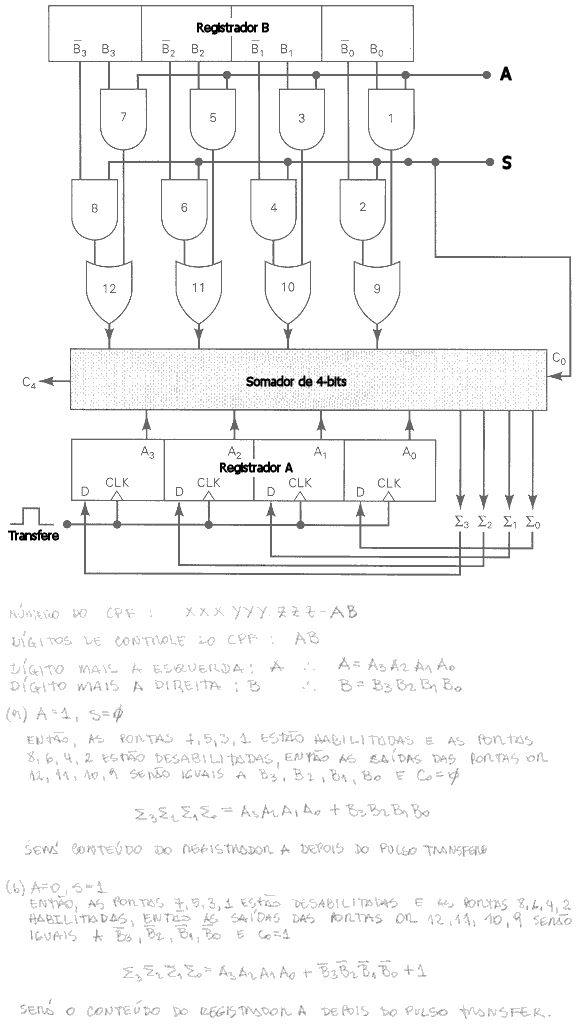

6.O circuito da Fig.6 é utilizado para realizar operações aritméticas de dois números de 4-bits disponíveis nos Registradores A e B. O tipo de operação executada depende do nível lógico nos terminais de controle A e S, e o resultado da operação é registrado após o pulso Transfere. Considere que no Registrador A está armazenado o dígito mais a esquerda e no Registrador B o dígito mais a direita do número de controle do seu CPF.
(a) Se A=1 e S=0, diga qual o conteúdo do Registador A depois do pulso Transfere.
(b) Se A=0 e S=1, diga qual o conteúdo do Registrador A depois do pulso Transfere.
Solução

Fig.6

7.A figura abaixo mostra o circuito lógico do registrador SN74LS164. Considerando inicialmente todos os flip-flops no estado reset, desenhe as formas-de-onda das saídas QA, QB, QC, QD, QE, QF, QG e QH para os sinais de entrada mostrados.
Solução

Fig.7

8.A figura abaixo mostra dois circuitos seqüênciais e as formas-de-ondas dos sinais de entrada. Supondo que os circuitos estão inicialmente no estado reset, explique a diferença entre os sinais CLK e EN e desenhe as formas-de-ondas dos sinais de saída X e L.
Solução

fig8

Fig.8

Atualizada em 8/12/15
