Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a segunda prova  do curso no Semestre 2025.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão

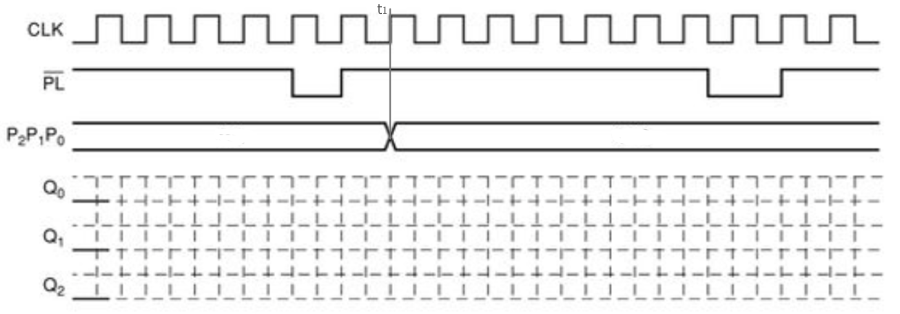

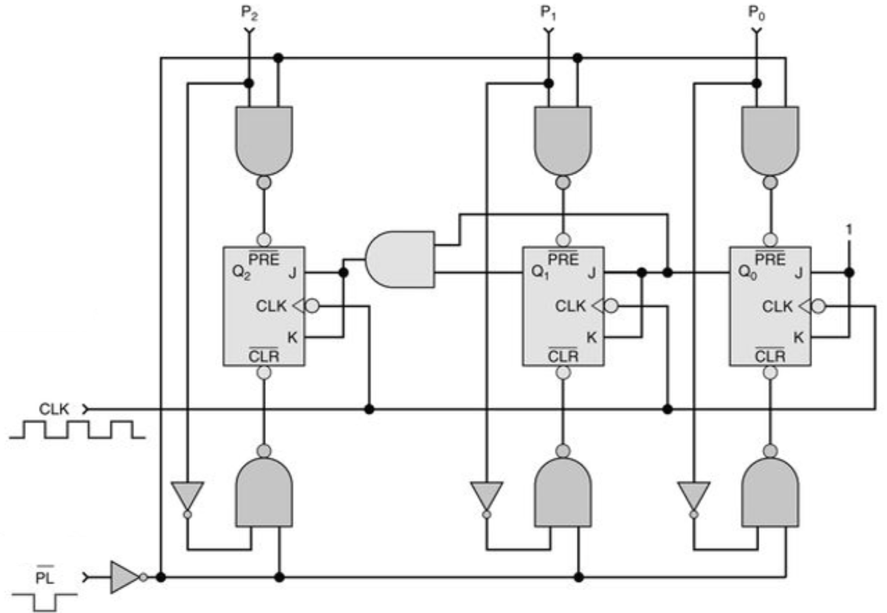

1. Complete o diagrama de tempo da Fig.1 para o contador carregável mostrado. A condição inicial P2P1P0 do contador é igual a 101 até t1 e 010 depois de t1 para CPF par; e igual a 010 até t1 e 101 depois de t1 para CPF ímpar.
Solução

Fig.1

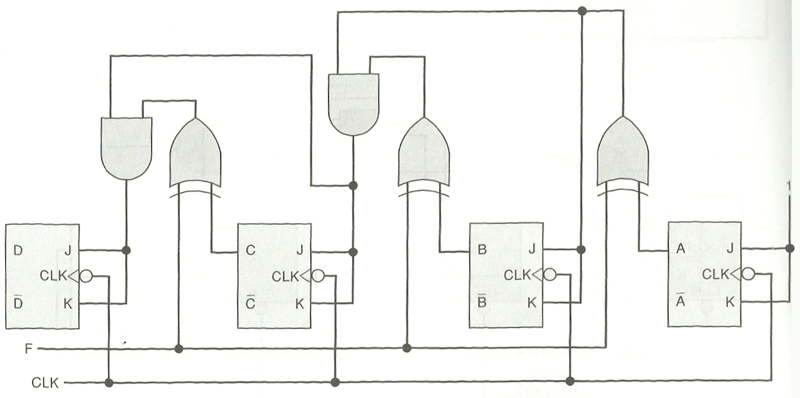

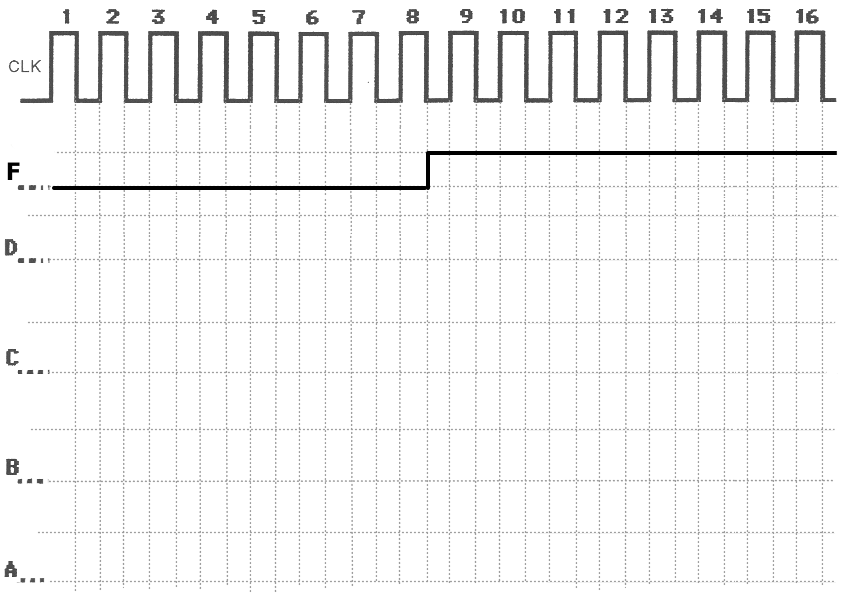

2. Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) e determine a função da entrada F=1(CPF par) e F=0(CPF ímpar). Considere que inicialmente o contador está com DCBA iguais à representação BCD do segundo maior dígito do seu CPF.
Solução

Fig.2

Fig.3

3.Para o circuito com o CI 74HC283 mostrado na Fig.3, sabendo que D1C1B1A1 e D0C0B0A0 são iguais `as representações BCD dos dois números mais significativos do seu CPF, determine as saídas b6b5b4b3b2b1b0.
Solução

Fig.3

4.A figura Fig.4 abaixo mostra o diagrama lógico de um contador de quatro bits. Analise sua operação e desenhe as formas de onda para cada sinal de saída A, B, C e D. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo maior dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo menor dígito do CPF, se o CPF fôr ímpar.
Solução

Fig.4
