Eletrônica Digital - Segunda Lista de Exercícios

Roteiro

As questões deste guia de estudos foram escolhidas de provas anteriores para preparar você para a segunda prova do curso no Semestre 2021.1
Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

1. Analise o contador síncrono da Fig.1. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF e F está no nível ALTO se seu CPF é ímpar e F está no nível BAIXO se seu CPF é par. Então preencha a tabela com os estados do contador após cada borda do CLK.
Solução

CLK	F	DCBA
X
1
2
3
4
5
6
7
8
9
10

Fig.1

2.A Fig.2 abaixo mostra o circuito lógico do registrador de 4-bits, com clock CLK, entradas D0D1D2D3, e entrada S/L', com as ligações mostradas. No início, o registrador está RESETADO e com as entradas D0D1D2D3 igual à representação em BCD do segundo maior número do seu CPF, então preencha a tabela com os estados do registrador depois de cada transição de gatilhamento do CLK.
Solução

CLK	S/L'	D0D1D2D3	Q0Q1Q2Q3
X	0		0000
1	1
2	1
3	1
4	1
5	0
6	1
7	1
8	1
9	1
10	0

Fig.2

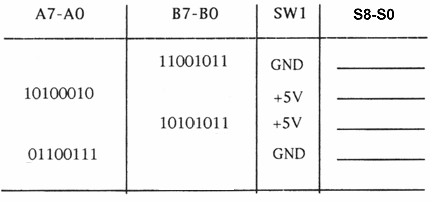

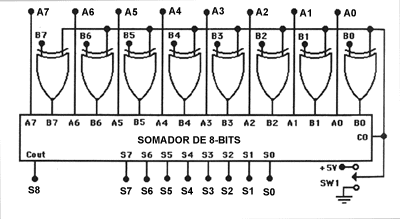

3.Um circuito digital é utilizado para realizar operações com dois números de 8-bits conforme mostra a Fig.3. Determine as saídas S8S7S6S5S4S3S2S1S0 do circuito para cada uma das condições mostradas na tabela e considerando as entradas, não indicadas, A7-A0 iguais à representação BCD dos dois dígitos mais significativos do seu CPF, e B7-B0 iguais à representação BCD dos dois dígitos menos significativos do seu CPF.
Solução

Fig.3

4.Para o circuito com o CI 74HC283 mostrado na Fig.4, sabendo que D1C1B1A1 D0C0B0A0 são iguais `as representações BCD dos números de controle do seu CPF, determine as saídas b6b5b4b3b2b1b0.
Solução

Fig.4

5.A figura abaixo mostra o diagrama lógico de um contador de quatro bits. Analise sua operação e desenhe as formas de onda para cada sinal de saída A, B, C e D e determine o módulo do contador. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo maior dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo menor dígito do CPF, se o CPF fôr ímpar.
Solução

Fig.5
