Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2024.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão

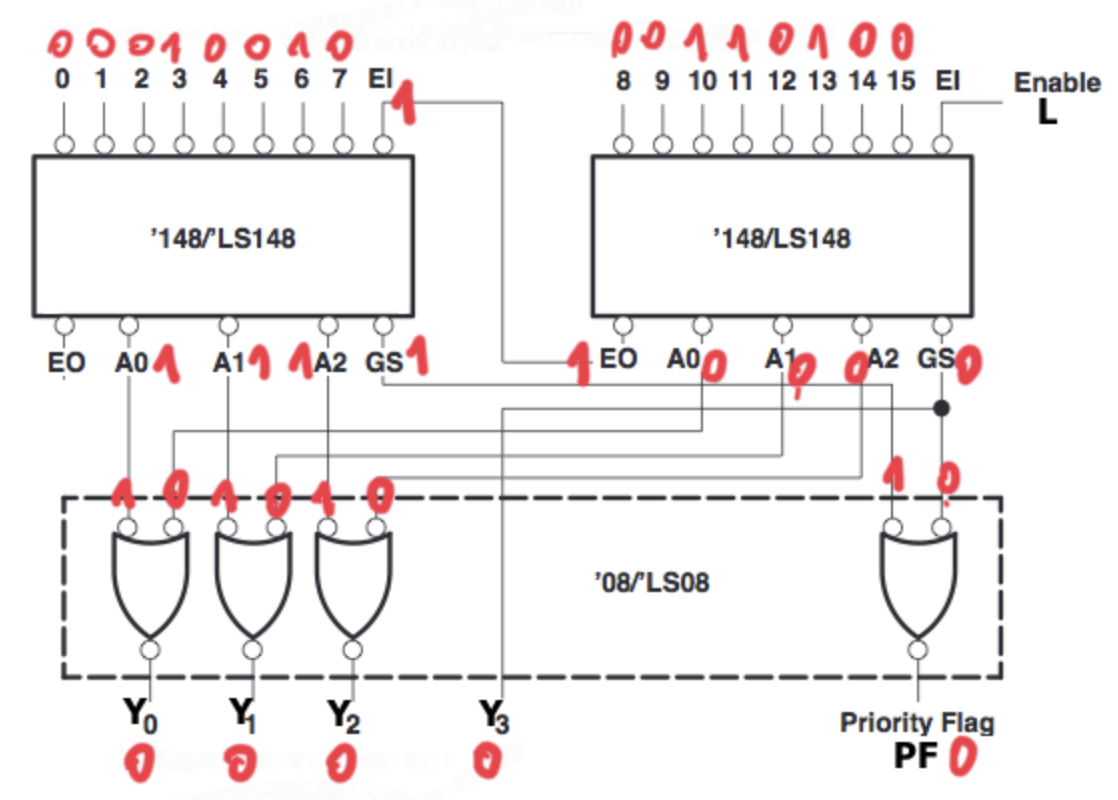

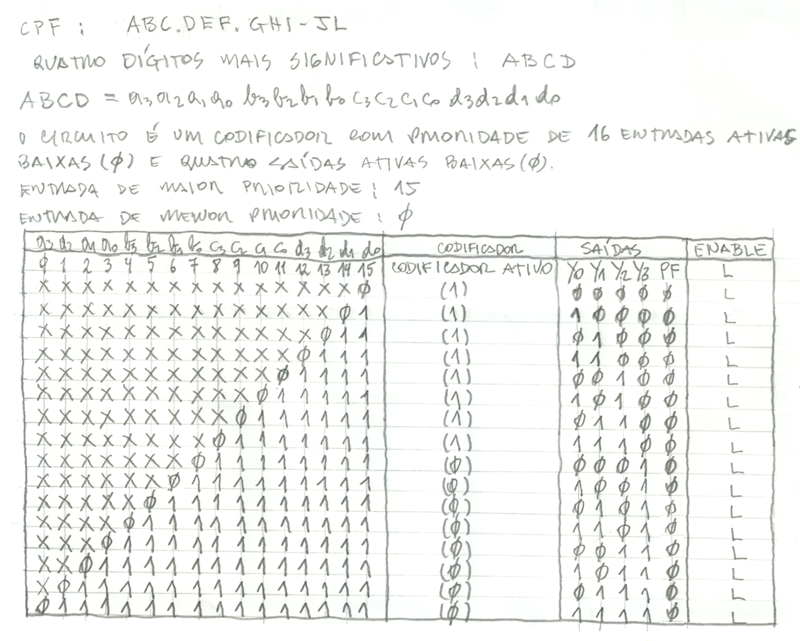

1.Os CIs 74LS148, mostrados na Fig.1, é um codificador com prioridade cujas entradas 0 até 15 são iguais à representação BCD dos quatros dígitos mais significatvos do seu CPF. Determine os valores lógicos das saídas Y0Y1Y2Y3 e PF(Priority Flag), considerando a tabela verdade do CI mostrada.
Solução

Fig.1

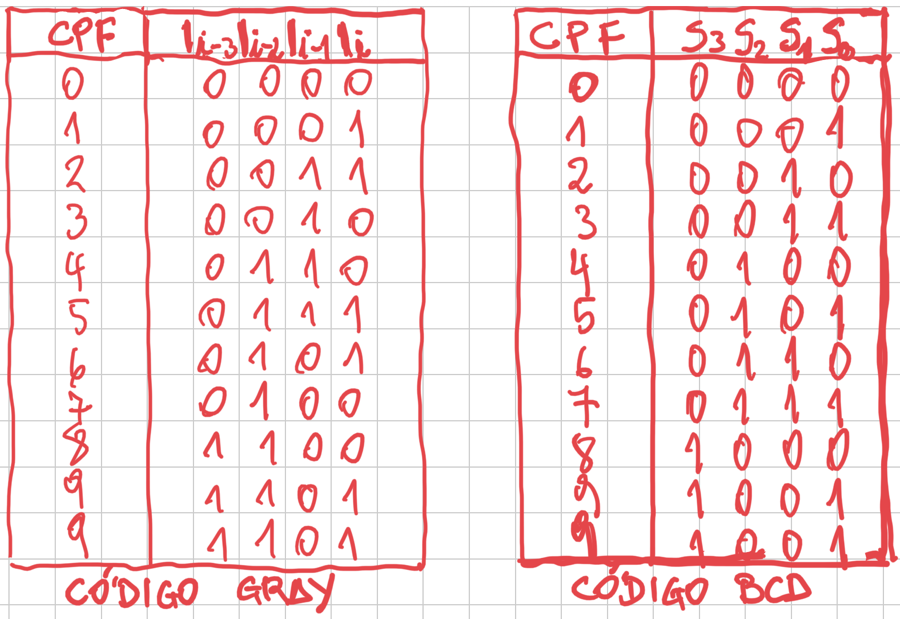

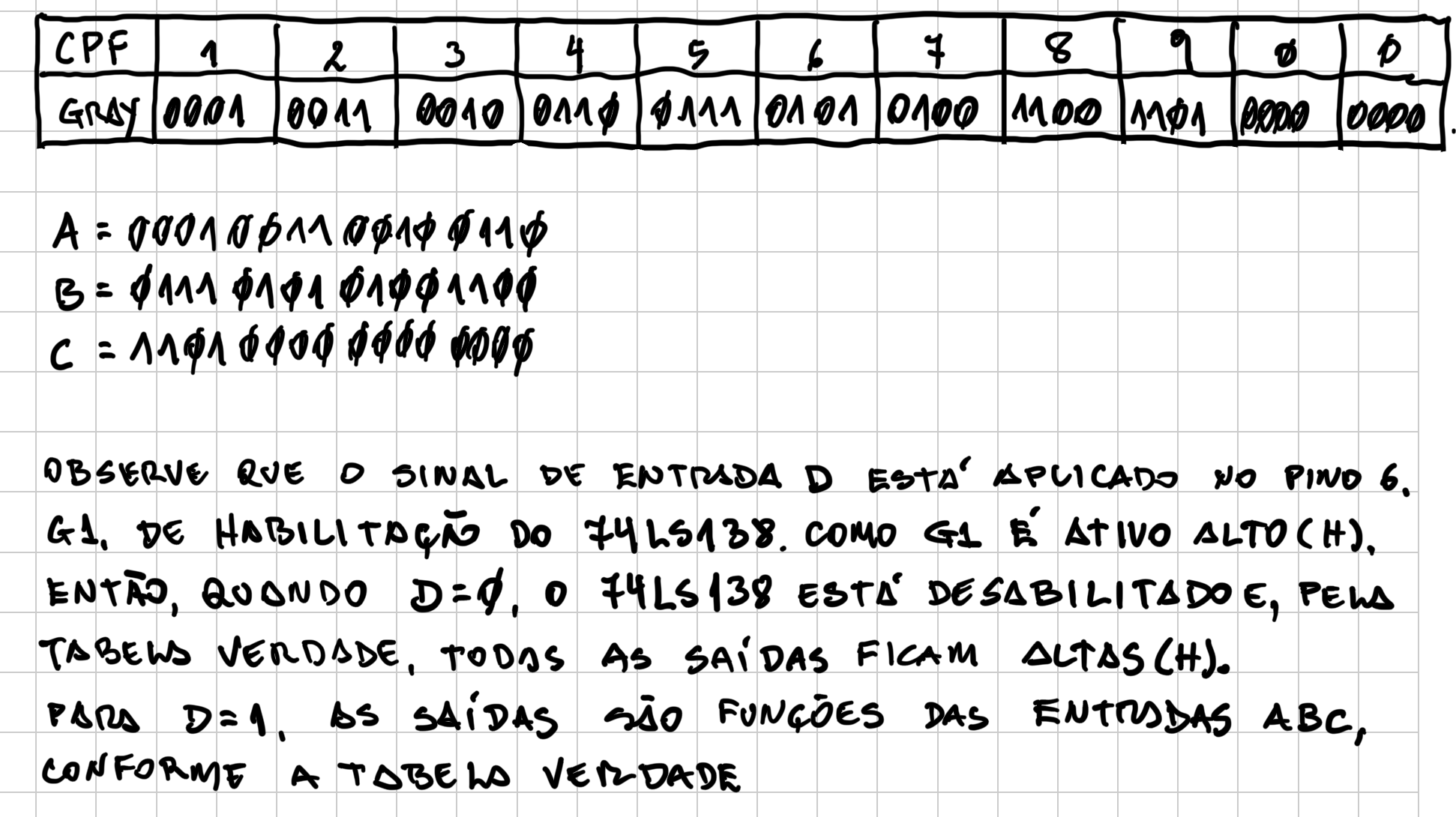

3.Na Fig.3, considere que as formas de onda dos sinais A, B, C são iguais `a representação em código GRAY, no tempo, dos dígitos do seu CPF abcdefghijl do seguinte modo: A=abcd, B=efgh e C=ijll, e os pinos (4) e (5) do CI estão ligados no nível baixo, o pino (6) está ligado o sinal D. Então desenhe as formas de onda das saídas Y0, Y3, Y5 e Y7.
Solução

Fig.3

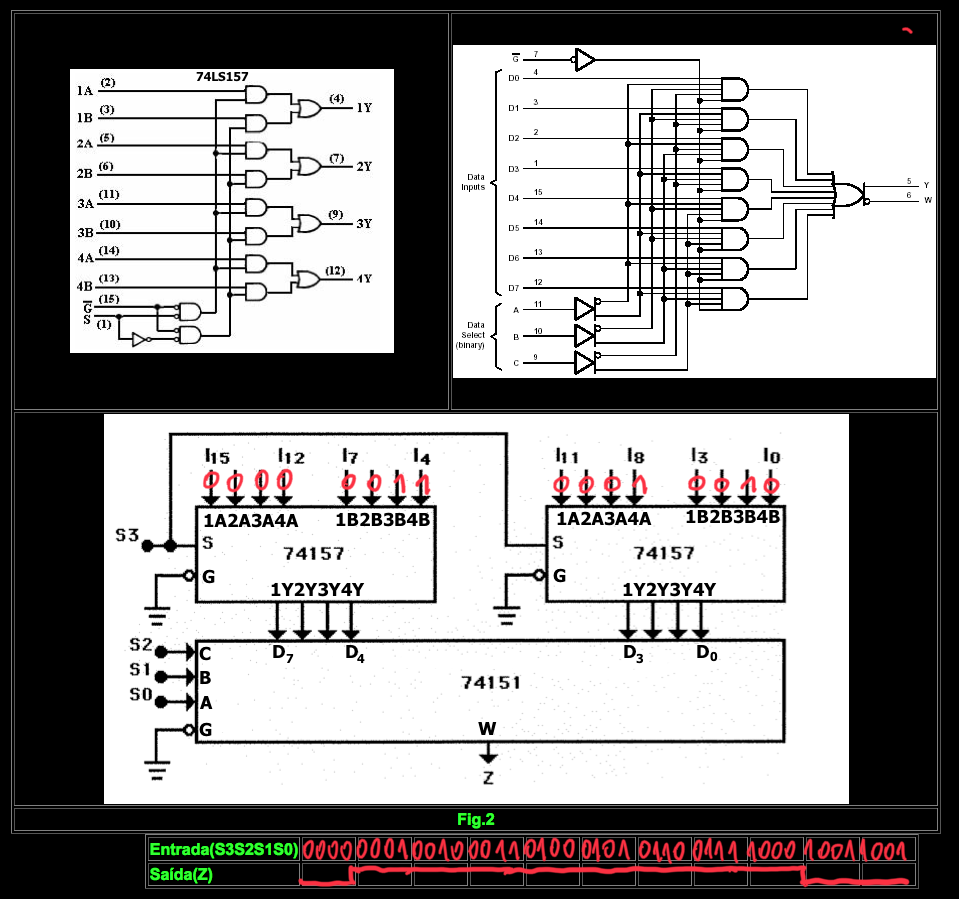

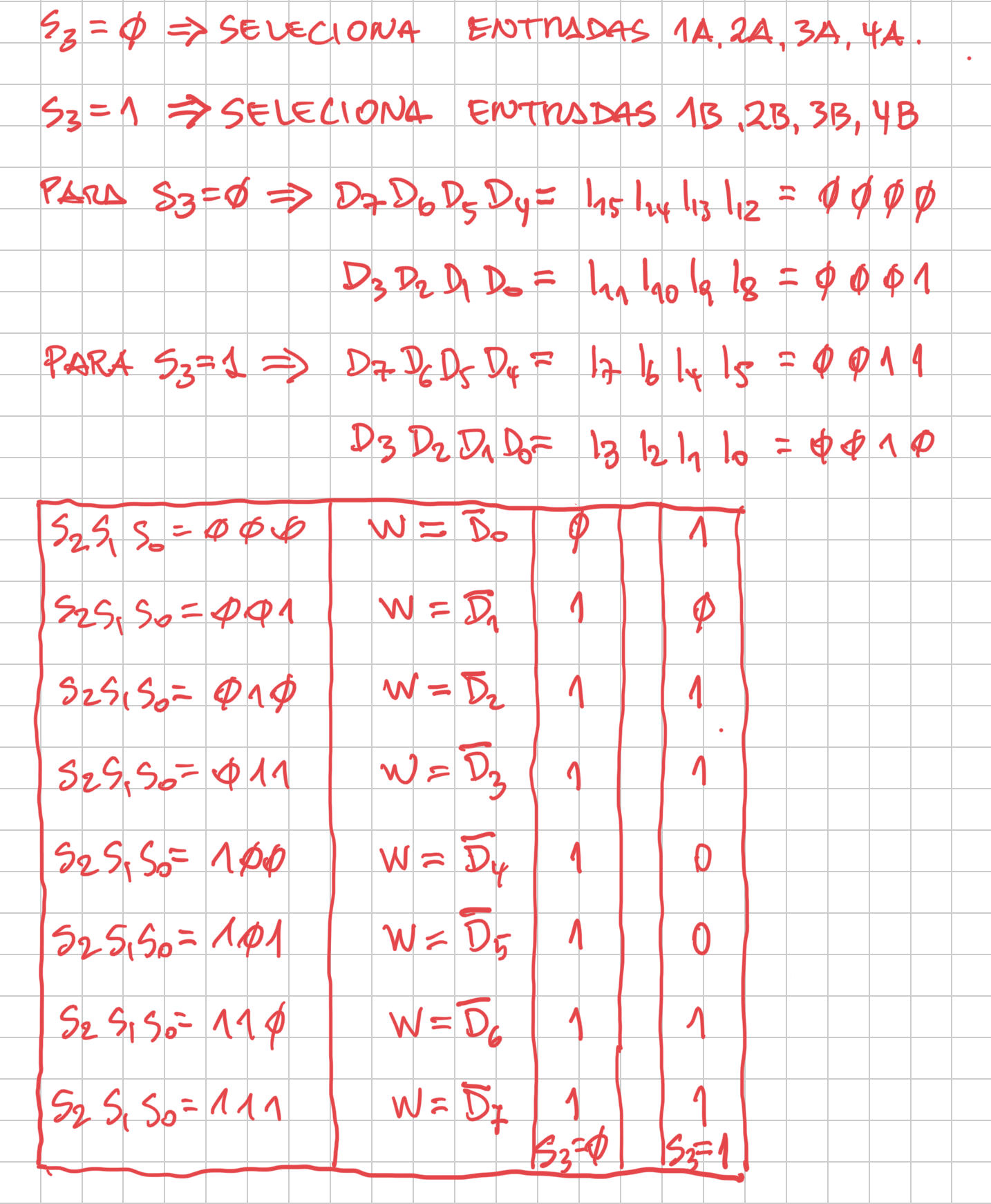

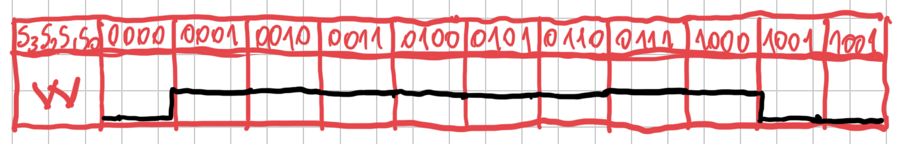

4.No circuito da Fig.4, o CI 74HC151 tem como entradas os sinais DCBA e as saídas W e Y. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos significativo, desenhe a forma-de-onda do sinal de saída W(para CPF par) ou Y(para CPF ímpar) para toda a sequência das entradas.
Solução

Fig.4

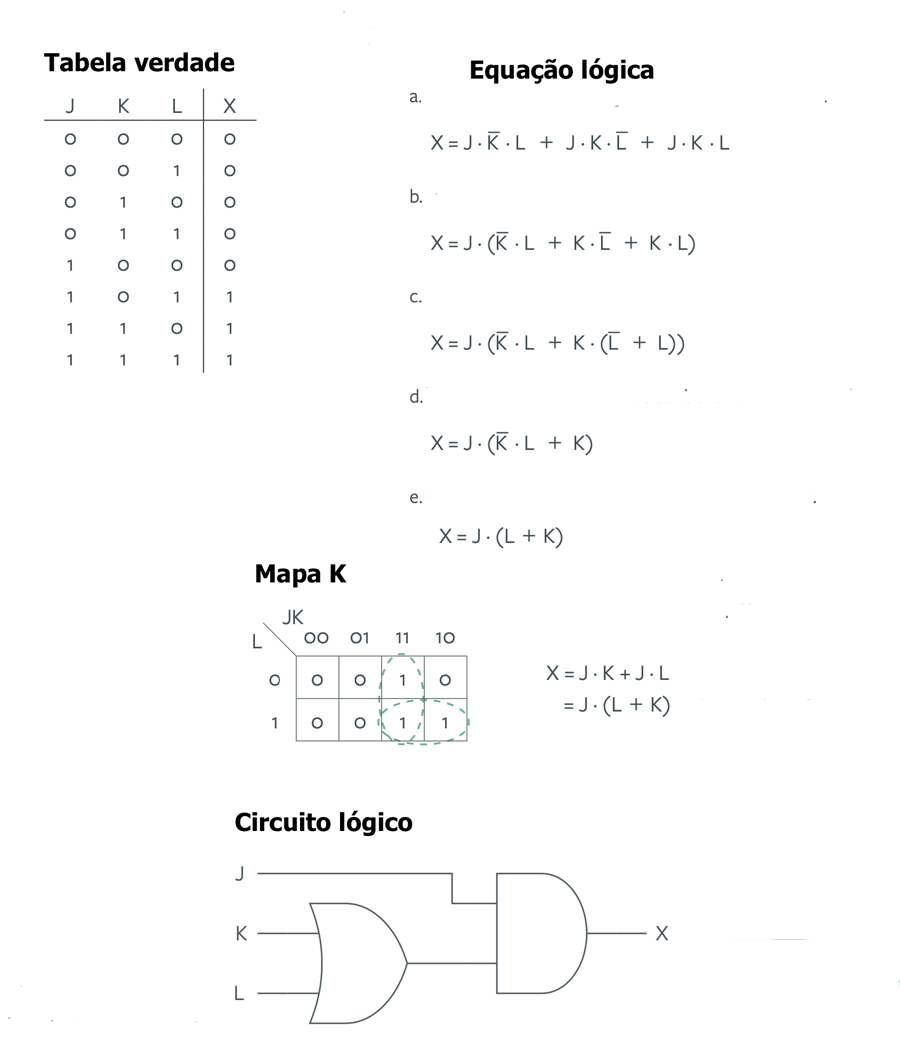

5. As inundações podem ser previstas com antecedência, permitindo que aqueles que possam ser afetados estabeleçam defesas ou evacuem. A previsão simples utiliza a quantidade de chuva(precipitação pluviométrica), bem como outras condições, como o nível do rio (o nível da água no rio) e a umidade do solo(solo encharcado), para determinar se é provável que ocorra uma inundação.
Se o nível do rio estiver alto, ele pode estar perto de transbordar, enquanto que se a umidade do solo for alta, ele não consegue reter mais água. Chuvas intensas ao mesmo tempo que qualquer um deles causariam inundações. Uma previsão deve, portanto, ser feita nestas condições.

Projete um circuito digital que forneça uma saída X, em função da precipitação(J), do nível do rio(K) e da umidade do solo(L), que alarme qundo as condições de inudação acontecerem. Considere que os sensores tem saídas ALTAS quando as condições limites forem alcançadas.

Utilize a menor quantidade possível de portas lógicas.
Solução

Fig.5

Fig.5
