Roteiro







1.O circuito lógico com o MUX SN74ALS151 tem as entradas D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 iguais representação em código HEXADECIMAL, em binário, dos quatros dígitos mais significativos do CPF. Sabendo que os sinais de entradas G3G2G1G0 são iguais representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, determine o nível da saída OUT, no pino (6) do CI 74ALS151(MUX2), para cada entrada G3G2G1G0.
Solução






Fig.1





CPF:_123456789-00_

D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 = _0001.0010.0011.0100_(bin)





CPF(DECIMAL) 1 2 3 4 5 6 7 8 9 0 0
G3G2G1G0(GRAY) 0001 0011 0010 0110 0111 0101 0100 1100 1101 0000 0000
Saída OUT ˜D1 ˜D3 ˜D2 ˜D6 ˜D7 ˜D5 ˜D4 ˜D12 ˜D13 ˜D0 ˜D0
Saída OUT 1 1 0 1 1 0 0 0 1 1 1





Observações

G3=0 --> entrada D0 do MUX2 selecionada e será igual saída Y do MUX0
G2G1G0 determinam entrada do MUX0 igual a Y

G3=1 --> entrada D1 do MUX2 selecionada e será igual saída Y do MUX1
G2G1G0 determinam entrada do MUX1 igual a Y

Saída OUT igual a saída W(pino 6) MUX2 é igual a saída Y invertida

˜Di igual a inversão de Di









2.O CI 74HC42 da Fig.2 tem as entradas DCBA iguais à representação BCD dos números do seu CPF, do mais significativo para o menos significativo.
Então, determine os níveis lógicos das saídas 0123456789 para cada uma das entradas DCBA correspondentes.
Solução






Fig.2





CPF:_123456789-00_





CPF(DECIMAL) 1 2 3 4 5 6 7 8 9 0 0
DCBA(BCD) 0001 0010 0011 0100 0101 0110 0111 1000 1001 0000 0000
Saída 0 1 1 1 1 1 1 1 1 1 0 0
Saída 1 0 1 1 1 1 1 1 1 1 1 1
Saída 2 1 0 1 1 1 1 1 1 1 1 1
Saída 3 1 1 0 1 1 1 1 1 1 1 1
Saída 4 1 1 1 0 1 1 1 1 1 1 1
Saída 5 1 1 1 1 0 1 1 1 1 1 1
Saída 6 1 1 1 1 1 0 1 1 1 1 1
Saída 7 1 1 1 1 1 1 0 1 1 1 1
Saída 8 1 1 1 1 1 1 1 0 1 1 1
Saída 9 1 1 1 1 1 1 1 1 0 1 1

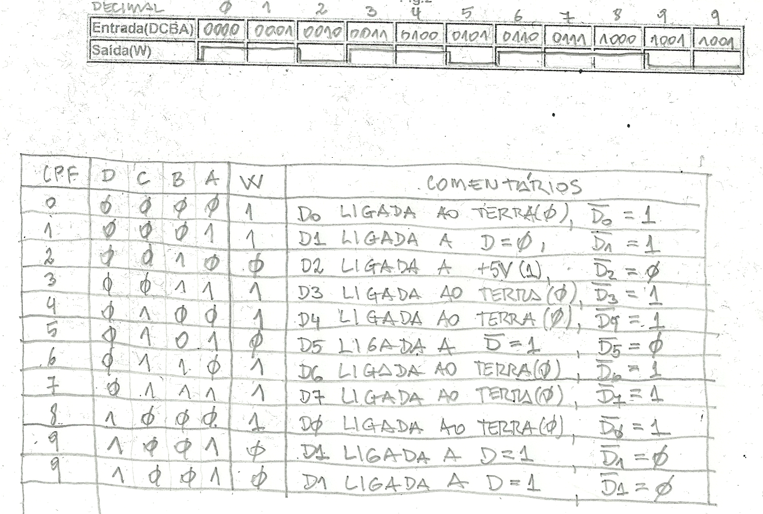

3.No circuito da Fig.3, o CI 74151 tem como entradas os sinais DCBA e a saída W. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos siginificativo, desenhe a forma-de-onda do sinal de saída W para toda a sequência das entradas.
Solução





3ee_fig1
3ee_questao1_fig2
Fig.3







fig3

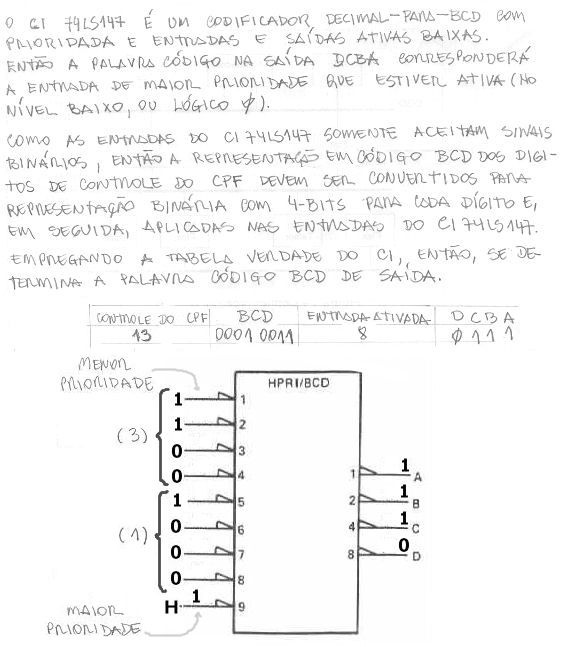

4. No circuito da Fig.4 temos o símbolo lógico e a tabela verdade do CI 74LS147, a entrada 9 está no nível ALTO(H) e as demais entradas (1 a 4, e 5 a 8) tem a representação em código BCD de cada um dos dígitos do número de controle de seu CPF. Então, determine os níveis lógicos das saídas DCBA. Mostre detalhadamente sua resposta na Fig.4.
Solução





fig7a
fig7


Fig.4





fig4







5. Mostre como usar CIs 74S138s para formar um decodificador 1 de 16. Desenhe o circuito mostrando todas as entradas e saídas.
Solução





fig5
