Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2024.2
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão


1. O circuito lógico com o MUX SN74LS150 tem as entradas E0E1E2E3E4E5E6E7E8E9E10E11E12E13E14E15 iguais às formas de ondas mostradas na Fig.1. Sabendo que os sinais de entradas DCBA são iguais a forma de onda da representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, do dígito mais significativo para o dígito menos significativo, desenhe a forma de onda da saída W OUTPUTS, no pino (10) do CI 74ALS150.
Solução

Fig.1

2. Os CIs SN74LS348, com saídas tri-state(alta impedância), mostrados na Fig.2, é um circuito cujas entradas 0 até 31 são iguais à representação ASCII das quatro letras iniciais do seu nome, primeiro sobrenome, segundo sobrenome, e terceiro sobrenome com paridade ímpar(CPF par) e paridade par(CPF ímpar), e o sinal de habilitação ENABLE está no nível lógico baixo(L). Determine os valores lógicos das saídas Y5 Y4Y3 Y2 Y1 Y0, considerando a tabela verdade do CI mostrada. Considere a ordem de significância das entradas do circuito com os bits mais significativos da palavra de entrada aplicados nas entradas mais significativas do circuito.
Solução

Fig.2

Fig.2

Primeira Inicial = __________=________________________(ASCII) com bit de paridade

Segunda Inicial = __________=________________________(ASCII) com bit de paridade

Terceira Inicial = ___________=________________________(ASCII) com bit de paridade

Quarta Inicial = __________--_=________________________(ASCII) com bit de paridade


Saída Y5Y4Y3Y2Y1Y0 = _____________________

3. Na Fig.3, considere que as formas de onda dos sinais A, B, C são iguais `a representação em código GRAY, no tempo, dos dígitos do seu CPF abcdefghijl do seguinte modo: A=abcd, B=efgh e C=ijll, e os pinos (4) e (5) do CI estão ligados no nível baixo, o pino (6) está ligado o sinal D. Então desenhe as formas de onda das saídas Y0, Y3, Y5 e Y7.
Solução

Fig.3

4. No circuito da Fig.4, o CI 74HC151 tem como entradas os sinais DCBA e as saídas W e Y. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos significativo, desenhe a forma-de-onda do sinal de saída W(para CPF par) ou Y(para CPF ímpar) para toda a sequência das entradas.
Solução

Fig.4

CPF(DECIMAL)
DCBA(BCD)
Saída Y
Saída W

5. As inundações podem ser previstas com antecedência, permitindo que aqueles que possam ser afetados estabeleçam defesas ou ou sejam evacuados. A previsão simples utiliza a quantidade de chuva(precipitação pluviométrica), bem como outras condições, como o nível do rio (o nível da água no rio) e a umidade do solo(solo encharcado), para determinar se é provável que ocorra uma inundação.
Se o nível do rio estiver alto, ele pode estar perto de transbordar, enquanto que se a umidade do solo for alta, ele não consegue reter mais água. Chuvas intensas ao mesmo tempo que qualquer um deles causariam inundações. Uma previsão deve, portanto, ser feita nestas condições.

Fig.5

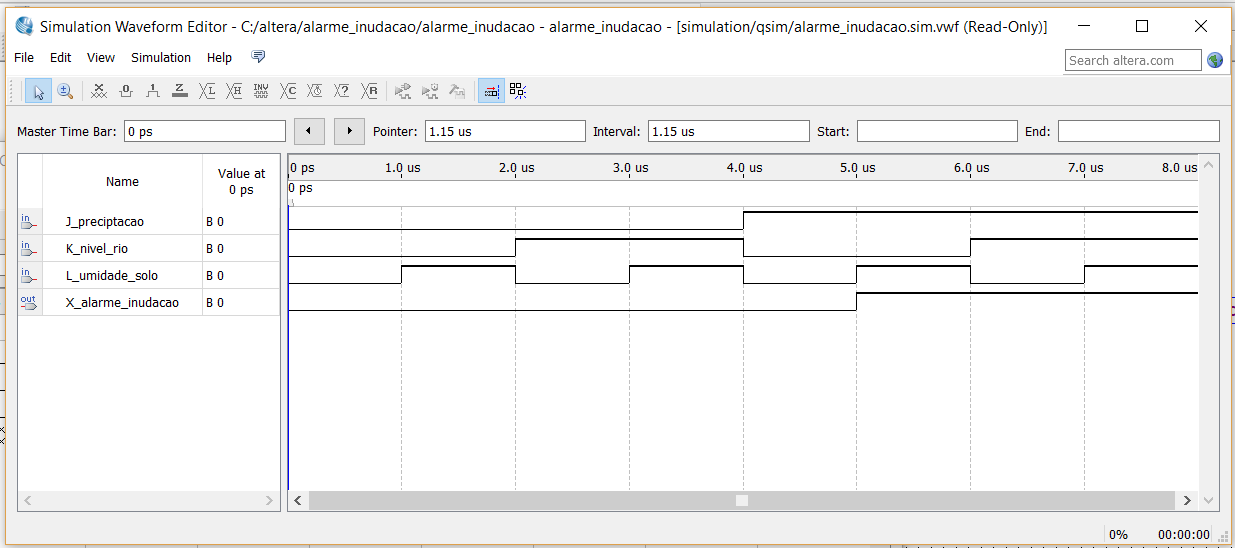

Um circuito digital de alarme fornece uma saída X ALTA, em função das entradas dos sensores de precipitação(J), do nível do rio(K) e da umidade do solo(L) e os sensores tem saídas ALTAS quando as condições limites forem alcançadas. O registro dos sinais digitais de entradas e saída do circuito digital de alarme apresenta as formas de ondas da Fig.6.

Fig.6

Projete o circuito digital de alarme que fornece uma saída X, em função da precipitação(J), do nível do rio(K) e da umidade do solo(L), que alarme qundo as condições de inundação acontecerem.

Utilize a menor quantidade possível de CIs.
Solução
