Roteiro

• As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a primeira prova  do curso no Semestre 2022.1
• Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
• As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
• Tente resolver sem qualquer ajuda externa(livro, anotações ou  colegas).
• Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
• Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
• Simplifique as equações dos problemas que exigem simplificação.
• Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questão.

9-4. Mostre como usar CIs 74S138s para formar um decodificador 1 de 16. Desenhe o circuito mostrando todas as entradas e saídas.
Solução

9-31. Mostre como dois CIs 74157 e um CI 74151 podem ser interligados para formar um multiplexador 1 de 16, sem nenhuma outra lógica necessária. Identifique as entradas I0 a I15 para mostrar como elas correspondem ao código de seleção. Desenhe o circuito mostrando todas as entradas e saidas.
Solução

3.O circuito lógico com o MUX SN74ALS151 tem as entradas D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 iguais representação em código HEXADECIMAL, em binário, dos quatros dígitos mais significativos do CPF. Sabendo que os sinais de entradas G3G2G1G0 são iguais representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, determine o nível da saída OUT, no pino (6) do CI 74ALS151(MUX2), para cada entrada G3G2G1G0.
Solução

Fig.3

CPF(DECIMAL)

G3G2G1G0(GRAY)

Saída OUT

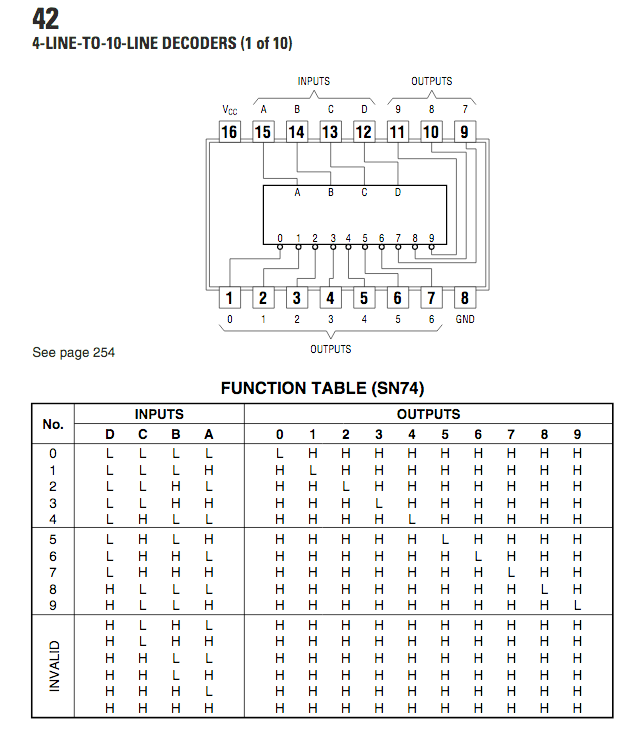

4.O CI 74HC42 da Fig.4 tem as entradas DCBA iguais à representação BCD dos números do seu CPF, do mais significativo para o menos significativo.
Então, determine os níveis lógicos das saídas 0123456789 para cada uma das entradas DCBA correspondentes.
Solução

Fig.4
