Aluno:______________________________________________________ CPF Nº:___________________

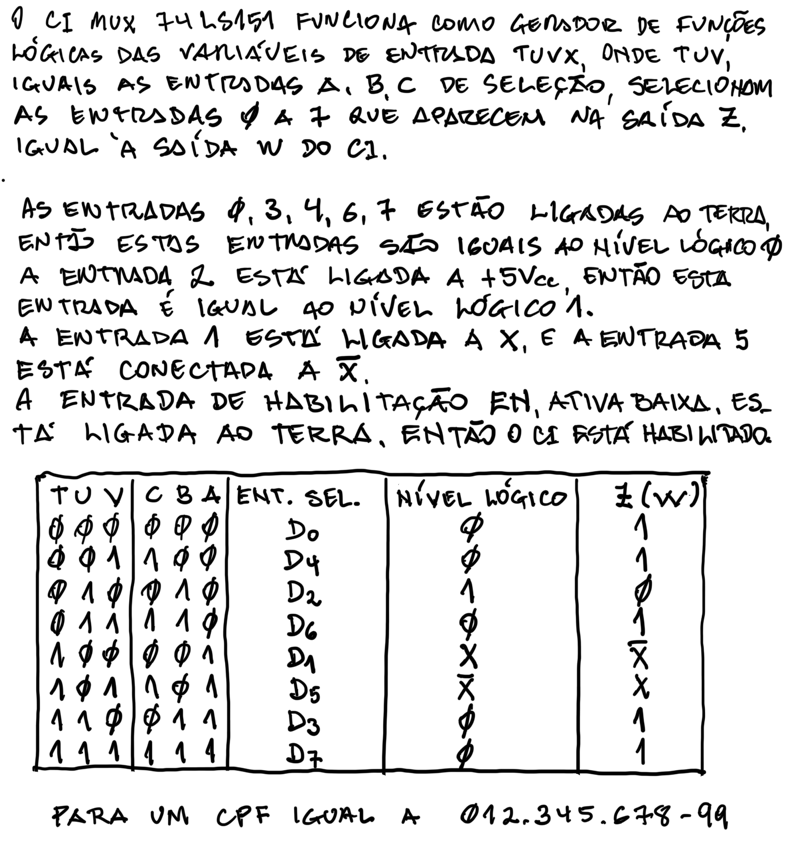

1.No circuito da Fig.1, o CI 74LS151 tem como entradas os sinais TUVX e a saída Z. Considerando que as entradas TUVX representam o código Gray dos dígitos de seu CPF aplicados do dígito mais significativo até o menos significativo, desenhe a forma-de-onda do sinal de saída Z para toda a sequência das entradas.
Solução

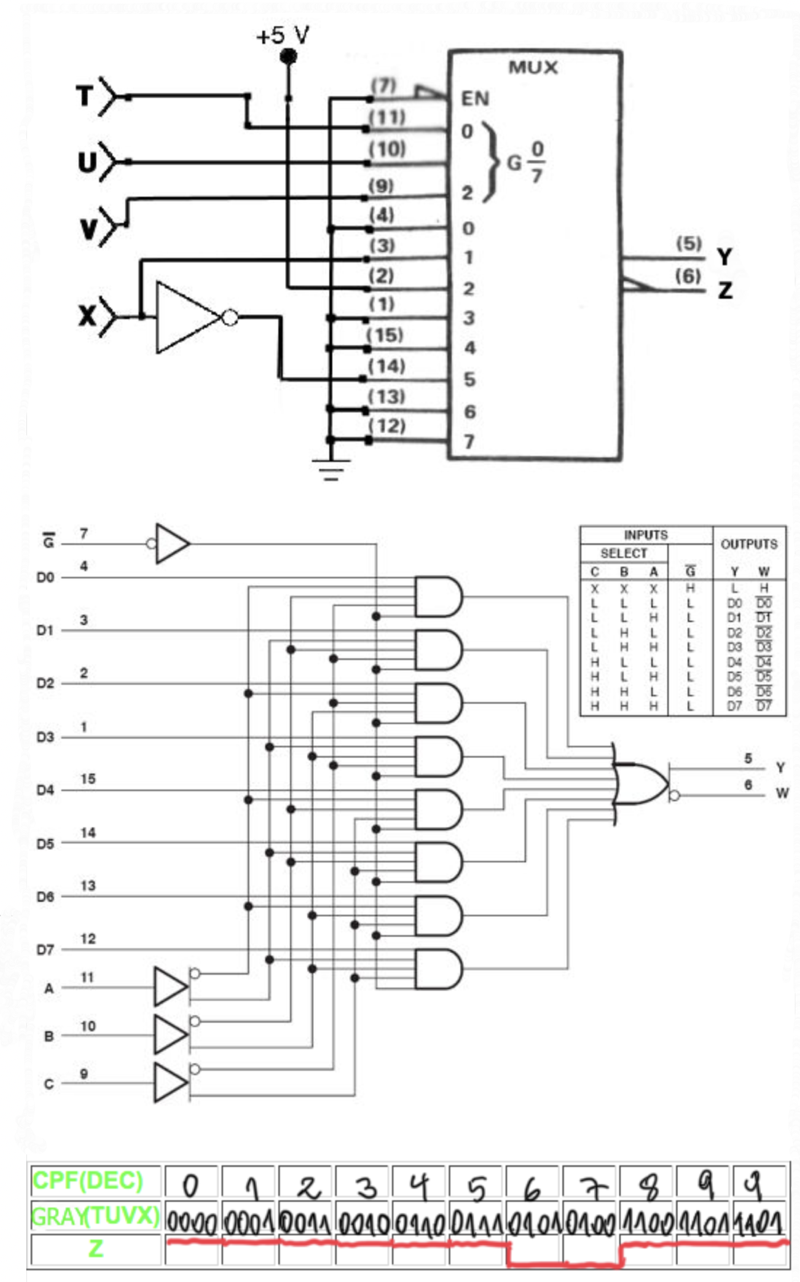

Fig.1

Fig.1

Valor da questão = 5

Cada coluna completamente correta = 0,45

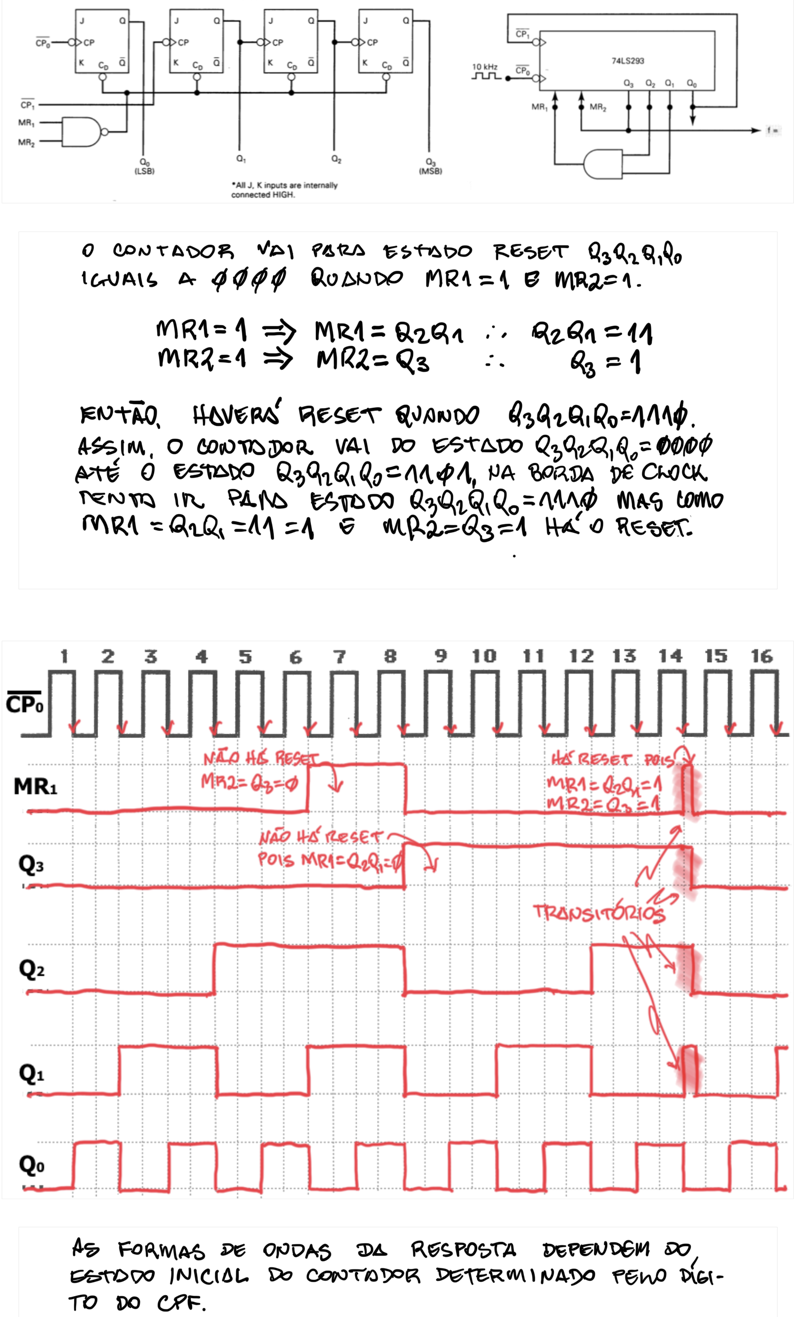

2.A figura abaixo mostra o diagrama lógico de contador assíncrono de quatro bits 74LS293. Analise sua operação, desenhe as formas de onda para cada sinal de saída Q0, Q1, Q2, Q3, e MR1, na configuração mostrada. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação Gray do segundo menor dígito do seu CPF, se o CPF for par; e igual à representação Gray do segundo maior dígito do CPF, se o CPF for ímpar.
Solução

Valor da questão = 5
Cada forma de onda de saída Q0, Q1, Q2, Q3, e MR1, completamente correta = 1
