Aluno:______________________________________________________ CPF Nº:___________________

1. Na Fig.1, considere que os sinais nas entradas A, B, C e G1 são iguais `a representação GRAY do dígito mais significativo do seu CPF, e os pinos (4) e (5) do CI estão ligados no nível baixo(L). Mostre, no circuito, os níveis lógicos de todas as entradas ABCG1, pino 4, pino 5 e saídas Y0Y1Y2Y3Y4Y5Y6Y7. Então, indique abaixo, os valores dos níveis lógicos (0, 1) das entradas ABCG1 e das saídas Y0Y1Y2Y3Y4Y5Y6Y7.
Solução

Fig.1

CPF:________________________________

Representação GRAY do dígito mais significativo do seu CPF = G1CBA =_________________

G1CBA = _______________________(bin) Y0Y1Y2Y3Y4Y5Y6Y7 = ______________________________(bin)

Valor da questão = 5

Níveis lógicos (H, L) das entradas G1CBA corretos = 1

Níveis lógicos (H, L) das saídas Y0Y1Y2Y3Y4Y5Y6Y7 totalmente corretos = 4

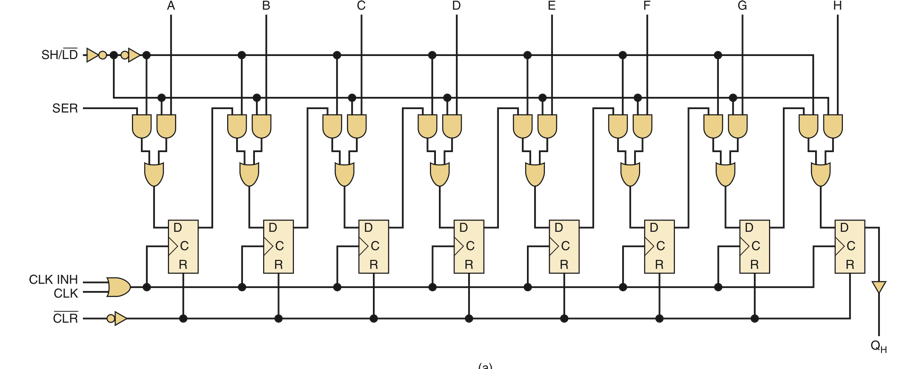

2.A figura abaixo mostra o circuito lógico do registrador SN74LS166, com flip-flps tipo D, providos de entrada diretas reset(R), entrada de dados D e clock C. Inicialmente, todos os flip-flops (QA), (QB), (QC), (QD), (QE), (QF), (QG) e QH estão no estado iguais a representação ASCII, paridade ímpar, da primeira letra do seu nome, ABCDEFGH são iguais a 00000000, CLK INH=0, SH/LD=1, CLR=1 e SER igual 0. Então, determine os valores lógicos das saídas (QA), (QB), (QC), (QD), (QE), (QF), (QG) e QH, depois de quatro pulsos de relógio CLK.
Solução

Fig.2

Fig.2

Primeira letra do nome =______

Representação ASCII = __________________________(paridade ímpar)

(QB), (QC), (QD), (QE), (QF), (QG), QH = _____________________________(inicial)

(QB), (QC), (QD), (QE), (QF), (QG), QH = ___________________________(depois de quatro pulsos de relógio CLK)

Valor da questão = 5

Entradas iguais representação ASCII, paridade ímpar, da primeira letra do seu nome completamente corretas = 1

Valores lógicos (0, 1) de todas as saídas (QA), (QB), (QC), (QD), (QE), (QF), (QG) e QH completamente corretos = 4
