Eletrônica Digital - Terceiro Exercício Escolar

barra_de_navegacao

label

Aluno:______________________________________________________ CPF Nº:___________________

1.O circuito lógico com o MUX SN74ALS151 tem as entradas D0D1D2D3D4D5D6D7D8D9D10D11D12D13D14D15 iguais às formas de ondas mostradas na Fig.1. Sabendo que os sinais de entradas G3G2G1G0 são iguais a forma de onda da representação em código BCD dos 11 dígitos do seu CPF, desenhe a forma de onda da saída OUT, no pino (5) do CI 74ALS151(MUX2).
Solução

fig2

Fig.1

Seu CPF:________________________________

Representação em código BCD dos dígitos do seu CPF:_(indicar nas formas de ondas)_

Valor da questão = 5
Formas de ondas de entradas G3G2G1G0 totalmente corretas = 2
Valor da forma de onda de saída OUT, pino (5) do MUX2 74ALS151, totalmente correta = 3

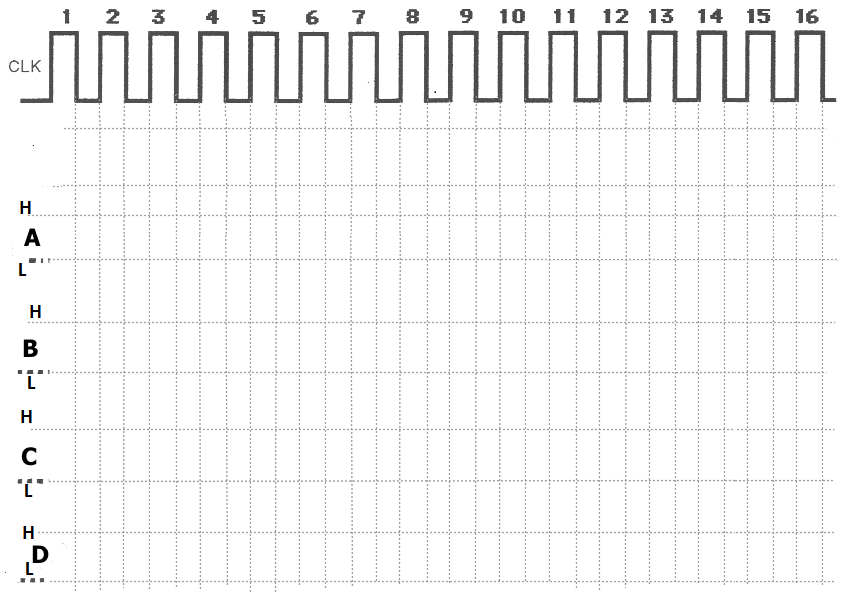

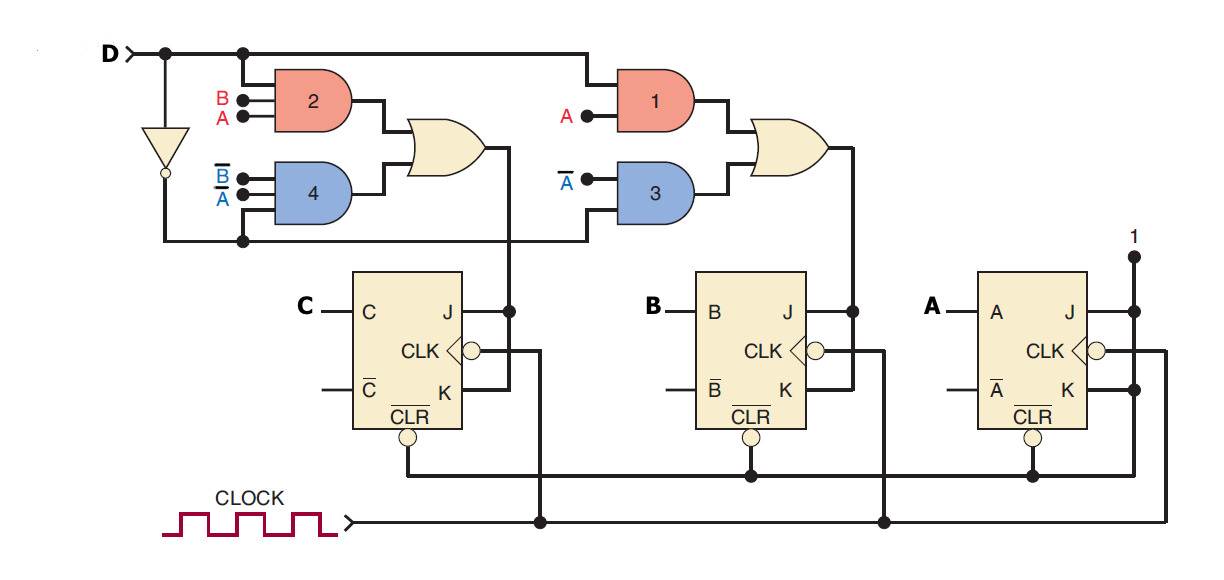

2.Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) das saídas DCBA e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação em código REFLETIDO(GRAY) do segundo menor dígito do CPF(par) e DCBA igual à representação código REFLETIDO(GRAY) do segundo maior dígito do CPF(ímpar).
Solução

Fig,2

Seu CPF:________________________________

Representação em código REFLETIDO(GRAY) do segundo menor dígito do seu CPF(par):_________

Representação em código REFLETIDO(GRAY) do segundo maior dígito do CPF(ímpar):_________

Valor da questão = 5
Módulo do contador correto = 1
Cada forma de onda de saída completamente correta = 1
