Aluno:______________________________________________________ CPF Nº:___________________

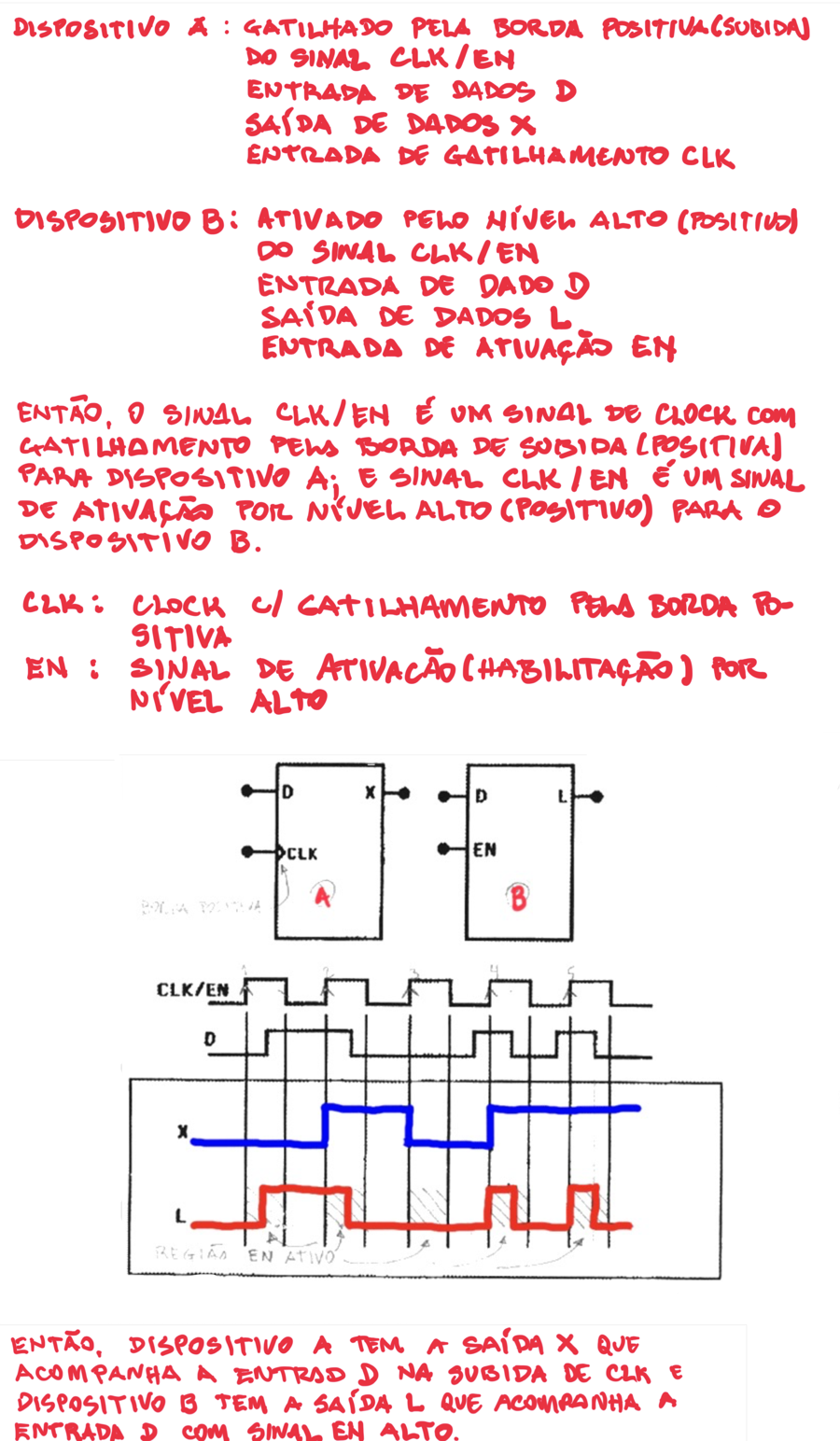

1. A figura abaixo mostra dois circuitos sequenciais e as formas-de-ondas dos sinais de entrada. Supondo que os circuitos estão inicialmente no estado reset, explique a diferença entre os sinais CLK e EN e desenhe as formas-de-ondas dos sinais de saída X e L.
Solução
Fig.1
Valor da questão = 5
Formas de ondas das saídas X e L completamente corretas = 2,5

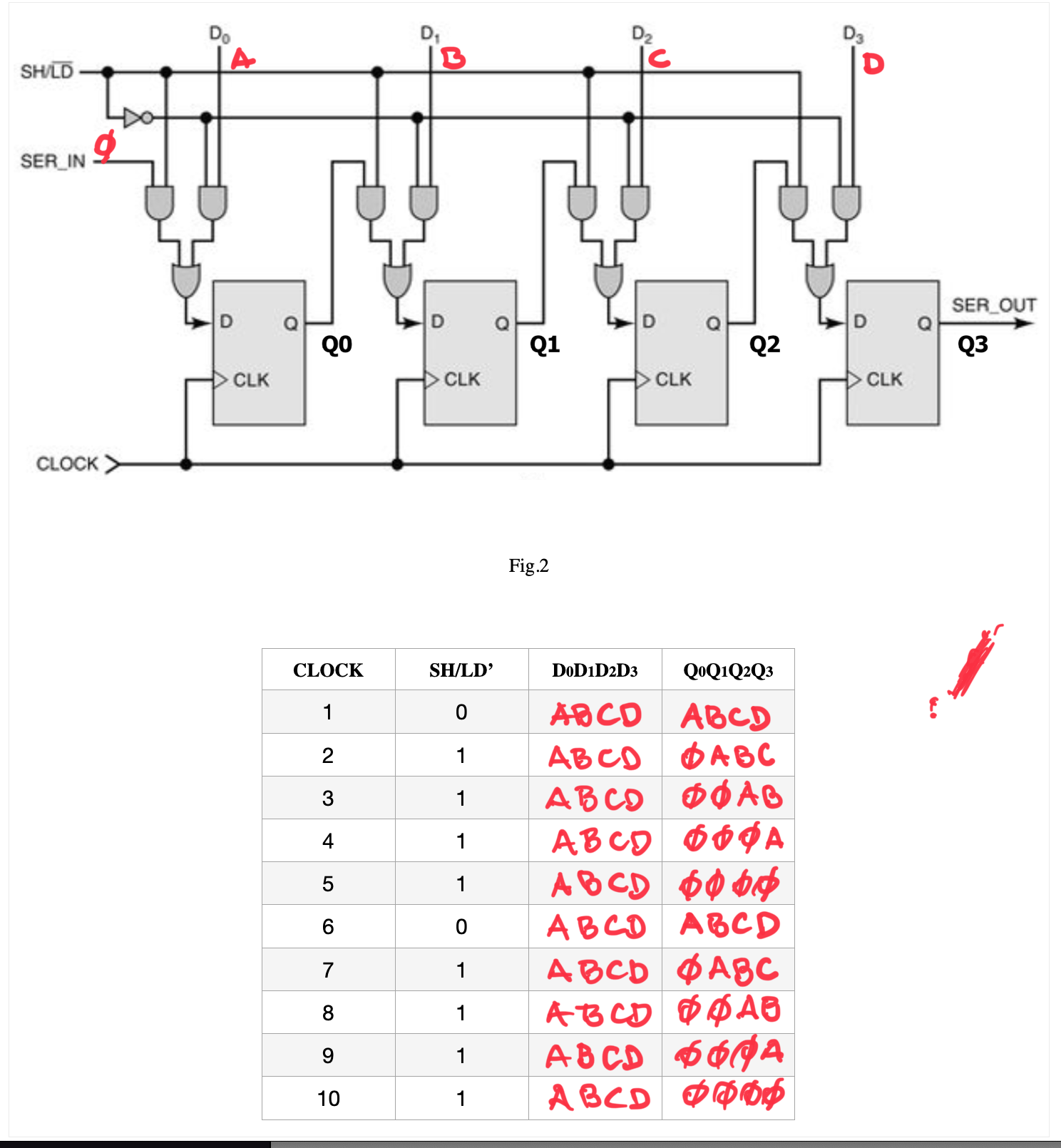

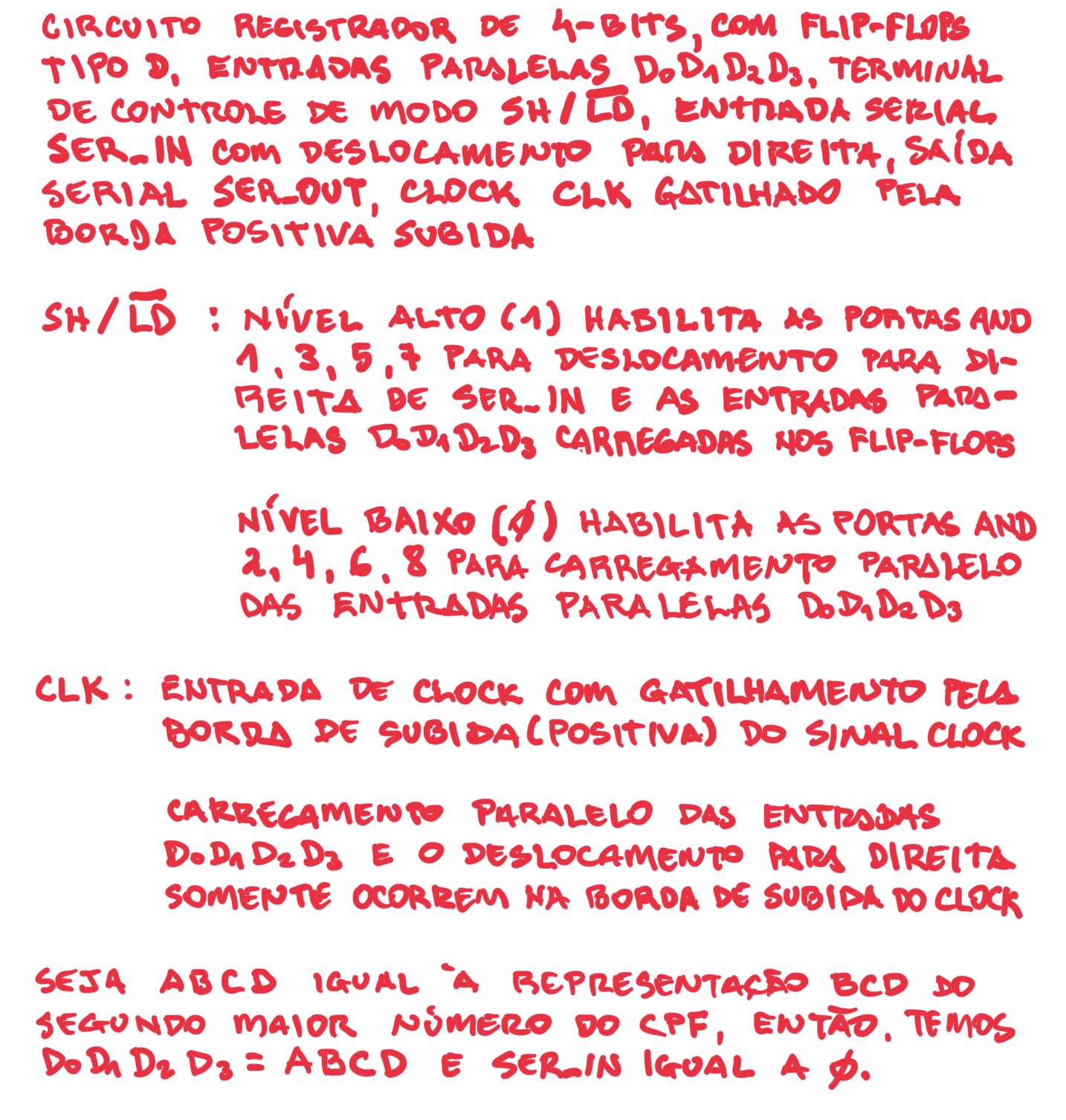

2. A Fig.2 abaixo mostra o circuito lógico do registrador de 4-bits, com sincronismo CLOCK, entradas D0D1D2D3, e entrada SH/LD', com as ligações mostradas. No início, o registrador está RESETADO e com as entradas D0D1D2D3 igual à representação em BCD do segundo maior número do seu CPF, então preencha a tabela com os estados Q0Q1Q2Q3 do registrador depois de cada transição de gatilhamento do CLOCK. Considere a entrada SER_IN igual a 0(nível baixo).
Solução
Fig.2
Seu CPF:________________________________
Segundo maior número do seu CPF:_________ = ________(BCD)
Valor da questão = 5
Cada linha da tabela preenchida completamente correta = 0,5
Atualizada em
9/07/26
