Aluno:______________________________________________________ CPF Nº:___________________

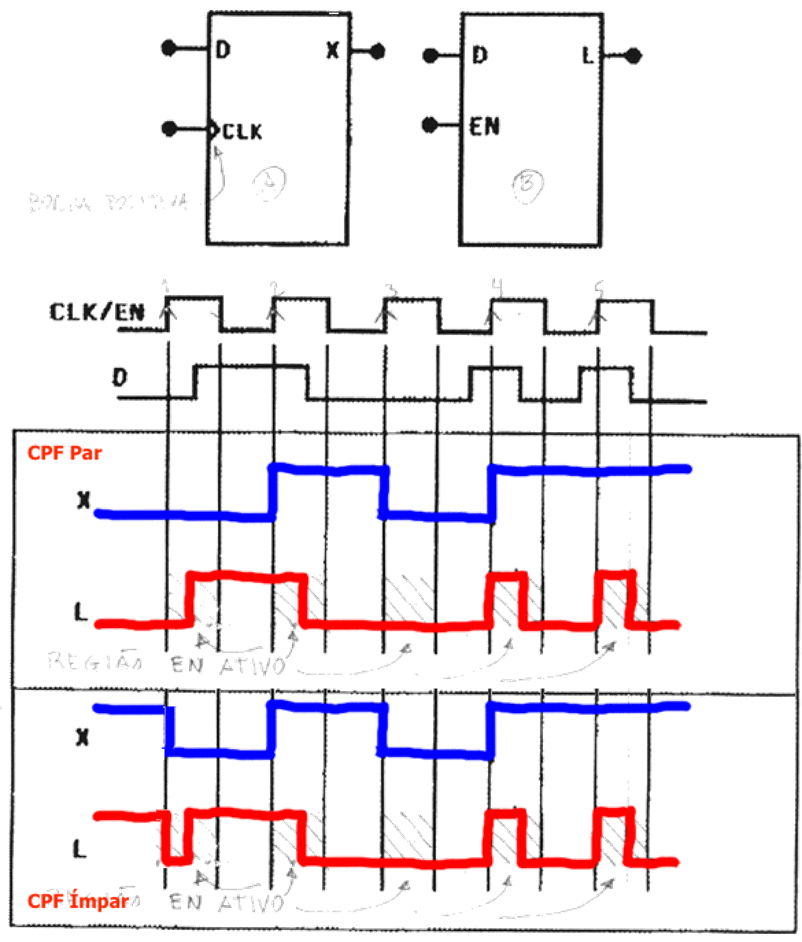

1. A Fig.1 abaixo mostra dois circuitos sequenciais e as formas-de-ondas dos sinais de entrada CLK e EN. Supondo que os circuitos estão inicialmente no estado reset(CPF par) e no estado set(CPF ímpar), desenhe as formas-de-ondas dos sinais de saída X e L.
Solução

Fig.1

CPF = ________________________

Valor da questão = 5

Cada forma de onda X e L completamente correta = 2,5

2. Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) e determine a função da entrada F=1(CPF par) e F=0(CPF ímpar). Considere que inicialmente o contador está com DCBA iguais à representação BCD do segundo maior dígito do seu CPF.
Solução

Fig.2

Fig.3

CPF = ________________________

Segundo maior número = ________

Entradas DCBA = ____________(BCD)

Função da entrada F: __________________________________________________________________________________


Valor da questão = 5

Função da entrada F correta = 1

Cada forma de onda de saída D, C, B, A completamente correta = 1
