Aluno:______________________________________________________ CPF Nº:___________________

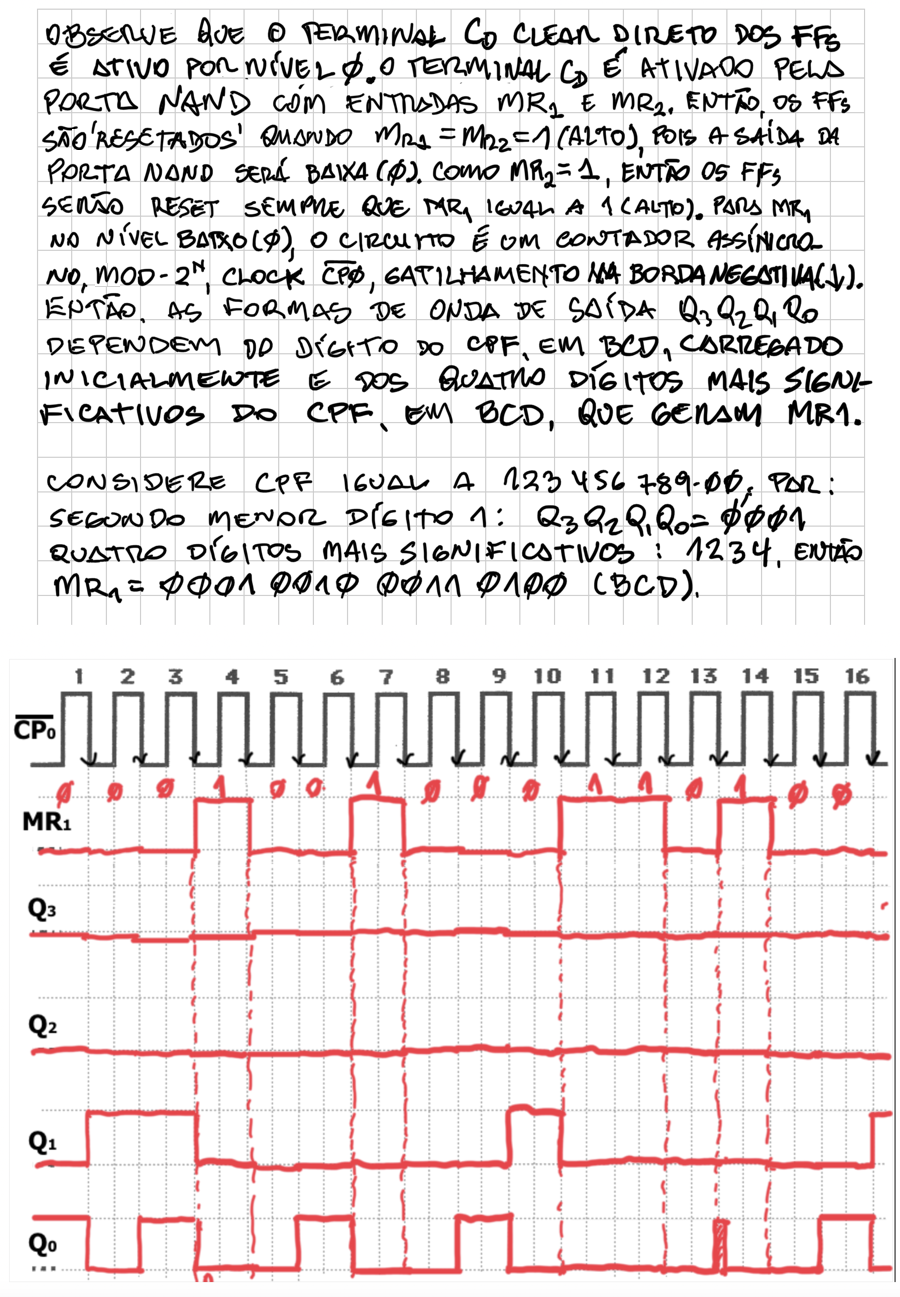

1.A figura abaixo mostra o diagrama lógico de contador assíncrono de quatro bits 74LS293. Analise sua operação, desenhe as formas de onda para cada sinal de saída Q0, Q1, Q2, Q3, e MR1, na configuração mostrada. Use o sinal de clock abaixo e admita que o conteúdo inicial do contador seja igual à representação BCD do segundo menor dígito do seu CPF, se o CPF fôr par; e igual à representção BCD do segundo maior dígito do CPF, se o CPF fôr ímpar. Considere MR1 igual à representação BCD dos quatros números mais significativos do CPF e MR2 igual a 1(ALTO).
Solução
Fig.1
Seu CPF:_123_456_789-00_
Conteúdo inicial do contador = Q0Q1Q2Q3 = _1000_
Valor da questão = 2
Cada forma de onda de saída totalmente correta = 0,4
2.A

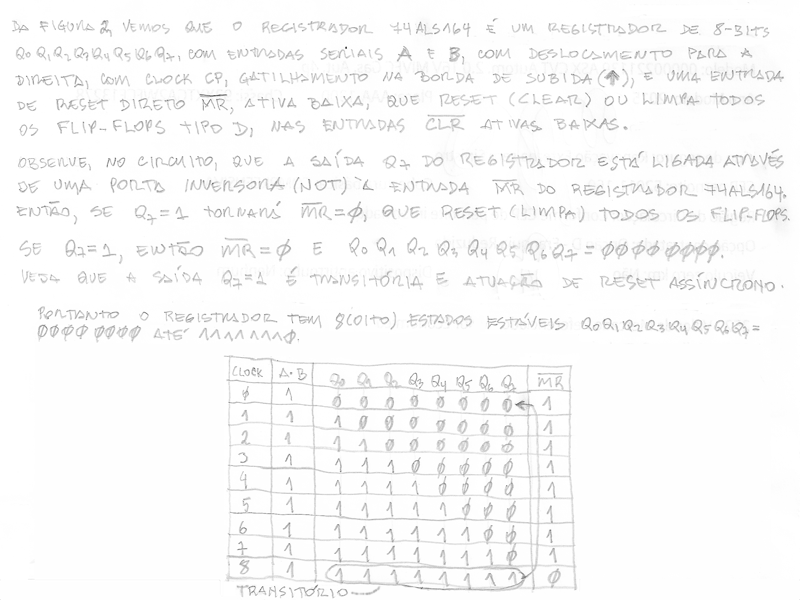

figura abaixo mostra o circuito lógico do registrador 74ALS164, com flip-flps providos de entrada direta reset(CD), entrada de dados A e B e clock CP, com as ligações mostradas, e, no início, o registrador está carregado com a representação em BCD dos números de controle do seu CPF, então responda as questões abaixo.
a) Desenhe as formas de ondas das saídas Q7Q6Q5Q4Q3Q2Q1Q0 do registrador.
Solução
Seu CPF:_123_456_789-00_
Conteúdo inicial do contador = Q0Q1Q2Q3Q4Q5Q6Q7 = _00000000_
Valor da questão = 2
Cada forma de onda de saída totalmente correta = 0,25
Atualizada em
3/05/23
