Aluno:______________________________________________________ CPF Nº:___________________
1. Analise o contador síncrono da Fig.1. Desenhe o diagrama de tempo (formas de onda) e determine a frequência da forma de onda do sinal da saida D do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF.

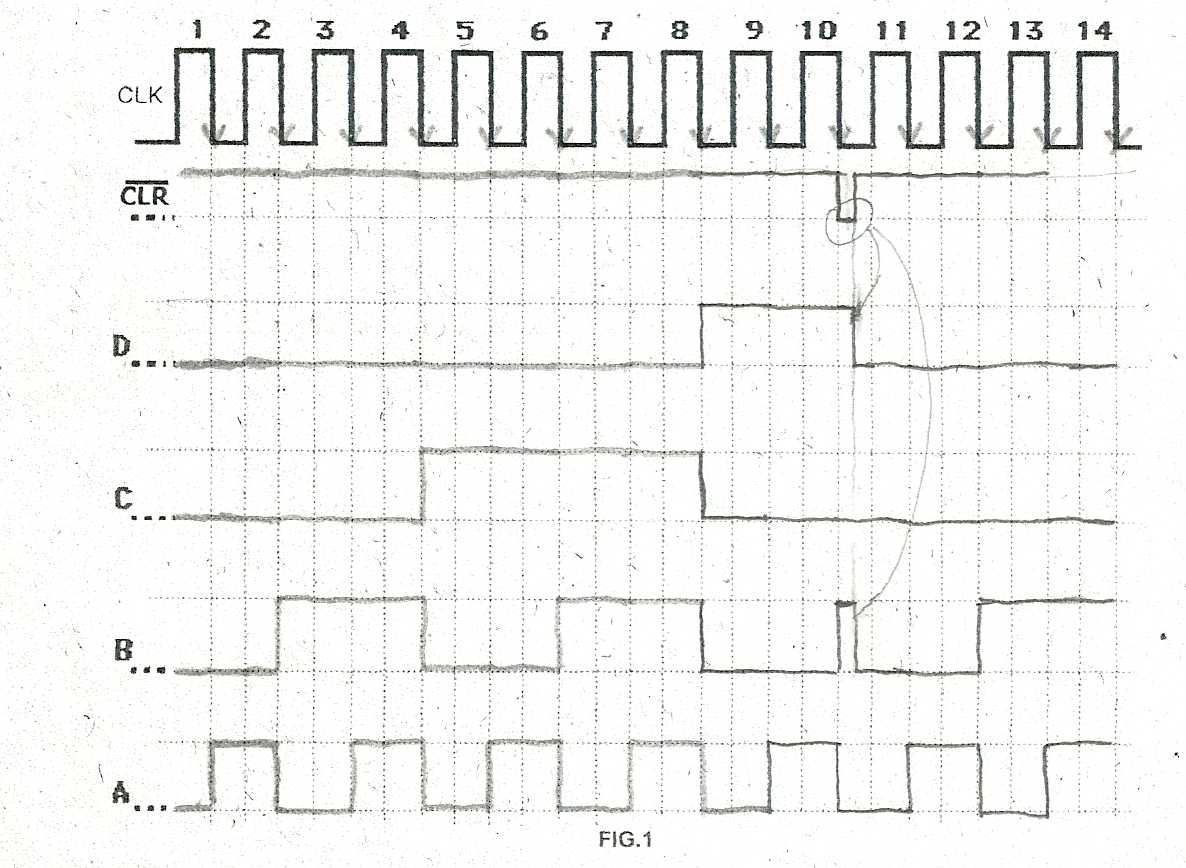

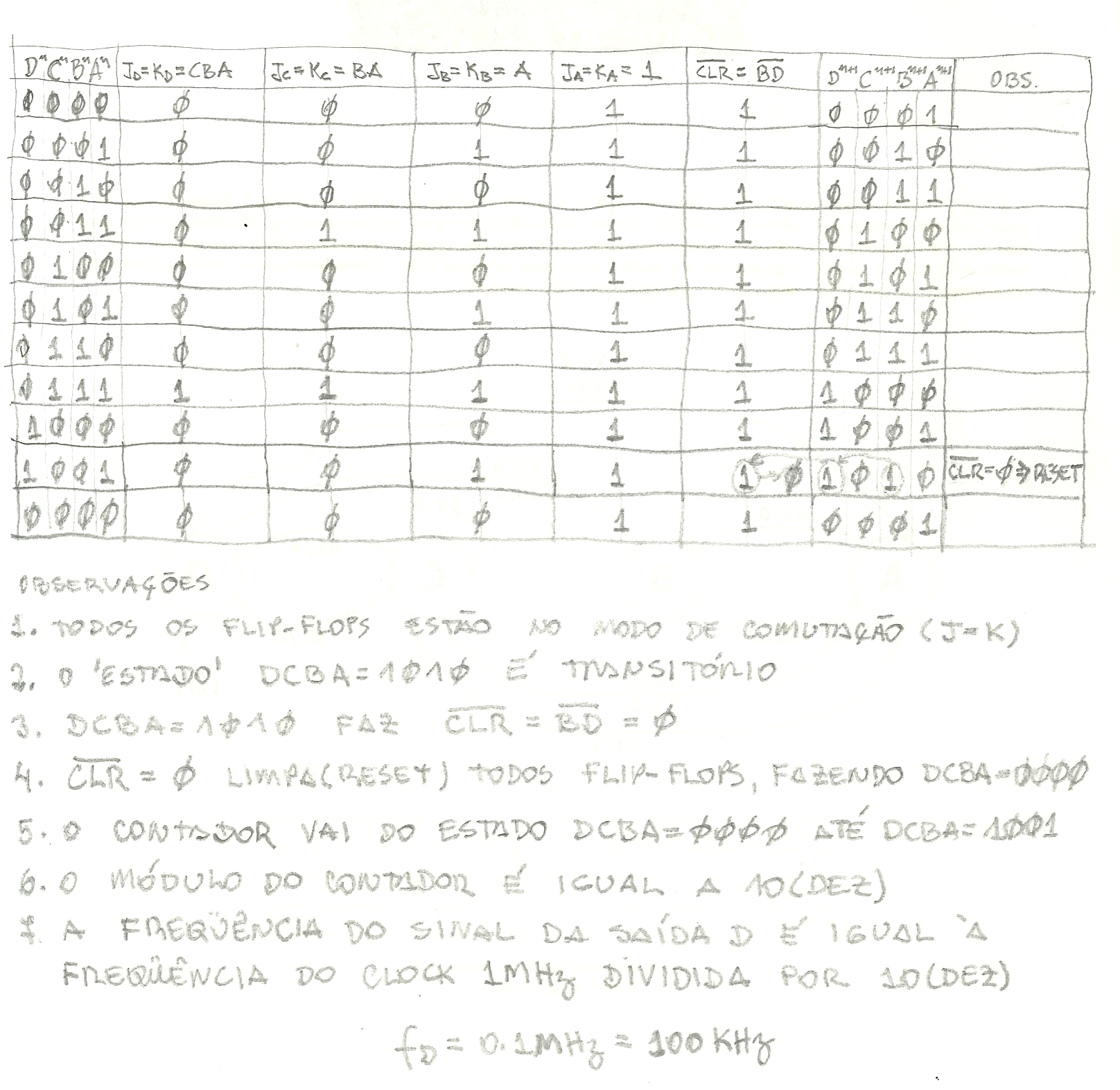

Solução
FIG.1
Valor da questão = 5
Cada forma de onda de saída correta
= 0,8
Frequência do sinal da saída D correta = 1
2. A figura abaixo mostra o circuito lógico do registrador SN74ALS166, com flip-flps providos de entrada diretas reset(R), entrada de dados 1S e 1A e clock C1, com as ligações mostradas, então responda as questões abaixo.
a) Qual o conteúdo QAQBQCQDQEQFQGQH do registrador na próxima borda de clock se IN=1 e OUT=0?..............................................
b)
Qual o conteúdo QAQBQCQDQEQFQGQH do registrador na próxima borda de clock se IN=0 e OUT=1?..............................................
c)
Qual o conteúdo QAQBQCQDQEQFQGQH do registrador na próxima borda de clock se IN=0 e OUT=0?..............................................
d) Qual o conteúdo QAQBQCQDQEQFQGQH do registrador na próxima borda de clock se IN=1 e OUT=1?..............................................
e)
Para cada um dos itens a), b), c) e d), qual a função executada pelo registrador?..................................................................................

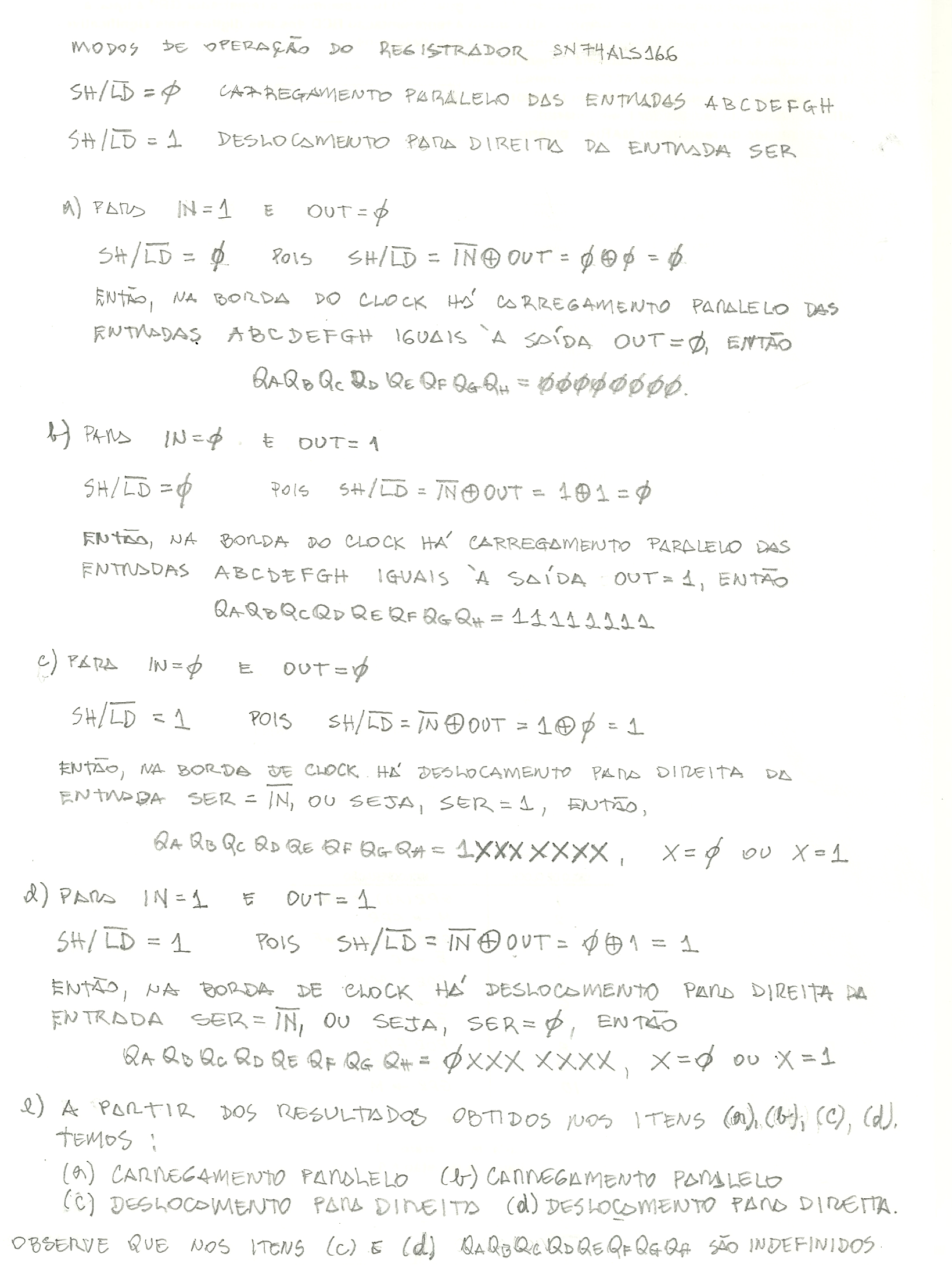

Solução
