1.Analise o contador síncrono da Fig.1. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF.
Solução

FIG.1

Valor da questão = 5
Cada forma de onda de saída correta = 0,8
Módulo correto = 1

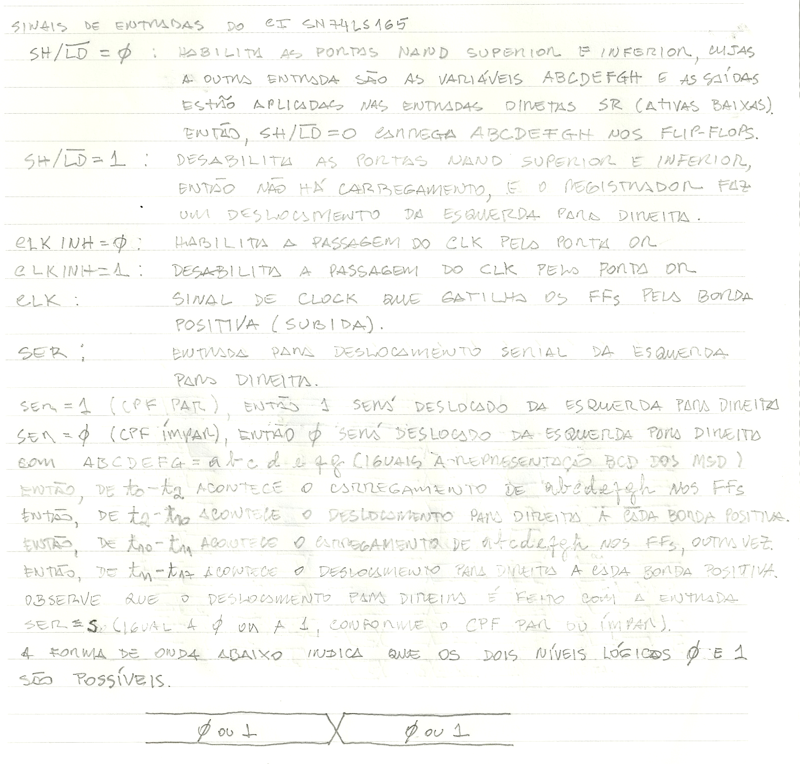

2. A figura abaixo mostra o circuito lógico do registrador SN74LS165, com flip-flps tipo D, providos de entrada diretas set(S) e reset(R), entrada de dados 1D e clock C1. Inicialmente todos os flip-flops no estado RESET, e do instante t=1 até t=17, ABCDEFGH são iguais a representação BCD dos dígitos mais significativos do seu CPF, então desenhe as formas-de-onda das saídas QA, QB, QC, QD, QE, QF, QG e QH para os sinais de entrada mostrados e explique a função da entrada SH/LD. Considere CLK INH = 0 com SER = 1 para CPF par e SER = 0 para CPF ímpar.
Solução

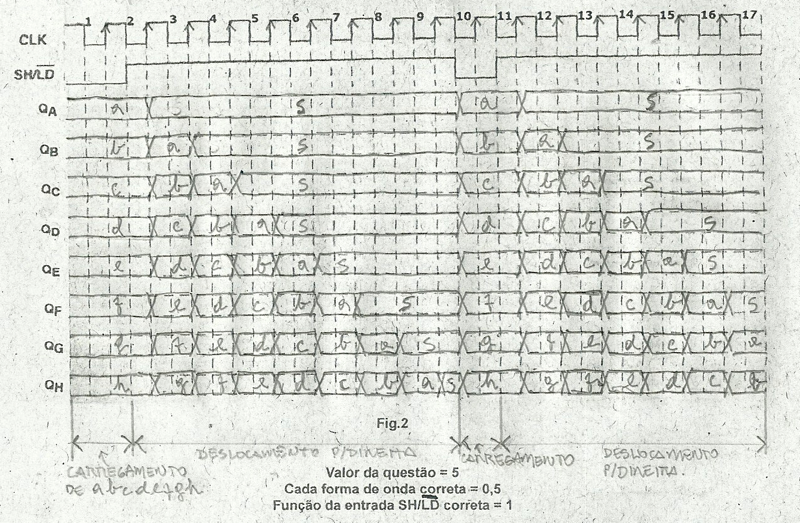

Fig.2


Valor da questão = 5
Cada forma de onda correta = 0,5
Função da entrada SH/LD correta = 1
