Aluno:______________________________________________________ CPF Nº:___________________

1.A Fig.1 abaixo mostra o circuito lógico do registrador de 4-bits, com clock CLK, entradas D0D1D2D3, e entrada SHIFT/LOAD`, com as ligações mostradas. No início, o registrador está RESETADO e com as entradas D0D1D2D3 iguais à representação em BCD do segundo maior número do seu CPF, então responda as questões abaixo.
a) Função da entrada SHIFT/LOAD`= 0 (CPF par) e SHIFT/LOAD`= 1 (CPF ímpar)
b) Desenhe as formas de ondas das saídas Q3Q2Q1Q0 do registrador.
Solução

Fig.1

CPF = ________________________

Segundo maior número = ________

Entradas D3D2D1D0 = ____________(BCD)


Valor da questão = 5

Função da entrada SHIFT/LOAD` correta = 1

Cada forma de onda de saída Q3Q2Q1Q0 completamente correta = 1

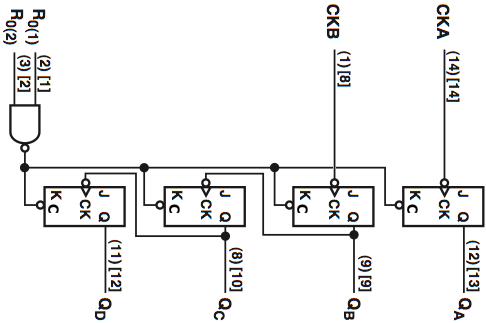

2. O sinal de sincronismo de um circuito digital tem uma freqüência de entrada CKA igual a 36,60MHz e deseja-se um sinal de saída fout com freqüência igual a 2,81MHz. Empregando somente o CI 74LS93 abaixo e uma porta AND de duas entradas, projete o circuito indicando claramente a entrada, a saída e todas as conexões necessárias. As entradas dos flip-flops são J=K=1 e C é o terminal de RESET(CLEAR).
Solução

Fig.2

Valor da questão = 5

Todas as ligações completamente corretas = 3

Terminal de saída da freqüência fout correto = 2
