1.A Fig.1 abaixo mostra o circuito lógico do registrador de 6-bits 74ALS174, com clock CP, entradas D5D4D3D2D1D0, e entrada MR', com as ligações mostradas. No início, o registrador está RESETADO e com a Entrada igual aos 8-bits da representação em BCD dos números de mais significativos do CPF, então preencha as formas de ondas da Entrada D5 e das saídas Q5Q4Q4Q3Q2Q1Q0, depois de cada transição de gatilhamento do clock CP.
Solução

Fig.1

Seu CPF:________________________________

D5 = _________________________(bin)



Valor da questão = 5
Cada forma de onda de saida Q5Q4Q4Q3Q2Q1Q0 completamente correta = 0,83

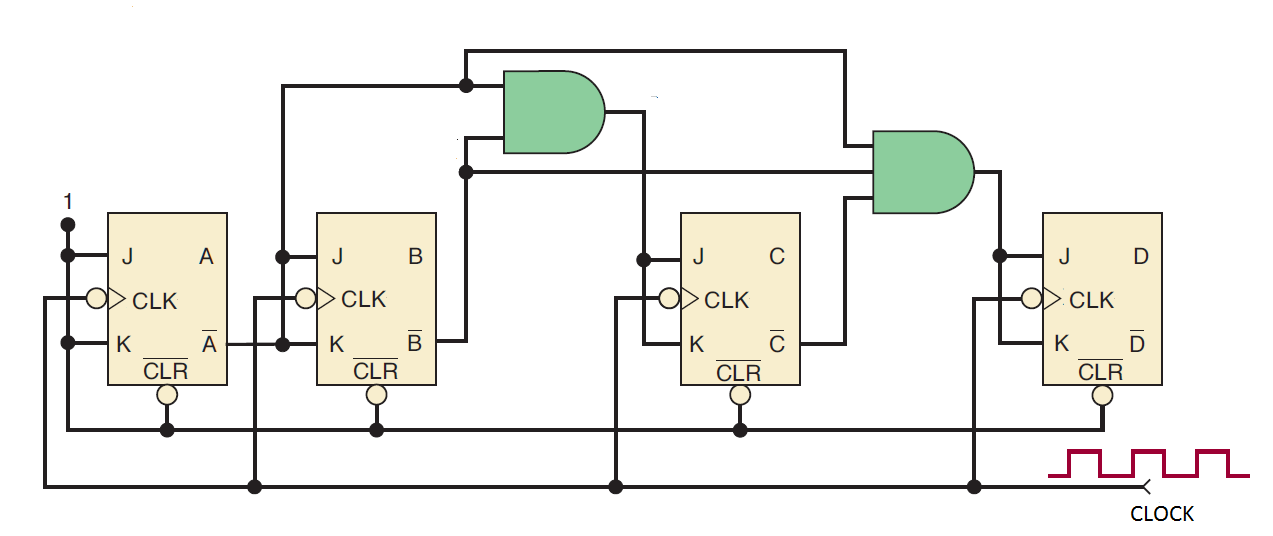

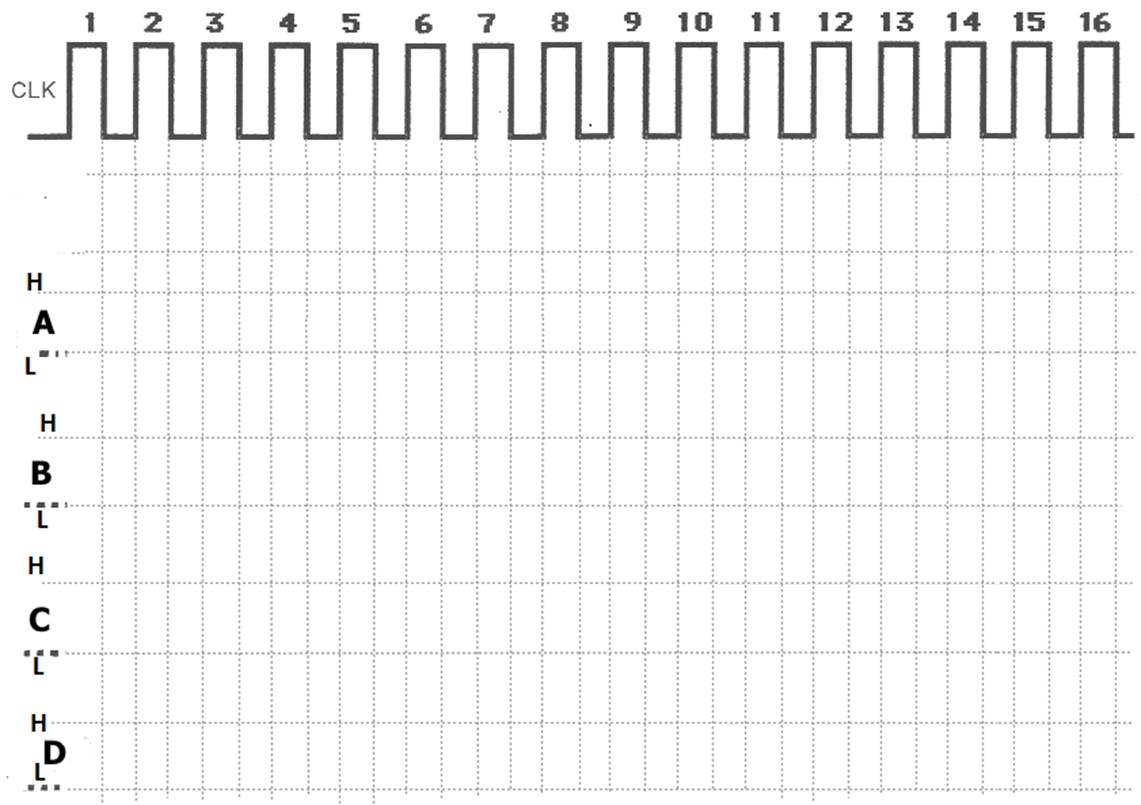

2.Analise o contador síncrono da Fig.2. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo maior dígito do seu CPF e a frequência, em KHz, do CLOCK de entrada igual ao segundo maior número do seu CPF(par) e igual ao segundo menor número do seu CPF(impar). Então, desenhe os diagramas de tempo (formas de onda) das saídas DCBA e determine a frequência do sinal de saída C(CPF par) e B(CPF ímpar).
Solução

Fig.2

Seu CPF:________________________________

Segundo maior número do seu CPF(par):_________ = ________(BCD)

Segundo menor número do CPF(ímpar):_________

Frequência do sinal de CLOCK =  ____________KHz

Frequência do sinal de saída B =  ____________KHz

Frequência do sinal de saída C =  ____________KHz

Valor da questão = 5
Frequência do sinal de saída = 1
Cada forma de onda de saída completamente correta = 1
