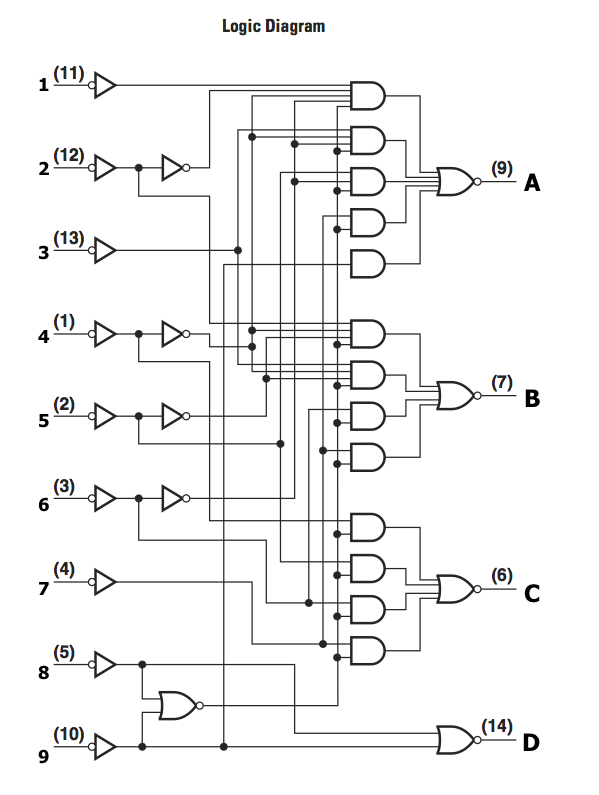

1.No circuito da Fig.1 temos o símbolo lógico e o circuito lógico do CI 74LS147, sabendo que a entrada 5 está no nível ALTO(H) e as demais entradas (1 a 4, e 6 a 9) tem a representação em código REFLETIDO(Gray) dos dois dígitos menos significativos de seu CPF. Então, determine os níveis lógicos das saídas DCBA.
Solução
|
|

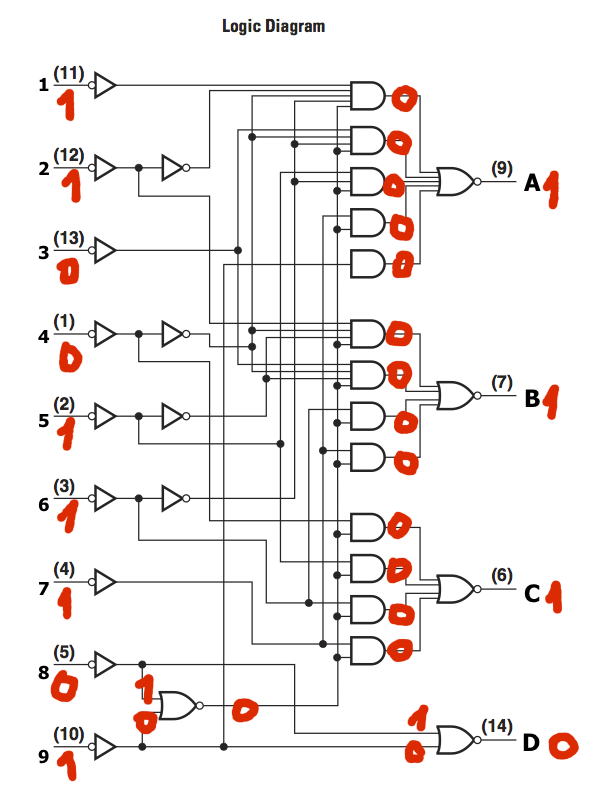

| Fig.1 |
O CI 74LS147 é um codificador decimal-para-BCD com prioridade, entradas e saídas ativas BAIXAS(L). Então, a palavra código BCD de saída corresponderá à entraada de maior prioridade que estiver ativa, no nível BAIXO(L), valor lógico 0. A prioridade das entradas é crescente da entrada 1, menor prioridade, até entrada 9, maior prioridade.
Como as entradas do CI 74LS147 somente aceitam sinais binários, então a representação, em código REFLETIDO(Gray), dos dígitos do CPF devem ser em palavras de 4-bits para cada dígito decimal do CPF e aplicadas nas entradas do CI 74LS147.
Então, utilizando o circuito lógico do CI 74LS147, determinar a palavra código BCD, DCBA, nas saídas do CI 74LS147.
Seu CPF:_012.345.678-89_
Código REFLETIDO(Gray)
Representação em código REFLETIDO(Gray) dos dois números menos significativos do seu CPF:_1100_ e _1101_
Níveis lógicos das entradas 1, 2, 3, 4, 5, 6, 7, 8, 9 = _1, 1, 0, 0, 1, 1, 1, 0, 1_
Níveis lógicos das saidas DCBA = _0111_
Valor da questão = 5
Valor da entrada correto = 2
Valor da saida DCBA correto = 3
2. Analise o contador síncrono da Fig.2. Desenhe o diagrama de tempo (formas de onda) e determine o módulo do contador. Considere que inicialmente o contador está com DCBA igual à representação BCD do segundo menor dígito do seu CPF par e com DCBA igual à representação BCD do segundo maior dígito do seu CPF ímpar.
Solução
Seu CPF:________________________________
Representação BCD do segundo menor número do seu CPF par:______________________
Representação BCD do segundo maior número do seu CPF ímpar: _____________________
Valor da questão = 5
Módulo correto = 1
Cada forma de onda de saída correta = 1
