Aluno:______________________________________________________ CPF Nº:___________________

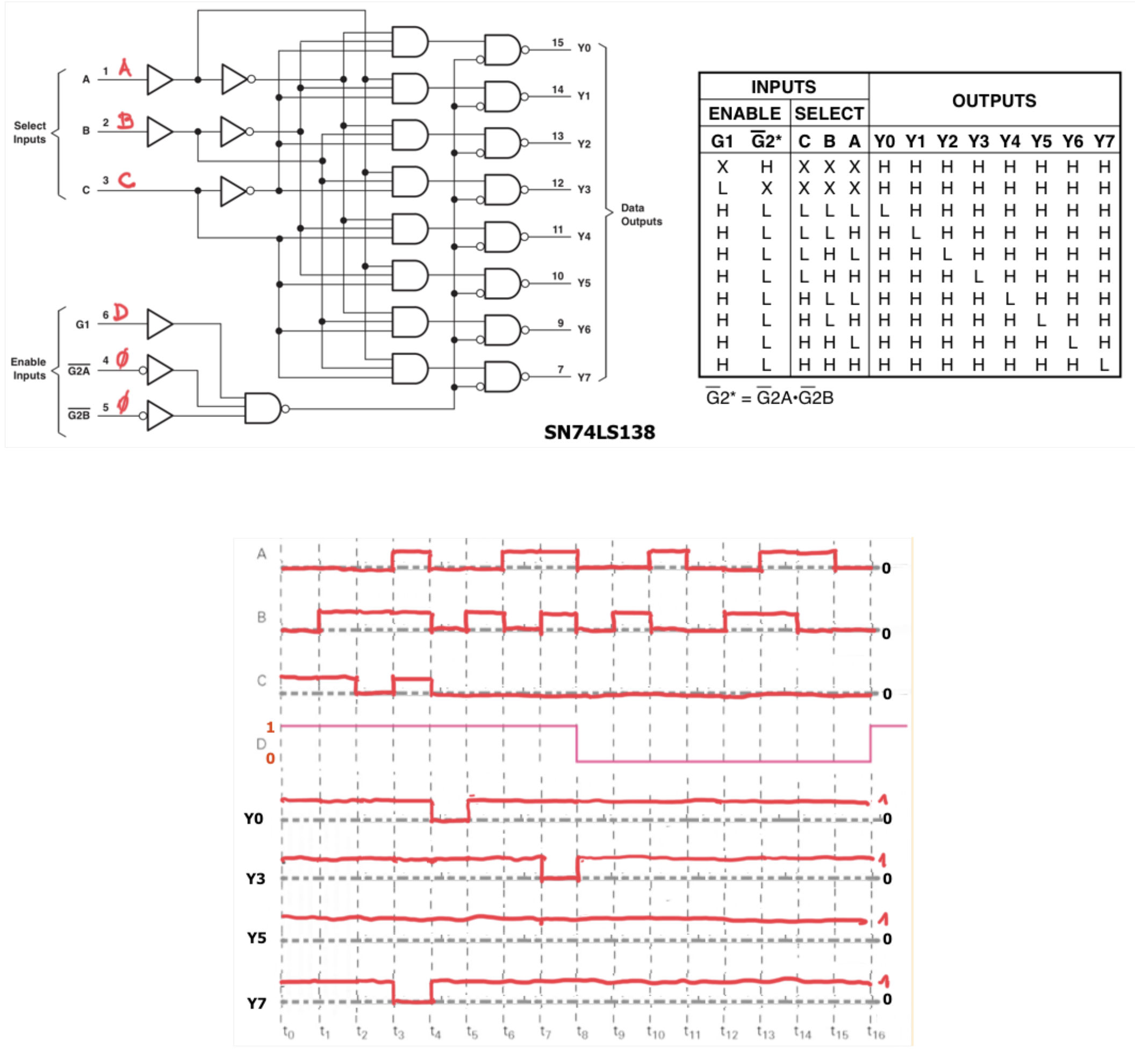

1.Na Fig.1, considere que as formas de onda dos sinais A, B, C são iguais `a representação em código GRAY, no tempo, dos dígitos do seu CPF abcdefghijl do seguinte modo: A=abcd, B=efgh e C=ijll, e os pinos (4) e (5) do CI estão ligados no nível baixo, o pino (6) está ligado o sinal D. Então desenhe as formas de onda das saídas Y0, Y3, Y5 e Y7.
Solução

Fig.1

Valor da questão = 5

A=____________________B=____________________C=____________________(GRAY) todas corretas = 1

Cada forma de onda de saída Y0, Y3, Y5, Y7 completamente correta = 1

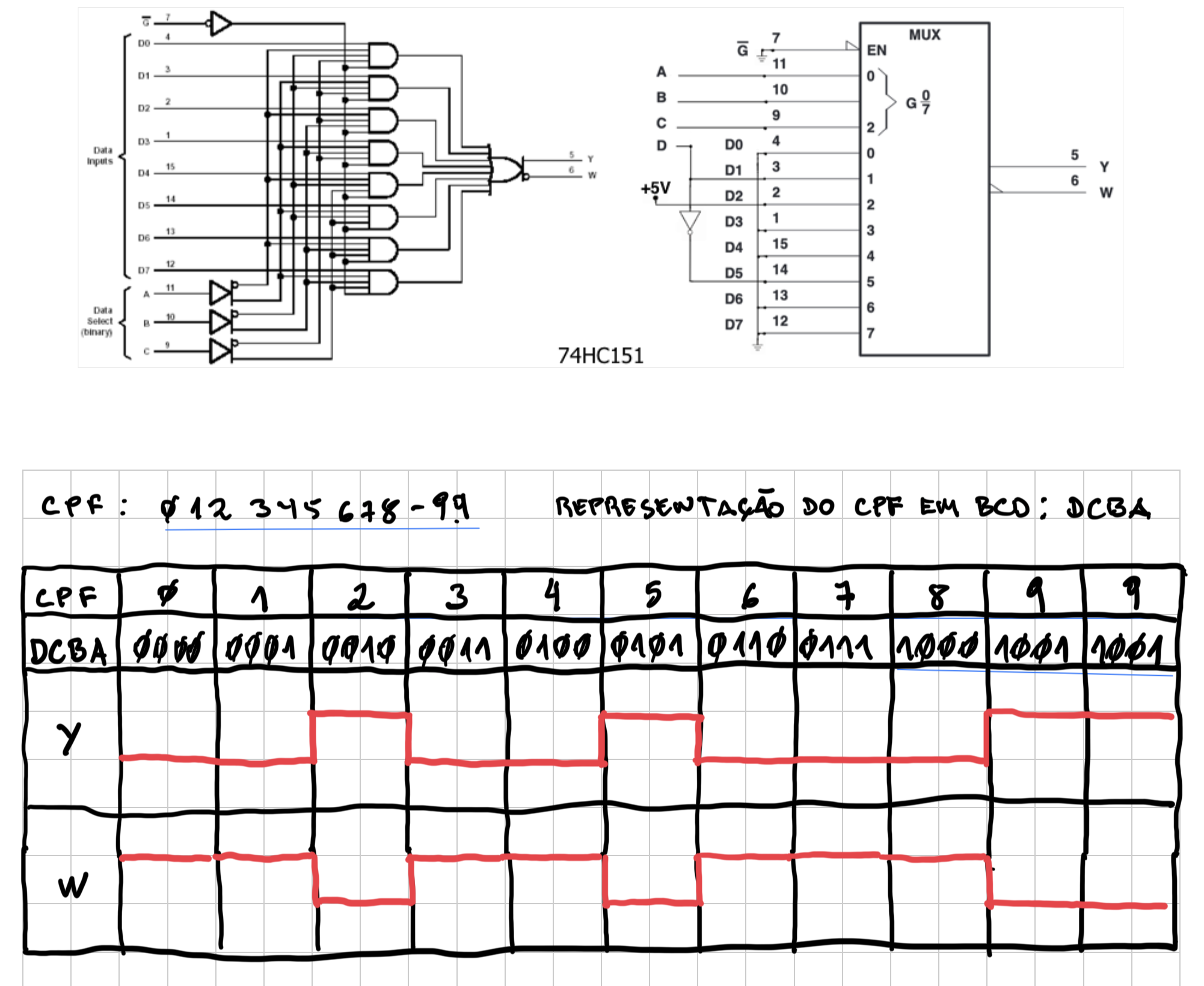

2.No circuito da Fig.2, o CI 74HC151 tem como entradas os sinais DCBA e as saídas W e Y. Considerando que as entradas DCBA representam o código BCD dos dígitos de seu CPF, aplicados do dígito mais significativo até o menos significativo, desenhe a forma-de-onda do sinal de saída W(para CPF par) ou Y(para CPF ímpar) para toda a sequência das entradas.
Solução

Fig.2

Valor da questão = 5

Entradas DCBA completamente corretas = 1

Forma de onda da saída W ou Y completamente correta = 4
