Aluno:______________________________________________________ CPF Nº:___________________

1.O circuito lógico com o MUX SN74ALS151 tem as entradas D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 iguais representação em código HEXADECIMAL, em binário, dos quatros dígitos menos significativos do CPF. Sabendo que os sinais de entradas DCBA são iguais representação em código REFLETIDO(Gray) dos 11 dígitos do seu CPF, determine o nível da saída OUT, no pino (5) do CI 74ALS151(MUX2), para cada entrada DCBA.
Solução

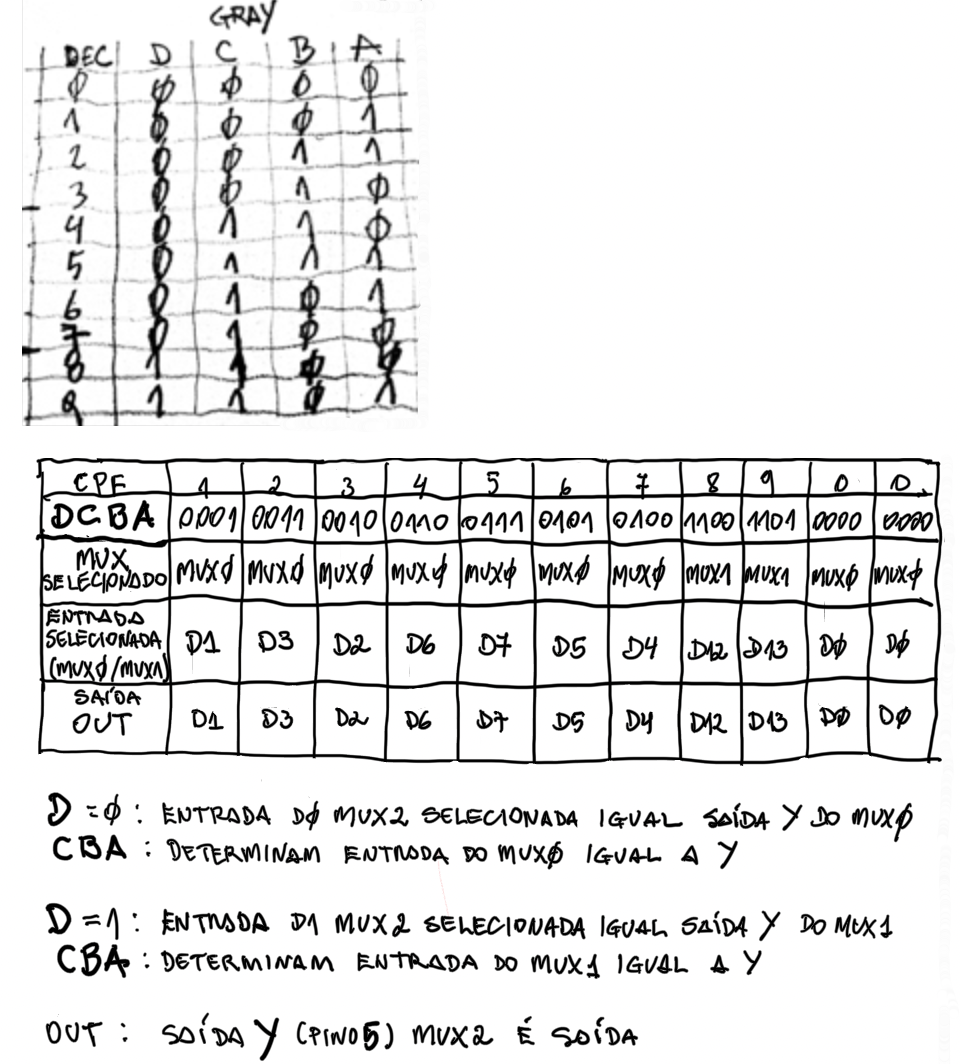

Fig.1

Seu CPF:_123456789-00_

D15D14D13D12D11D10D9D8D7D6D5D4D3D2D1D0 = _1000.1001.0000.0000_(bin)

Valor da questão = 2
Cada entrada DCBA e saídas OUT correspondentes corretas = 0,17

2.O CI 74HC42 da Fig.2 tem as entradas DCBA iguais à representação BCD dos números do seu CPF, do mais significativo para o menos significativo.
Então, determine os níveis lógicos das saídas 0123456789 para cada uma das entradas DCBA correspondentes.
Solução

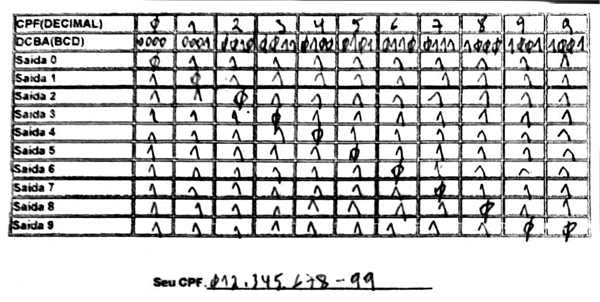

Fig.2

Seu CPF:_012345678-99__



Valor da questão = 2
Cada entrada DCBA e saídas 0 até 9 correspondentes corretas = 0,17
