Aluno:______________________________________________________ CPF Nº:___________________

1.O circuito integrado MUX 74LS151, com símbolo lógico e tabela verdade da Fig.1(a), tem as entradas iguais às formas de onds mostradas na Fig.1(b). Sabendo que o sinal de entrada G' é igual a forma de onda da representação em código REFLETIDO(Gray) dos três mais significativos dígitos do seu CPF, desenhe a forma de onda da saída no pino (6) do CI 74LS151.
Solução

Fig.1(a)

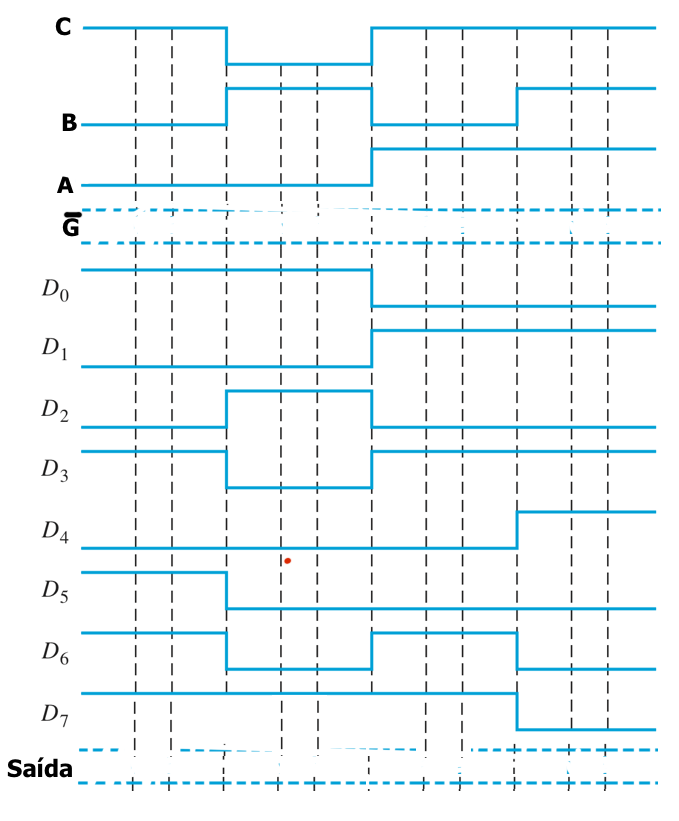

Fig.1(b)

Seu CPF:________________________________

Representação em código REFLETIDO(Gray) dos três mais significativos dígitos do seu CPF:_______________________________

Valor da questão = 5

Forma de onda de entrada G' totalmente correta = 2

Forma de onda da saída pino 6 do MUX 74LS151 totalmente correta = 3

2. O CI 74HC42 da Fig.2 tem as entradas DCBA iguais à representação BCD dos números do seu CPF, do mais significativo para o menos significativo.
Então, determine os níveis lógicos das saídas 0123456789 para cada uma das entradas DCBA correspondentes.
Solução

Fig.2

Seu CPF:________________________________



Valor da questão = 5

Cada entrada DCBA e saídas 0 até 9 correspondentes corretas = 0,45
