Sistemas Digitais - Segunda Lista de Exercícios

Roteiro

As questões deste guia de estudos foram escolhidas de provas anteriores e do livro texto, para preparar você para a segunda prova do curso no Semestre 2023.1
Leia o assunto relativo a cada questão no livro texto(aconselhável), na homepage ou em notas de aulas, antes de tentar a solução.
As soluções são descobertas enquanto tenta resolver as questões. Se cometer alguns erros , considere isto parte do processo de aprendizagem.
Tente resolver sem qualquer ajuda externa(livro, anotações ou colegas).
Um melhor rendimento é obtido se você resolver cada questão, assim pode medir seu nível de aprendizado.
Para cada problema determine uma solução completa, incluindo tabelas, equações e circuitos.
Simplifique as equações dos problemas que exigem simplificação.
Após resolver os exercícios, verifique sua solução, comparando com outras soluções de colegas e, por último, com as respostas, clicando nos links Solução, abaixo do enunciado de cada questã

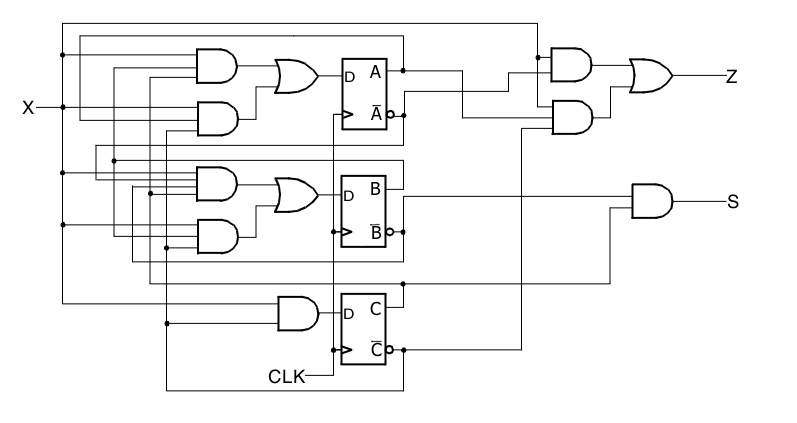

1.O circuito sequencial da FSM mostrado na Fig.1 tem uma entrada X e duas saídas ZS. Considere que o estado inicial da FSM é igual à 001(CPF par) e 000(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

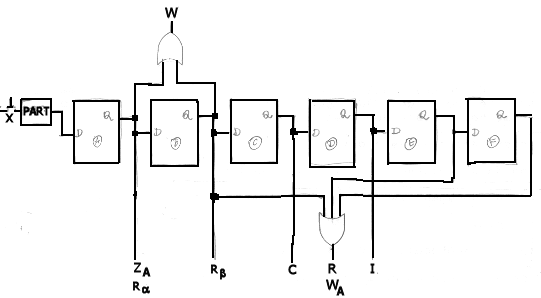

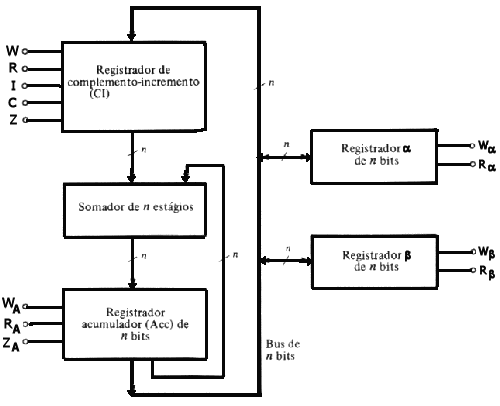

2.A Fig.2 mostra o controlador de registrador de deslocamentos e o datapath controlado. Sabendo que os registradores são de 8-bits e inicialmente α tem os dois dígitos mais significativos(em BCD) do seu CPF e β está com os dois dígitos menos significativos(em BCD) do seu CPF, diga quais os conteúdos, em HEXA, dos registradores α, β , CI, ACC e FFs ABCDE(em binário), depois da última microoperação realizada.
Solução

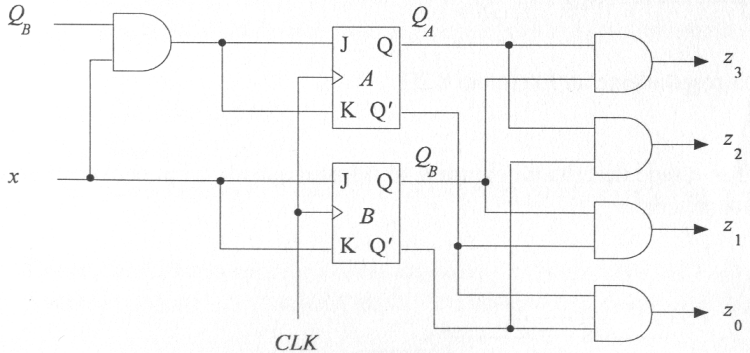

3.O circuito sequencial da FSM mostrado na Fig.3 tem uma entrada X e quatro saídas Z₃Z₂Z₁Z₀. Considere que o estado inicial da FSM é igual à 01(CPF par) e 10(CPF ímpar) e a sequencia em binário de X é igual `a representação BCD dos tres dígitos mais significativos do CPF. Então, complete o preenchimento da tabela de transição da FMS.
Solução

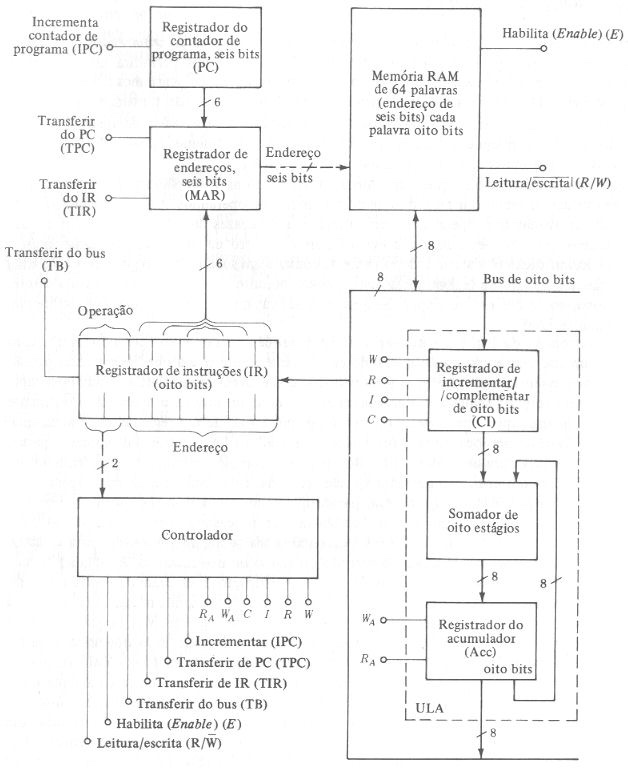

4. A arquitetura simplificada do processador da Fig.4 tem a posição da memória 00H gravada com a representação BCD( A₇A₆A₅A₄A₃A₂A₁A₀ ) dos dois dígitos menos significativos do CPF. Considere que o endereço da memória A₅A₄A₃A₂A₁A₀ está gravado com a representação BCD dos dois números mais significativos do CPF. Após a execução da sequência de microoperações mostradas, indique, em binário, o conteúdo dos registradores PC, IR, CI, ACC e MAR depois da execução da última microoperação. Considere que todos os demais registradores inicialmente estão resetados.
Solução

PS	Saídas	Entrada	NS
Q_AQ_B	Z₃Z₂Z₁Z₀	X	Q_AQ_B

Clock	Microoperação	Comentários
1	TPC
2	E, R/W`, TB
3	IPC
4	TIR
5	E, R/W`, W
6	I
7	C
8	I
9	R, WA
10	R, WA
