Registrador é um conjunto de flip-flops ou latches nos quais pode-se armazenar(escrever) e recuperar(ler) uma palavra.

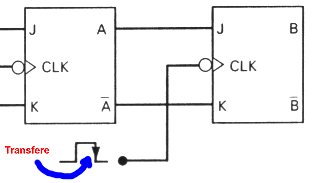

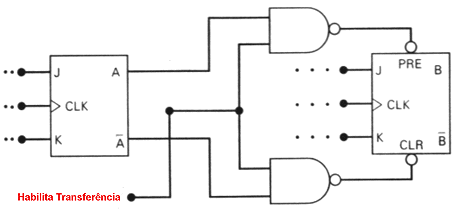

A operação mais comum que se realiza sobre dados armazenados em um registrador é a operação de transferência, que envolve transferir dados de um registrador para outro.A transferência pode ser síncrona ou assíncrona: a primeira é feita utilizado as entradas síncronas dos flip-flops e o sinal de relógio; a segunda pode ser feita usando as entradas diretas PRESET e CLEAR do flip-flop.A Fig.1 mostra uma transferência síncrona e a Fig.2 uma transferência assíncrona.
 |
 |
|||||
| Fig.1-Transferência síncrona | Fig.2 - Transferência assíncrona | |||||
Transferência Paralela de Dados

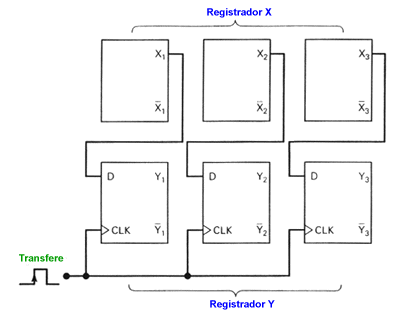

Os dados são transferidos de um registrador para outro simultaneamente em resposta a um sinal de transferência.
Fig.3
Observe que na borda positiva do sinal Transfere, que está aplicado na entrada de relógio do Registrador Y, os dados do Registrador X são transferidos para o Registrado Y.
Registrador de Deslocamento: Transferência Serial de Dados

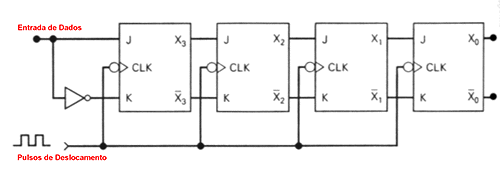

Registrador de Deslocamento é constituído de um arranjo de vários flip-flops de modo que os dados binários armazenados nos flip-flops são deslocados de um FF para o próximo FF em toda borda de gatilhamento do relógio.
Fig.4

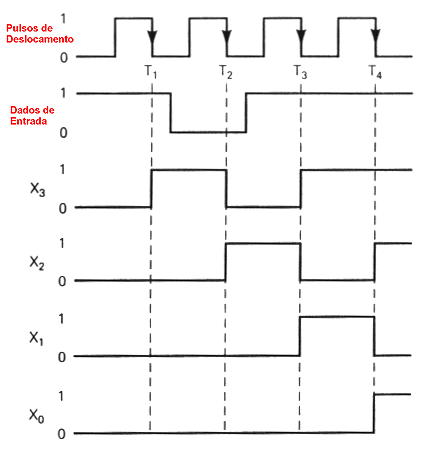

A Figura 5 mostra como os dados de entrada são deslocados da esquerda para a direita, de flip-flop para flip-flop, quando os pulsos de deslocamento(clock) são aplicados.
Fig.5

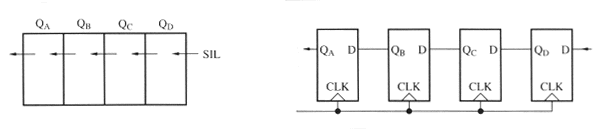

Os registradores de deslocamento podem ser de deslocamento para direita, como no caso acima, ou deslocamento para a esquerda conforme mostra a Figura 6 abaixo.
Fig.6

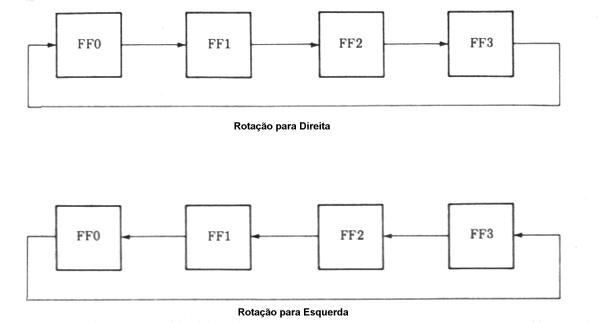

Os registradores podem ser configurados para realizar a rotação de dados tanto para a direita quanto para a esquerda.Neste caso, deve-se ligar a saída do último FF à entrada do primeiro FF do registrador, conforme mostra a Figura 7.
Fig.7
Os registradores comerciais incorporam em um único CI várias das características vistas anteriormente.A função executada pelo registrador é determinada por variáveis de seleção aplicadas em entradas específicas do registrador.
Circuitos Integrados Registradores
 |
CI Registrador Universal de Deslocamento Bidirecional Estes registradores incorporam as principais características desejadas em um registrador de deslocamento: deslocamento para direita, deslocamento para esquerda, carregamento paralelo, e inibição do relógio. Estes quatro modos de operação são selecionados por variáveis de seleção sincronamente com o relógio.Veja a folha de dados completa para o CI registrador universal SN74LS194A. |
 |
Questões para Revisão - verifique e consolide os conhecimentos vistos acima sobre registradores e suas aplicações.Clique aqui! | |
